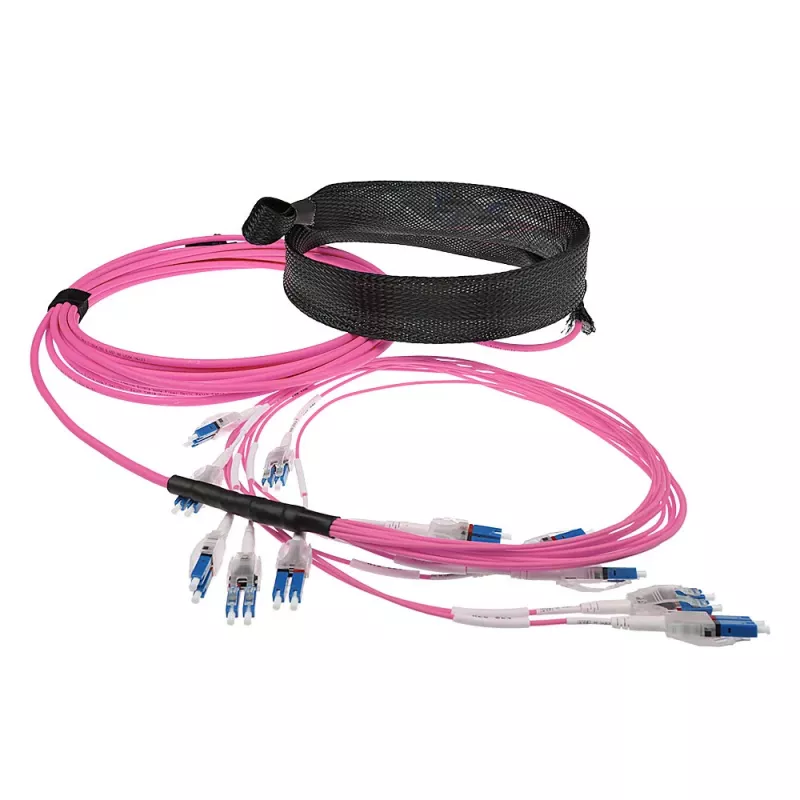

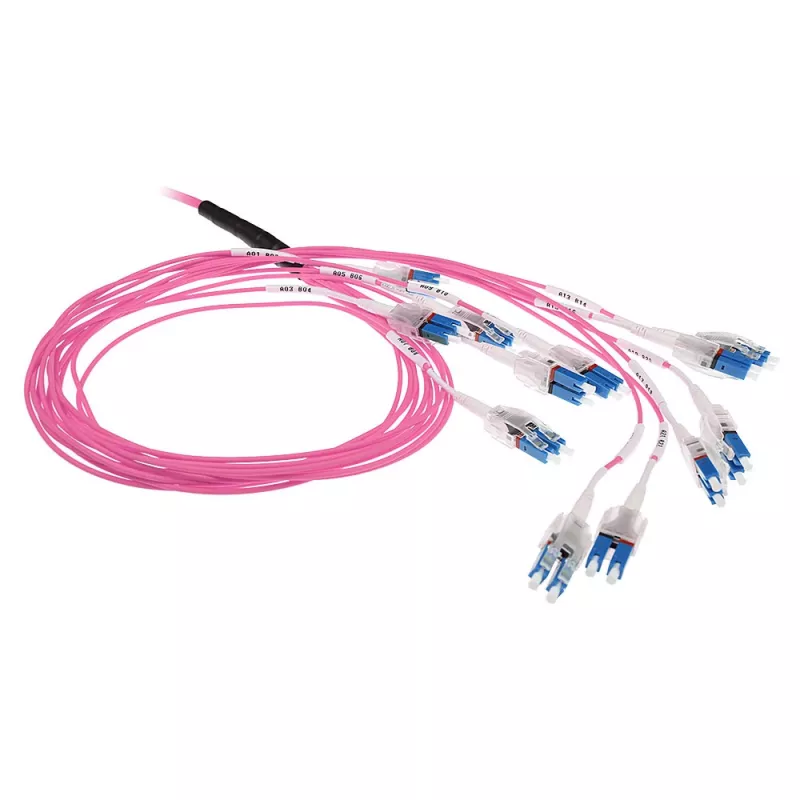

ACT 15 metru daudzmodu 50/125 OM4 rūpnīcas terminēts optiskās šķiedras kabelis 24F LC polaritātes vērpums

ACT 15m daudzmodu optiskās šķiedras kabelis 50/125 OM4 24F LC polaritātes vērpums ir rūpnīcā terminēta, iepriekš samontēta optiskās šķiedras saite, kas paredzēta īsa attāluma, augsta blīvuma tīkla vidēm. Tas atbalsta OM4 daudzmodu šķiedras raksturlielumus, kas optimizēti 850 nm viļņu garumam, piemērots 10 Gb/s savienojumiem un citiem liela joslas platuma lietojumiem datu centros, serveru telpās un tīkla sadales paneļos. Kabelim ir 24 LC savienotāji kompaktā formātā un polaritātes vērpuma dizains, lai uzturētu pareizu kanālu kartēšanu daudzšķiedru saitēs, savukārt izturīgais apvalks un savienotāju korpusi ir paredzēti uzticamai ilgtermiņa instalācijai.

Priekšrocības

Kabelis piedāvā lietošanai gatavu risinājumu, kas samazina terminēšanas laiku uz vietas un savienojuma kļūdu risku. OM4 šķiedra nodrošina uzlabotu joslas platumu un zemāku vājinājumu īsu attālumu, liela ātruma saitēm salīdzinājumā ar zemākas klases daudzmodu šķiedrām. 24 šķiedru LC konfigurācija pieļauj augsta blīvuma savienojumus ielāpu paneļos un teknēs, un polaritātes vērpuma dizains vienkāršo pāru kartēšanu un samazina manuālu pārstrādi instalācijas laikā. Izturīga konstrukcija un rūpnīcas testēšana nodrošina nemainīgu veiktspēju no kastes.

Piemērots

• Datu centra iekšējo statņu un starpstatņu savienojumi
• Augsta blīvuma ielāpu paneļi un tīkla sadales rāmji
• 10 Gb/s daudzmodu saites un citi īsa attāluma liela joslas platuma lietojumi
• Rūpnīcas terminēta mugurkaula kabeļu sistēma pārvietošanas, pievienošanas un izmaiņu (MAC) darbplūsmām

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu 50/125 OM4 optimizēta 850 nm
• Šķiedru skaits: 24
• Savienotāja tips: LC (dupleksa stila korpusi augsta blīvuma izkārtojumā)
• Kabeļa garums: 15 metri
• Polaritāte: Vērpuma polaritātes dizains pareizai kanālu kartēšanai
• Piemērots joslas platums: Paredzēts 10 Gb/s un citām īsa attāluma liela joslas platuma saitēm

Kā lietot

Izvelciet iepriekš terminēto ACT daudzmodu kabeli caur kabeļu pārvaldības ceļiem un nostipriniet to pie statņiem vai teknēm, lai izvairītos no pārmērīga liekuma rādiusa. Pievienojiet LC savienotājus atbilstošajiem LC portiem ielāpu paneļos, raiduztvērējos vai slēdžos, nodrošinot, ka polaritātes kartēšana atbilst uztverošajam aprīkojumam. Pārbaudiet signāla integritāti ar atbilstošu testēšanas aprīkojumu pēc instalācijas un marķējiet abus galus vieglai identifikācijai apkopes vai MAC darbību laikā.

Ieteikumi

Ievērojiet minimālā liekuma rādiusa vadlīnijas OM4 daudzmodu šķiedrai, izvairieties no asiem līkumiem un mehāniskās slodzes, un izmantojiet pareizas tīrīšanas procedūras LC savienotāju gala virsmām pirms savienošanas. MAC darbplūsmām izmantojiet ACT iepriekš terminētos kabeļus, lai samazinātu dīkstāvi un paātrinātu ieviešanu, saglabājot rezerves iepriekš terminētus komplektus noliktavā ātrai maiņai.
