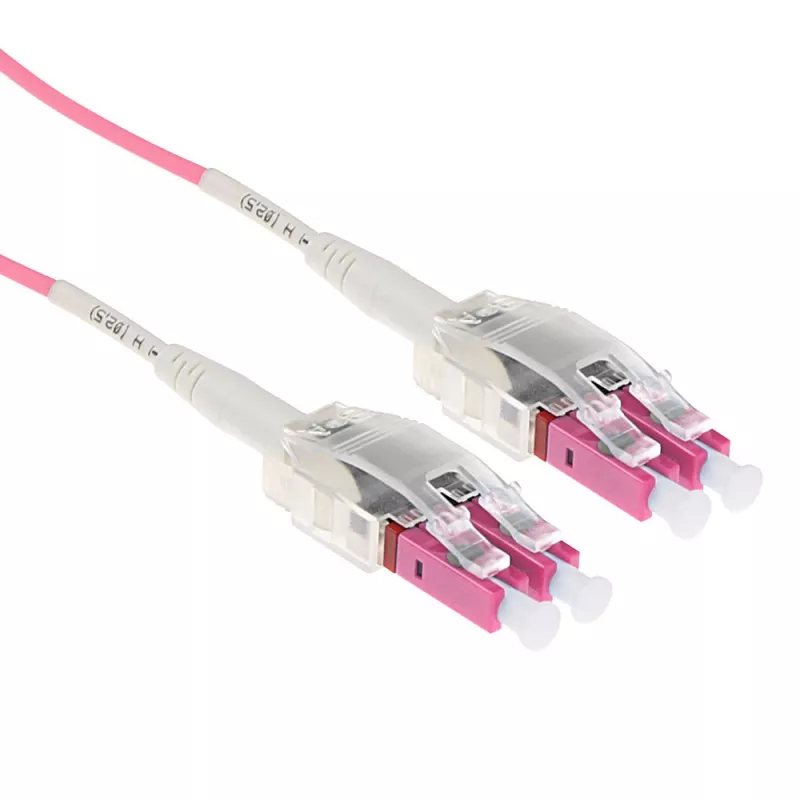

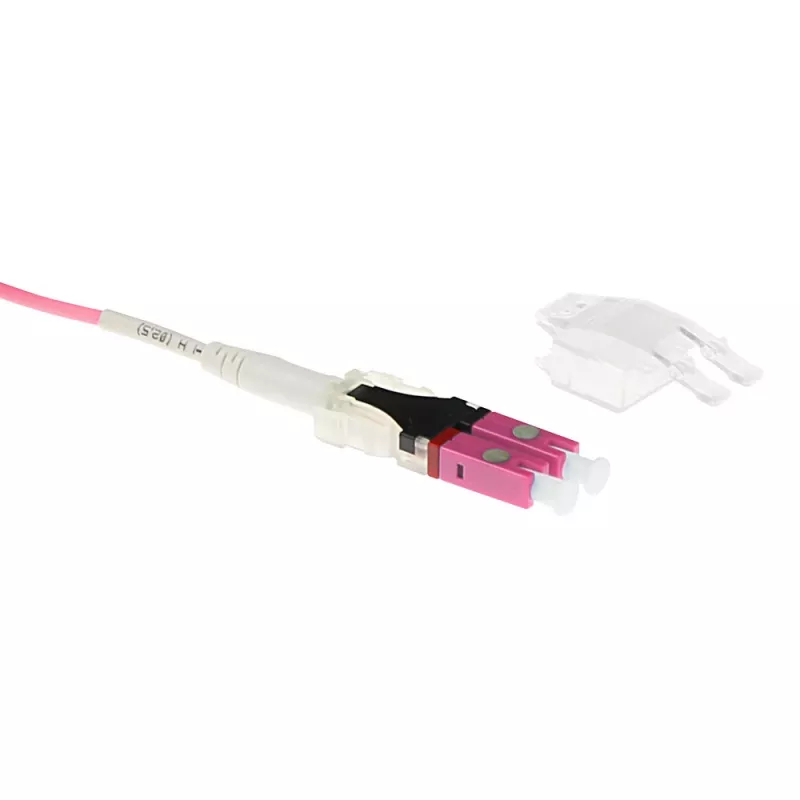

ACT 17 metru daudzmodu 50/125 OM4 Polarity Twist optiskās šķiedras kabelis ar LC savienotājiem

ACT 17 metru daudzmodu 50/125 OM4 optiskās šķiedras kabelis ar LC savienotājiem ir paredzēts augsta blīvuma tīkla vidēm, kur nepieciešama uzticama neliela attāluma datu pārraide. Kabelis izmanto 50 µm serdes daudzmodu OM4 šķiedru, kas optimizēta augstam joslas platumam un samazinātai modālajai dispersijai, apvienojumā ar LC gala uzmavām, lai nodrošinātu kompaktus, uzticamus savienojumus komutatoriem, raiduztvērējiem un krosošanas paneļiem. Polarity Twist konstrukcija vienkāršo maršrutēšanu un savienojumu pārvaldību statīvos un skapjos, saglabājot signāla integritāti 17 metru garumā.

Priekšrocības

Šis daudzmodu OM4 kabelis nodrošina nemainīgu veiktspēju 10 Gbit/s un lielāka ātruma neliela attāluma savienojumiem, pateicoties tā 50/125 µm ģeometrijai un optimizētajai OM4 pakāpei. LC savienotāji piedāvā mazu formas faktoru un uzticamu savienošanu blīvu patčošanas scenāriju gadījumā. 17 metru garums aptver izplatītus attālumus starp statīviem un starp iekārtām, neradot nevajadzīgu kabeļa vaļīgumu. Polarity Twist konstrukcija samazina vajadzību pēc papildu adapteriem vai atkārtotas terminācijas uzstādīšanas laikā un palīdz uzturēt pareizu kanāla orientāciju paralēlās optikas konfigurācijās.

Piemērots

• Datu centra statīvu savstarpējiem savienojumiem
• Savienojumiem starp komutatoriem un raiduztvērējiem (SFP+/QSFP moduļiem)
• Krosošanas paneļa un aktīvo iekārtu savienojumiem uzņēmumu tīklos
• Neliela attāluma optiskajiem savienojumiem serveru telpās un telekomunikāciju telpās

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāja tips: LC uz LC
• Kabeļa garums: 17 m
• Polaritāte: Twist polaritātes konstrukcija vienkāršotai maršrutēšanai
• Pielietojums: Neliela attāluma, augsta joslas platuma optiskie savienojumi

Lietošana

Identificējiet vajadzīgos portus tīkla iekārtās vai krosošanas paneļos un izvadiet kabeli caur piemērotiem kabeļu pārvaldības kanāliem, izvairoties no sasprindzinošiem līkumiem, kas mazāki par šķiedras minimālo lieces rādiusu. Ievietojiet LC savienotājus atbilstošajos LC portos, līdz tie nofiksējas, nodrošinot pareizu raidīšanas un saņemšanas pāru izlīdzinājumu. Ja izmantojat paralēlās optikas moduļus, pirms iekārtu ieslēgšanas pārbaudiet polaritāti. Izvairieties no vilkšanas aiz šķiedras apvalka; pozicionējot kabeli, izmantojiet savienotāja korpusu vai stiepes samazināšanas punktus.

Ieteikumi

Ievērojiet lieces rādiusus, kas lielāki par ražotāja noteikto minimumu, līdz uzstādīšanai uzturiet savienotājus putekļu brīvus, izmantojot aizsargvāciņus, un pirms savienošanas veiciet gala virsmas pārbaudi un tīrīšanu, lai nodrošinātu optimālu signāla kvalitāti. Neizmantotus kabeļa garumus uzglabājiet brīvi satītus un izvairieties no ciešiem salocījumiem; kritiskiem savienojumiem pēc uzstādīšanas pārbaudiet ievades zudumus un atgriezeniskos zudumus, lai apstiprinātu savienojuma veiktspēju.
