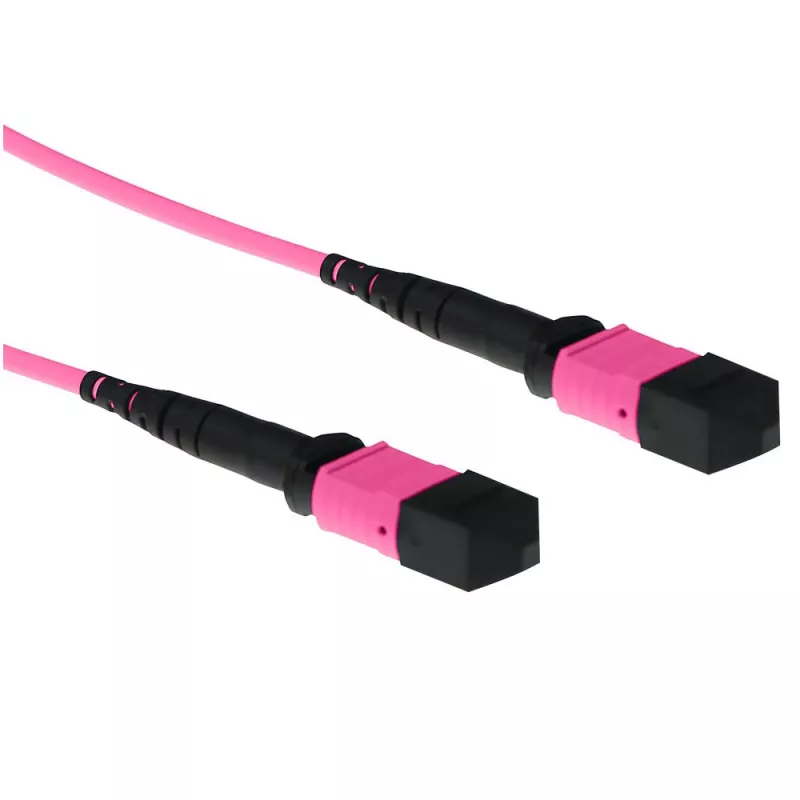

ACT 5 metru daudzmodu 50/125 OM4 polaritātes A optisko šķiedru komutācijas kabelis ar MTP sieviešu savienotājiem

ACT optisko šķiedru komutācijas kabelis 5m Daudzmodu 50/125 OM4 Polaritāte A ir 5 metru daudzmodu optiskās šķiedras montāža, kas paredzēta augsta blīvuma tīklošanas un datu centru vidēm. Tas izmanto OM4 kategorijas 50/125 µm daudzmodu šķiedru un MTP sieviešu savienotājus ar Polaritātes A vadu izvietojumu, nodrošinot uzticamu ātrdarbīgu datu pārraidi un zemu vājinājumu īsa līdz vidēja attāluma optiskajiem savienojumiem. Kabelis ir paredzēts lietošanai tur, kur nepieciešama stabila daudzmodu veiktspēja un kompaktas savienotāju saskarnes.

Priekšrocības

Šis daudzmodu OM4 kabelis piedāvā līdzsvarotu joslas platuma un signāla integritātes kombināciju daudzmodu tīkliem. 50/125 µm serdes izmērs atbalsta efektīvu gaismas savienošanu lāzera un VCSEL avotiem, savukārt OM4 kategorija uzlabo modālo joslas platumu augstākiem datu pārraides ātrumiem. Polaritātes A vadu izvietojums ar MTP sieviešu savienotājiem vienkāršo pieslēgvietu savienojumus strukturētajā kabeļošanā un samazina nepieciešamību pēc papildu polaritātes pārveidošanas. 5 metru garums nodrošina pietiekamu sniedzamību daudzām datu centru augšējā plaukta un ielāpu lietojumprogrammām bez lieka nokarāšanās.

Piemērots

• Datu centru ielāpu un starpsavienojumu veidošanai starp iekārtu statīviem
• Augsta blīvuma optiskajiem paneļiem un MTP/MPO maģistrāles savienojumiem
• Īsa līdz vidēja attāluma daudzmodu posmiem 10G/40G/100G lietojumprogrammām, kur norādīta OM4 šķiedra
• Vidēm, kur nepieciešami Polaritātes A MTP sieviešu–sieviešu savienojumi

Galvenās specifikācijas

• Šķiedras veids: Daudzmodu OM4
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāja veids: MTP sieviešu
• Polaritāte: A
• Garums: 5 metri
• Paredzētā lietošana: Augsta blīvuma tīklošana un datu centru ielāpu veidošana

Kā lietot

Uzstādiet ACT 5m Daudzmodu 50/125 OM4 Polaritātes A optisko šķiedru ielāpu kabeli, savietojot katru MTP sieviešu savienotāju ar atbilstošajiem MTP vīriešu vai adaptera pieslēgvietām uz ielāpu paneļiem, raiduztvērējiem vai iekārtu moduļiem, kas pieņem MTP savienojumus. Apstipriniet Polaritātes A savietojumu saskaņā ar tīkla dokumentāciju, lai uzturētu pareizu raidīšanas/saņemšanas orientāciju. Izvietojiet kabeli, izvairoties no asiem līkumiem, un nostipriniet to ar piemērotu kabeļu pārvaldību, lai novērstu savienotāju noslogojumu. Pēc uzstādīšanas veiciet optisko zudumu testēšanu un nepārtrauktības pārbaudes, lai pārbaudītu posma veiktspēju.

Ieteikumi

Lietojiet temperatūras kontrolētos datu centru statīvos, izvairieties no atkārtotiem pievienošanas/atvienošanas cikliem, kas var palielināt savienotāju nodilumu, un līdz galīgajai uzstādīšanai turiet savienotāju gala virsmas aizsargātas. Optimālai veiktspējai savienojiet OM4 daudzmodu šķiedru ar saderīgiem raiduztvērējiem un pārbaudiet posmus ar piemērotu MPO/MTP pārbaudes un gaismas avota/jaudas mērītāja vai OTDR aprīkojumu.
