Alphacool 26158 datora dzesēšanas sistēma, melna, platums 38 mm, dziļums 120 mm, augstums 18 mm

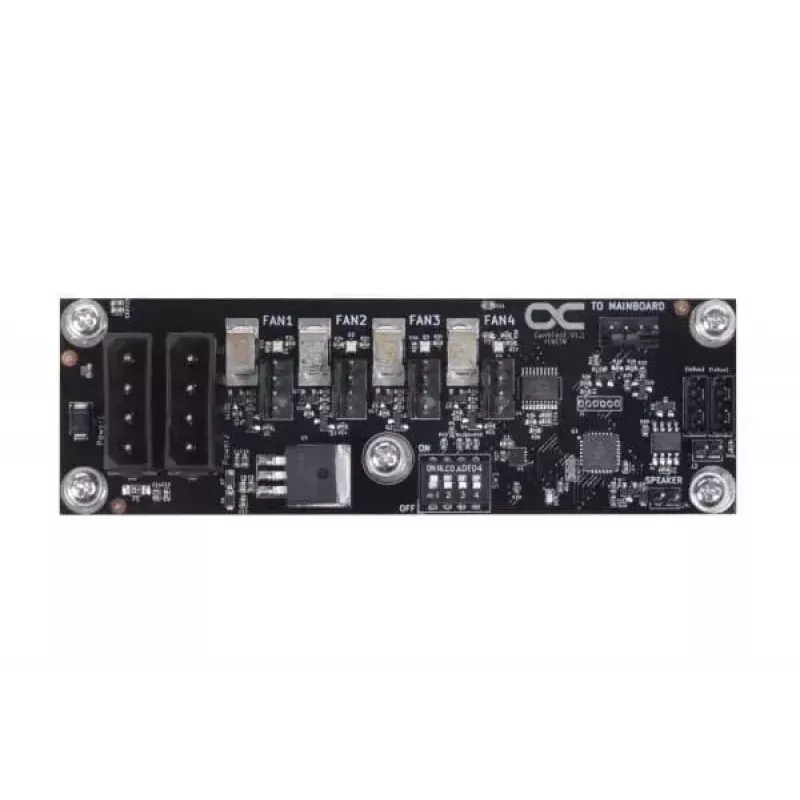

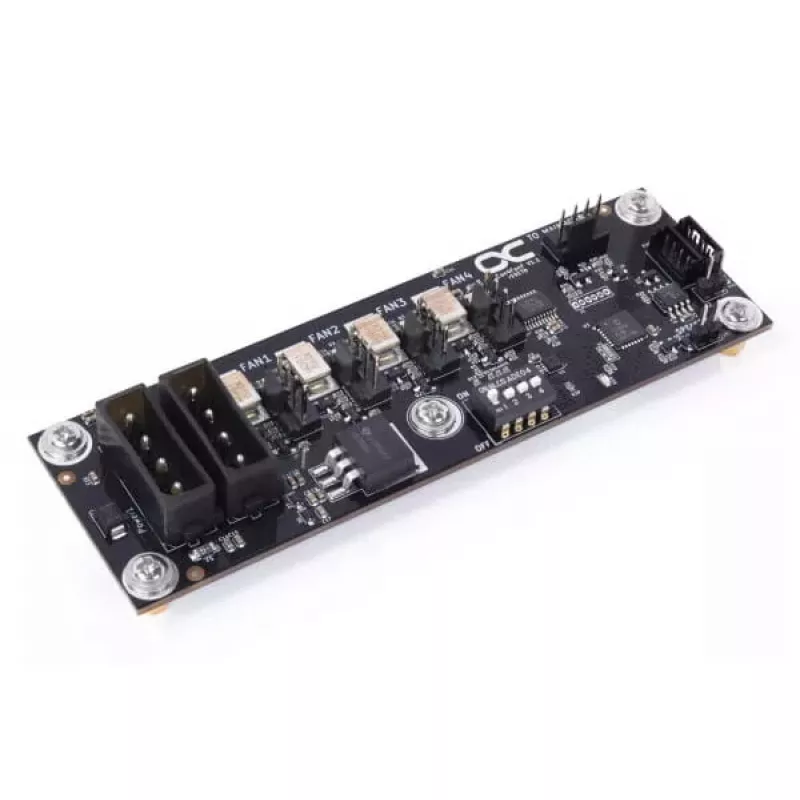

Alphacool ES Guardian 4Port Powerfan Hub ir barošanas un uzraudzības adapteris augsta patēriņa serveru un industriālajiem ventilatoriem, kurus nevar barot tieši no standarta mātesplates galviņām. Tas tiek pievienots barošanas avotam un nodrošina četras 4-pin PWM ventilatoru izejas, ļaujot uzraudzīt ventilatora ātrumu un to vadīt caur mātesplati. Centrmezgls ir paredzēts montāžai korpusā un ietver iespēju pievienot papildu jaudu, ja atsevišķi ventilatori patērē vairāk par 1,5 A (18 W).

Priekšrocības

Powerfan Hub nodrošina pietiekamu strāvu līdz pat četriem augstas jaudas ventilatoriem, vienlaikus piedāvājot vienu 4-pin PWM interfeisu mātesplatei ātruma kontrolei un uzraudzībai. Atsevišķu ventilatoru uzraudzību var ieslēgt vai izslēgt, izmantojot iebūvēto 4 pozīciju DIP slēdzi. Ir pieejama atsevišķa strāvas ieeja, lai atbalstītu ventilatorus, kas pārsniedz kanāla strāvas ierobežojumu. Vizuālie statusa LED indikatori uz ventilatoru savienotājiem un skaņas brīdinājuma opcija palielina kļūdu pamanāmību.

Piemērots

• Serveru un plauktu sistēmām ar augstas jaudas industriālajiem ventilatoriem
• Darbstacijām vai industriālajiem datoriem, kur mātesplates ventilatoru galviņas nespēj nodrošināt nepieciešamo strāvu
• Situācijām, kur nepieciešama centralizēta ventilatoru uzraudzība un RPM ziņošana mātesplatei
• Vidēm, kur nepieciešami skaņas vai vizuāli ventilatoru atteices brīdinājumi

Galvenās specifikācijas

• Savienotāja tips: četras 4-pin PWM ventilatoru izejas
• Uzraudzība: RPM signāls tiek pārsūtīts no pirmā aktīvā uzraudzītā ventilatora uz mātesplati
• Viena ventilatora strāvas atbalsts: līdz 1,5 A (18 W) vienam ventilatoram bez papildu strāvas savienotāja; papildu strāvas savienotājs paredzēts lielākam patēriņam
• Vadība: 4 pozīciju DIP slēdzis atsevišķu ventilatoru uzraudzības ieslēgšanai/izslēgšanai
• Papildu saskarnes: skaļruņa pieslēgvieta pjezo zummerim vai datora skaļrunim; statusa LED indikatori uz ventilatoru savienotājiem
• Montāža: montāža korpusā ar M3x4 mm skrūvēm un M3x6 mm starplikām (montāžas piederumi norādīti rokasgrāmatā)

Kā lietot

Uzstādiet ES Guardian 4Port Powerfan Hub korpusā, izmantojot piegādātās M3 skrūves un starplikas. Pievienojiet centrmezglu barošanas blokam, izmantojot komplektā iekļauto strāvas kabeli; ja kāds ventilators patērē vairāk par 1,5 A (18 W), pievienojiet papildu strāvas savienotāju barošanas blokam. Pievienojiet līdz četriem 4-pin PWM ventilatoriem pie ventilatoru izejām un pievienojiet centrmezgla 4-pin PWM kabeli mātesplates ventilatora galviņai. Konfigurējiet 4 pozīciju DIP slēdzi, lai ieslēgtu vai izslēgtu uzraudzību atsevišķiem ventilatoru kanāliem. Pēc pievienošanas mātesplate var nolasīt RPM vērtības un kontrolēt ventilatoru ātrumus caur vienu PWM interfeisu.

Ieteikumi

Izmantojiet papildu strāvas savienotāju vienmēr, kad pievienotā ventilatora strāvas patēriņš pārsniedz 1,5 A, lai izvairītos no centrmezgla vai barošanas bloka ķēdes pārslodzes. Pārbaudiet mātesplates saderību ar kopīgu PWM/RPM signalizāciju, ja nepieciešama RPM ziņošana vai kļūdu brīdinājumi. Skaņas brīdinājumiem pievienojiet saderīgu pjezo zummeri vai datora skaļruni skaļruņa pieslēgvietai.
