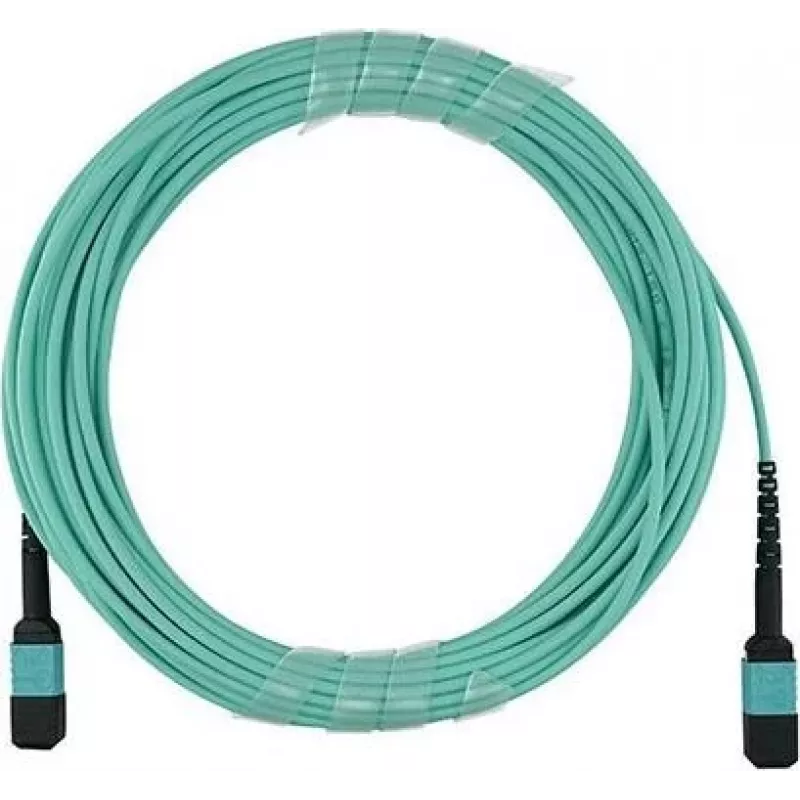

BlueOptics MPO/UPC uz MPO/UPC daudzmodu OM3 magistrālais kabelis 10 m, 12 dzīslu, 50/125 µm G50, 3,0 mm LSZH (V04YD-BO)

BlueOptics MPO/UPC uz MPO/UPC daudzmodu OM3 magistrālais kabelis 10 m ir rūpnīcā terminēts 12 dzīslu daudzmodu optiskās šķiedras magistrālais kabelis, kas paredzēts liela blīvuma, ātrdarbīgiem daudzmodu savienojumiem. Kabelis izmanto OM3 (50/125 µm G50) daudzmodu šķiedras un MPO/UPC savienotājus abos galos, B tipa polaritāti un savienotājus bez tapām, ievietotus 3,0 mm LSZH akvamarīna krāsas apvalkā. Ar 10 m garumu un iekļauto mērījumu protokolu šis magistrālais kabelis ir paredzēts uzticamai starpsavienošanai datu centros, mugurkaula līnijās un sadales paneļos, kur nepieciešami īsi līdz vidēji daudzmodu attālumi un liels kanālu skaits.

Priekšrocības

Magistrālais kabelis nodrošina kompaktu 12 šķiedru MPO termināciju, kas vienkāršo uzstādīšanu un samazina kabeļu apjomu, salīdzinot ar vairākiem vienkāršajiem kabeļiem. OM3 daudzmodu šķiedra atbalsta lielu joslas platumu īsiem 10/40/100 Gbps daudzmodu lietojumiem, savukārt LSZH apvalks samazina dūmu un toksisko gāzu emisiju ugunsgrēka gadījumā, padarot to piemērotu iekštelpu instalācijām. Rūpnīcā terminētie MPO/UPC savienotāji nodrošina nemainīgu optisko veiktspēju, un pievienotais mērījumu protokols dokumentē ievietošanas zudumu vērtības kvalitātes nodrošināšanai.

Piemērots

Galvenās specifikācijas

Lietošana

Novadiet magistrālo kabeli pa plānoto ceļu, izvairoties no asiem līkumiem un saspiešanas; ievērojiet ražotāja minimālo lieces rādiusu daudzmodu šķiedrai. Izlīdziniet MPO savienotājus ar atbilstošo MPO adapteri vai kaseti sadales panelī, nodrošinot pareizu B tipa polaritātes orientāciju. Iespraudiet MPO/UPC savienotāju taisni MPO ligzdā, līdz tas nofiksējas; neizmantojiet spēku. Pārbaudiet savienojumu, izmantojot pievienoto mērījumu protokolu, un, ja nepieciešams, veiciet papildu ievietošanas zudumu vai nepārtrauktības testus kā daļu no objekta nodošanas ekspluatācijā.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli tīrā vidē, lai izvairītos no MPO/UPC galu virsmu piesārņošanas. Izmantojiet aizsargvāciņus neizmantotajiem savienotājiem, saglabājiet lieces rādiusu virs ieteicamā minimuma un ievērojiet datu centru kabeļu izvietošanas standartus maršrutēšanai un marķēšanai. Optimālai veiktspējai 40G un 100G daudzmodu lietojumos nodrošiniet raiduztvērēja un magistrālā kabeļa polaritātes saderību un pārbaudiet savienojumus pēc uzstādīšanas.
