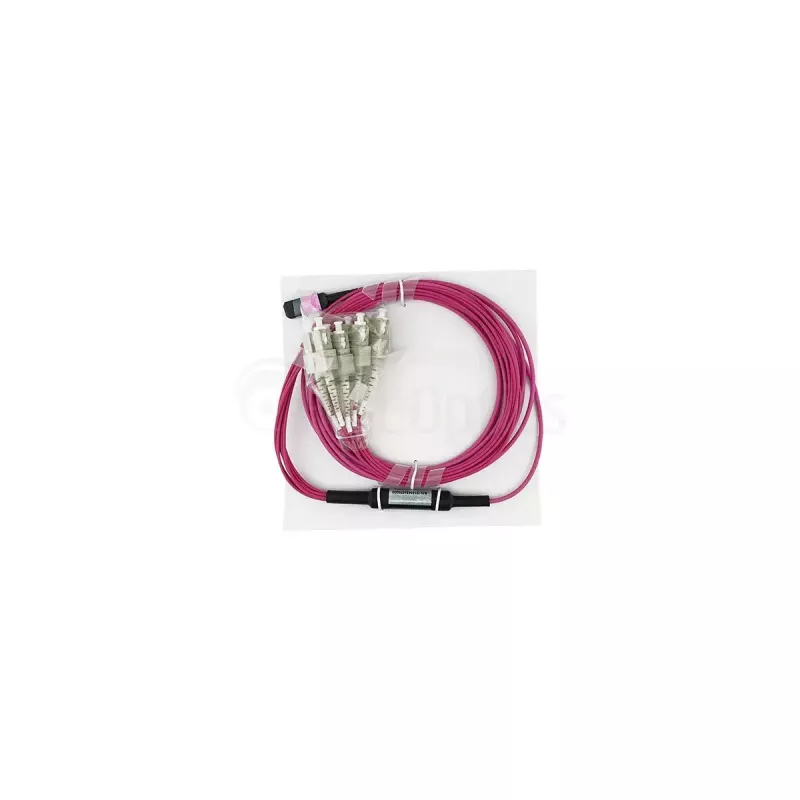

BlueOptics SFP6142FU3MKB InfiniBand optiskās šķiedras kabelis 3 m MTP 4x SC

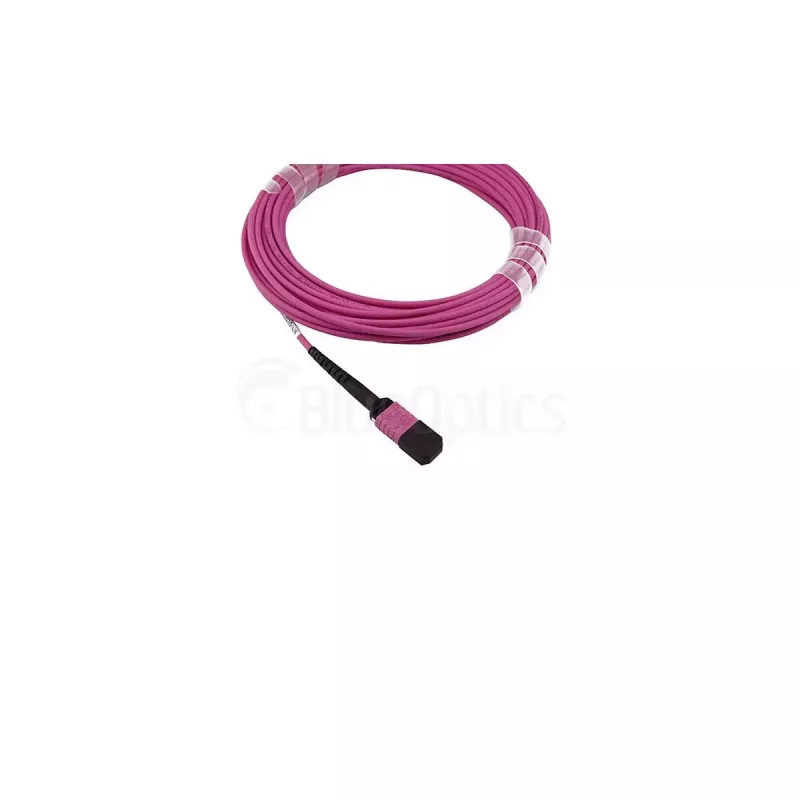

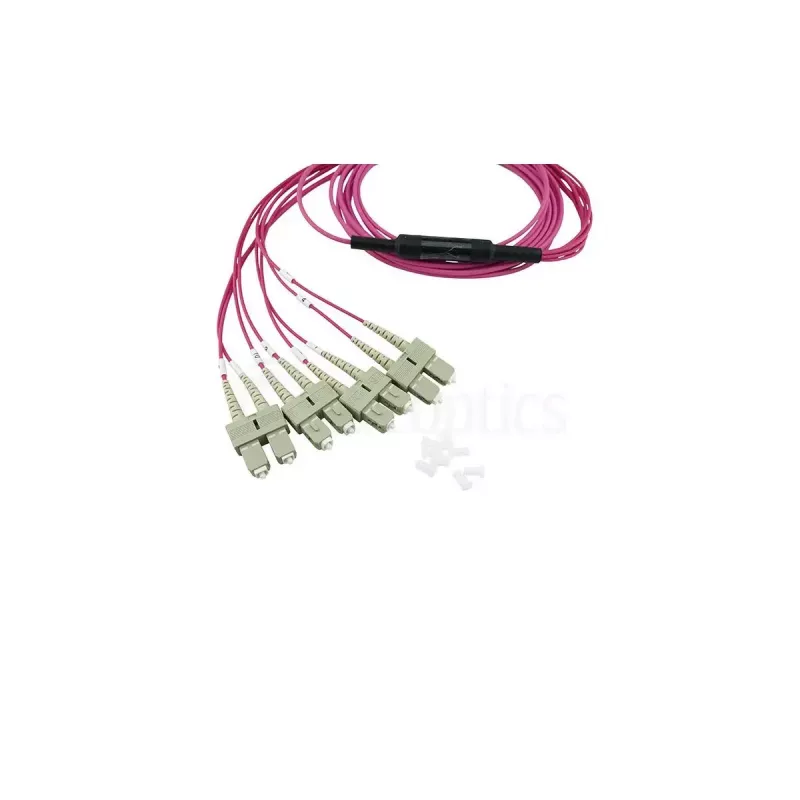

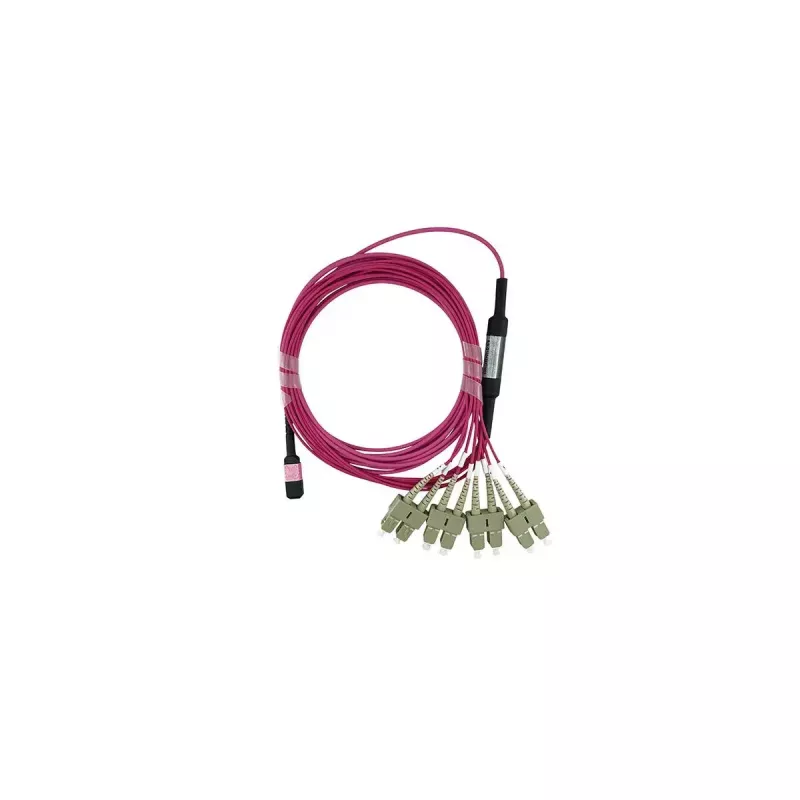

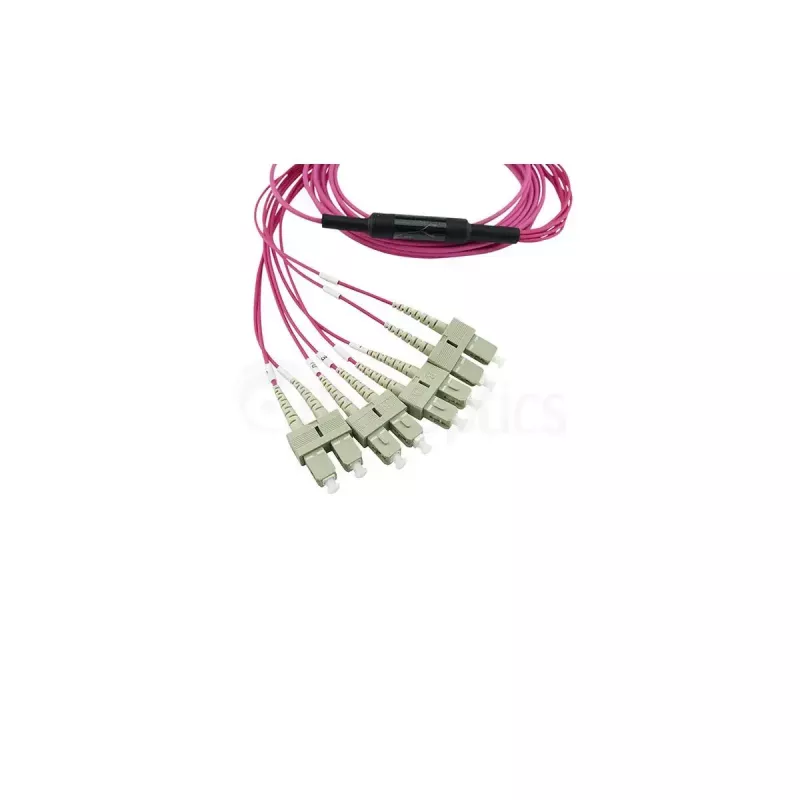

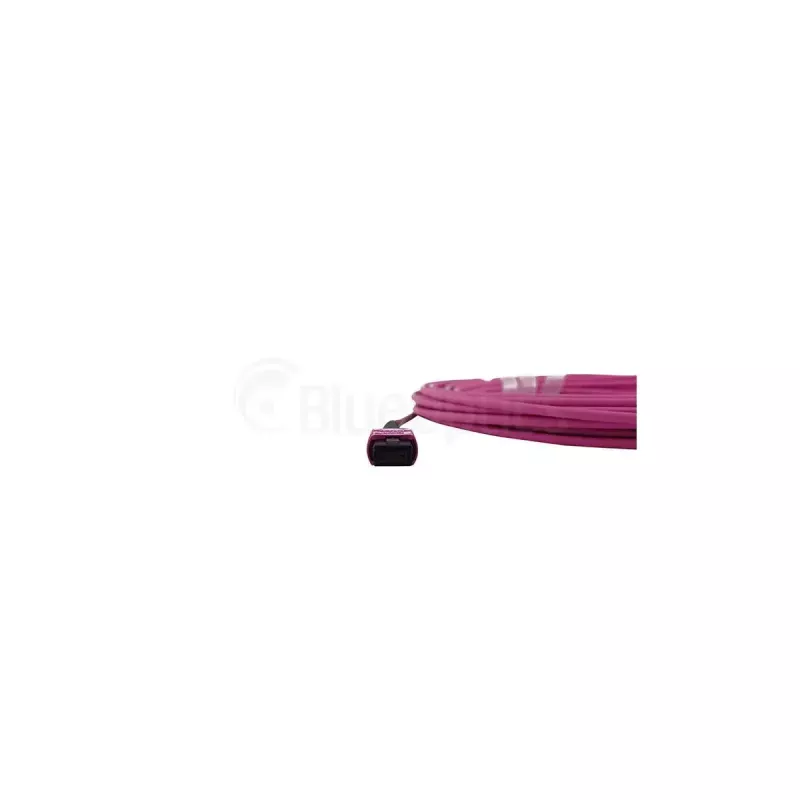

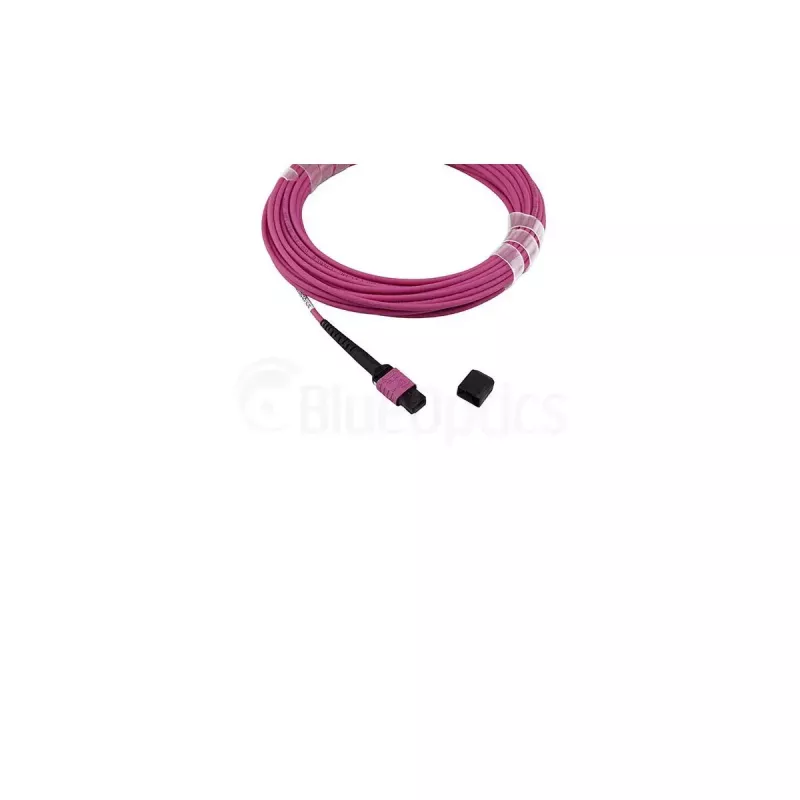

BlueOptics SFP6142FU3MKB InfiniBand optiskās šķiedras kabelis ir 3 m garš MTP uz 4x SC daudzmodu OM4 atzarojuma kabelis, kas paredzēts augsta blīvuma tīkla vidēm. Vienā galā tam ir viens MTP/UPC daudzšķiedru interfeiss, bet otrā galā – četri SC/UPC dupleksie savienotāji, nodrošinot pilndupleksu komunikāciju pa astoņām šķiedrām. Kabelis izmanto 50 µm serdes OM4 šķiedru, kas optimizēta 850 nm pārraidei, un tam ir apvalks ar zemu dūmu un bez halogēna (LSZH) apvalku, lai uzlabotu ugunsdrošību slēgtās instalācijās.

Priekšrocības

Šis MTP uz 4x SC kabelis nodrošina kompaktu, rūpnīcā terminētu alternatīvu splicēšanai, ļaujot ātri izvērst un vienkārši instalēt, atbilstoši izplatītākajiem kabeļu standartiem. OM4 daudzmodu šķiedra nodrošina zemu ievades zudumu un augstu atstarošanas zudumu uzticamai signāla integritātei. Savienotāji ir izgatavoti ar cirkonija keramikas ferulām nemainīgai savienošanas veiktspējai un ilgam kalpošanas laikam, un katrs kabelis tiek testēts ar interferometra un OTDR metodēm, pievienojot mērījumu protokolu.

Piemērots

• Datu centru maģistrāles un savienošana starp MTP paneļiem un SC portiem
• InfiniBand un ātrgaitas starpsavienojumi, izmantojot QSFP līnijas
• Glabāšanas tīkli (SAN) un servera-slēdža savienojumi
• Vietējie tīkli un filiāļu instalācijas, kur nepieciešami kompakti atzarojuma risinājumi

Galvenās specifikācijas

• Garums: 3 m
• Savienotāju konfigurācija: 1x MTP/UPC uz 4x SC/UPC duplekss
• Šķiedras veids: Daudzmodu OM4 (50/125 µm)
• Šķiedru skaits: 8 (QSFP lietojuma kontaktu izvietojums: 1-4 & 9-12)
• Optimizētais viļņa garums: 850 nm
• Apvalka materiāls: LSZH (Zems dūmu līmenis, bez halogēna)
• Pārraide: Pilnduplekss

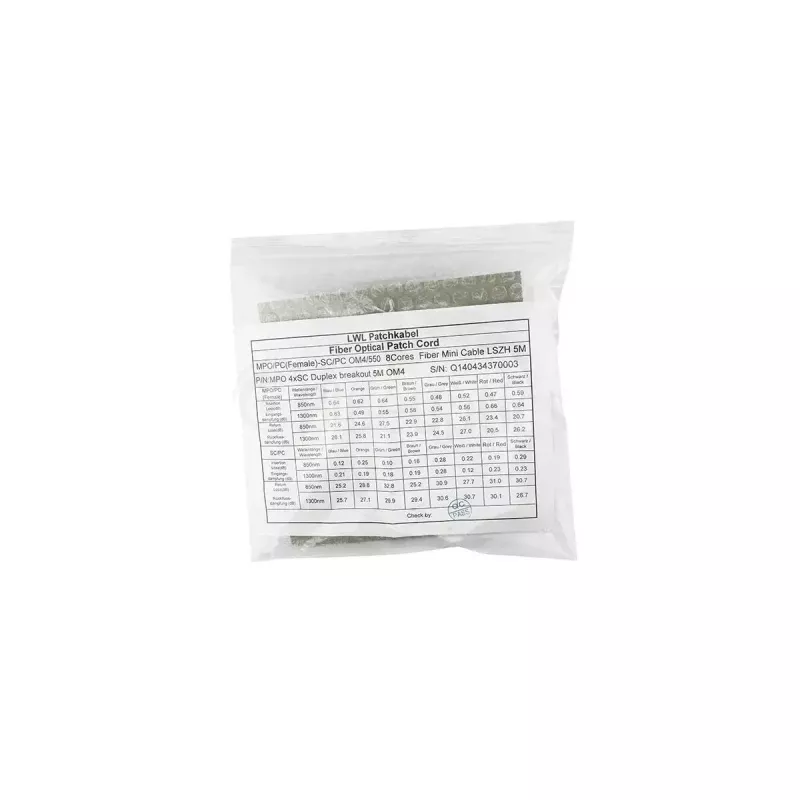

• Testēts ar: Interferometrs un OTDR ar pievienotu mērījumu atskaiti

Kā lietot

Savienojiet MTP galu ar MTP kaseti vai daudzšķiedru portu un pievienojiet četrus SC/UPC dupleksos savienotājus ierīču vai savienojumu paneļu atbilstošajiem SC portiem. Pārliecinieties, ka kontaktu orientācija atbilst mērķa QSFP vai raiduztvērēja līniju kartējumam. Izvietojiet kabeli, izvairoties no asiem līkumiem un saglabājot ražotāja minimālo liekuma rādiusu. Nav nepieciešama splicēšana uz vietas vai īpaši montāžas instrumenti; pārbaudiet savienojuma integritāti, izmantojot piegādāto testa atskaiti vai OTDR testēšanu uz vietas, ja nepieciešams.

Ieteikumi

Izmantojiet šo OM4 MTP uz 4x SC atzarojuma kabeli īsiem līdz vidējiem daudzmodu posmiem statņu iekšpusē un starp blakus esošiem statņiem, kur nepieciešami augsta blīvuma, zemu zudumu savienojumi. Ievērojiet ieteicamos liekuma rādiusus, izvairieties no pārmērīga vilkšanas spēka uz savienotājiem un izmantojiet pareizu kabeļa pārvaldību, lai saglabātu signāla veiktspēju un savienotāju kalpošanas laiku.
