Broadcom N41T interfeisa kartes/adapteris Iekšējais RJ-45 PCIe 5 Gbit/s

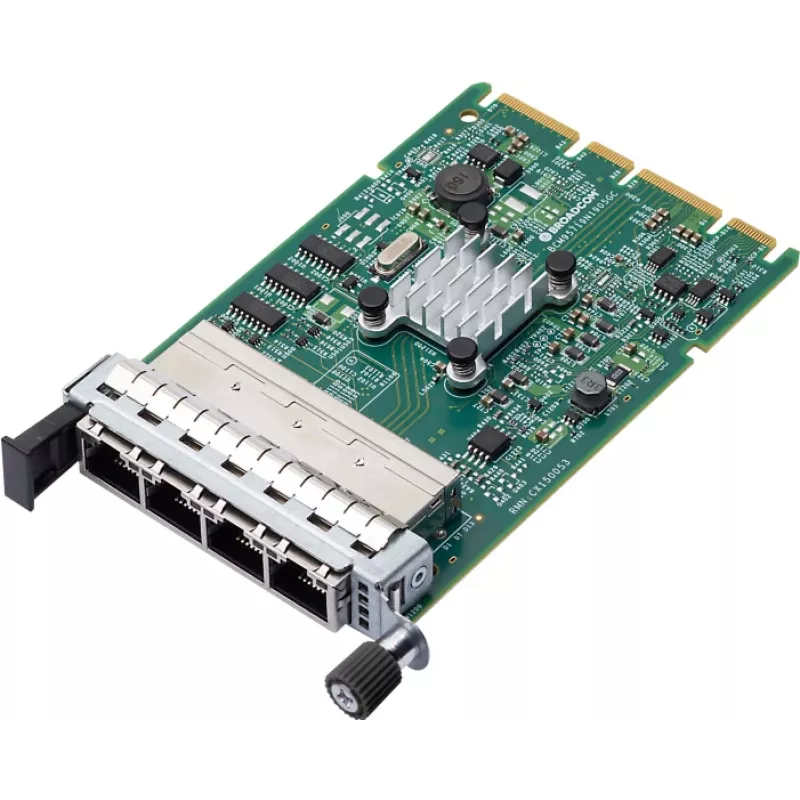

Broadcom N41T četru portu 1 Gb OCP 3.0 adapteris ir servera klases Ethernet kontrolieris, kas izstrādāts mūsdienīgām uzņēmumu un datu centru vidēm. Tas nodrošina četrus 10/100/1000BASE-T vai 10/100/1000BASE-X portus ar PCI Express resursdatora saskarni, kas katram LAN portam atklāj atsevišķu funkciju. Karte ietver pasīvo dzesēšanu un gaismas diodes saites un aktivitātes statusam, nodrošinot uzticamu līnijas ātruma caurlaidspēju visos portos.

Priekšrocības

Adapteris nodrošina pilnu līnijas ātruma veiktspēju vairākos portos un ir optimizēts daudzkodolu serveriem. Tas atbalsta I/O virtualizācijas funkcijas, tostarp vairākas saņemšanas un pārraides rindas un MSI-X vektorus, ļaujot aparatūras pārnesi virtualizētām darba slodzēm. Iebūvēta laika sinhronizācijas aparatūra un augstas precizitātes laikspiedogi atbalsta IEEE 1588 un IEEE 802.1AS ieviešanu precīzai pakešu sinhronizācijai.

Piemērots

• Uzņēmumu un datu centru serveriem, kam nepieciešama 1 Gb Ethernet savienojamība
• Virtualizētiem resursdatoriem, kas izmanto VMware NetQueue vai Microsoft VMQ
• Lietojumprogrammām, kam nepieciešama aparatūras laika sinhronizācija (PTP/802.1AS)
• Augstas blīvuma daudzkodolu serveru izvietojumiem ar pilnām līnijas ātruma prasībām

Galvenās specifikācijas

• Četri 10/100/1000BASE-T vai 10/100/1000BASE-X porti (saderīgs ar RJ-45/optiskajiem medijiem)
• Resursdatora saskarne: PCI Express (atsevišķa funkcija katram LAN portam)
• Atbalstītais datu pārraides ātrums uz portu: līdz 1 Gbit/s (kopējais joslas platums atkarīgs no sistēmas konfigurācijas)
• I/O virtualizācija: vairākas saņemšanas un pārraides rindas, MSI-X vektoru atbalsts
• Laika sinhronizācija: augstas precizitātes pulkstenis, aparatūras laikspiedoga reģistri, programmējami trigera ievadi un uzraudzības izejas
• Dzesēšana: pasīvā
• Statusa indikatori: saites un aktivitātes gaismas diodes

Lietošana

Instalējiet N41T adapteri pieejamā PCIe slotā saderīgā servera mātesplatē, pārliecinoties, ka resursdatora programmaparatūrai un operētājsistēmai ir draiveri, kas atbalsta Broadcom NetXtreme saimi. Pievienojiet tīkla kabeļus RJ-45 portiem vai atbilstošiem raiduztvērējiem optiskajiem savienojumiem. Konfigurējiet resursdatora tīkla un virtualizācijas iestatījumus, lai kartētu rindas un MSI-X vektorus atbilstoši jūsu hipervizora vai OS prasībām, lai iespējotu pārneses funkcijas un optimālu caurlaidspēju.

Ieteikumi

Pārliecinieties, ka servera BIOS un OS draiveri ir atjaunināti uz Broadcom ieteiktajām versijām. Virtualizētām vidēm iespējojiet un noregulējiet NetQueue vai VMQ iestatījumus, lai tie atbilstu darba slodzes raksturlielumiem. Izmantojiet pienācīgu gaisa plūsmu un plauktu izvietojumu, lai saglabātu pasīvās dzesēšanas efektivitāti.
