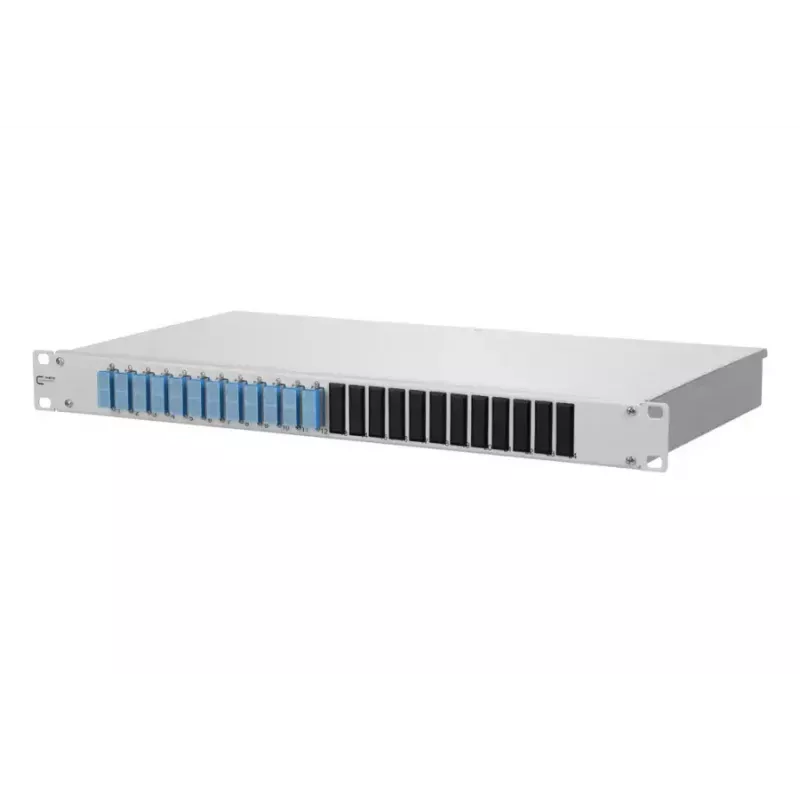

BTR METZ CONNECT OpDAT 1U optiskais sadales panelis, SC savienotāji, zila/pelēka, montāža statnē, 1U

BTR METZ CONNECT OpDAT 1U optiskais sadales panelis ir statnē montējams modulis, kas paredzēts SC optisko šķiedru savienojumu organizēšanai un terminēšanai standarta 19 collu 1U skapī. Ierīce nodrošina priekšējās piekļuves SC portus kompaktā, vietu taupošā korpusā ar krāsu kodētiem ziliem un pelēkiem paneļiem, lai vienkārši atšķirtu vienmoda un daudzmodu savienojumus. Tā paredzēta kabeļu pārvaldības uzlabošanai un optisko šķiedru līniju pārslēgšanas un pārkārtošanas vienkāršošanai telekomunikāciju, datu centru un tīkla iekārtu telpās.

Priekšrocības

OpDAT 1U panelis piedāvā tīru un standartizētu SC savienotāju priekšējo terminēšanu, samazinot kabeļu jucekli un atvieglojot optisko šķiedru posmu administrēšanu. Tā 1U formas faktors taupa vietu statnē, vienlaikus nodrošinot vairākus viegli pieejamus portus. Krāsu kodēti paneļi un marķētas portu pozīcijas palīdz samazināt savienojuma kļūdas un paātrina apkopi. Izturīgais metāla korpuss un drošā stiprināšana nodrošina uzticamu, atkārtojamu optisko šķiedru izvietošanu profesionālās tīkla vidēs.

Galvenās specifikācijas

• Formas faktors: 1U, saderīgs ar 19 collu statnes montāžu
• Priekšējie savienotāji: SC dupleksie porti
• Paneļu krāsas: zila un pelēka vieglai identificēšanai
• Materiāls: metāla korpuss mehāniskai aizsardzībai
• Piekļuve: priekšējā paneļa piekļuve savienotāju terminēšanai un pārslēgšanai
• Kabeļu pārvaldība: iespējas optisko šķiedru pigteilu un pārslēgšanas vadu izvietošanai un nostiprināšanai

Lietošanas norādījumi

Uzstādiet paneli standarta 19 collu statnē, aizņemot vienu statnes augstuma vienību. Nostipriniet ierīci ar atbilstošām statnes skrūvēm un pārliecinieties, ka korpuss ir līmeniski. Izvietojiet optisko šķiedru pigteilus vai pārslēgšanas vadus uz aizmugurējiem vai sānu ieejas punktiem atbilstoši vietējai kabeļu izvietošanas praksei, pēc tam terminējiet vai iespraudiet SC savienotājus priekšējos SC portos. Izmantojiet krāsu kodējumu, lai saskaņotu vienmoda vai daudzmodu līnijas atbilstoši vajadzībām, un marķējiet portus saskaņā ar tīkla dokumentāciju. Ievērojiet minimālos lieces rādiusus optiskajām šķiedrām un nostipriniet lieko kabeļa daļu integrētajos izvietošanas elementos.
