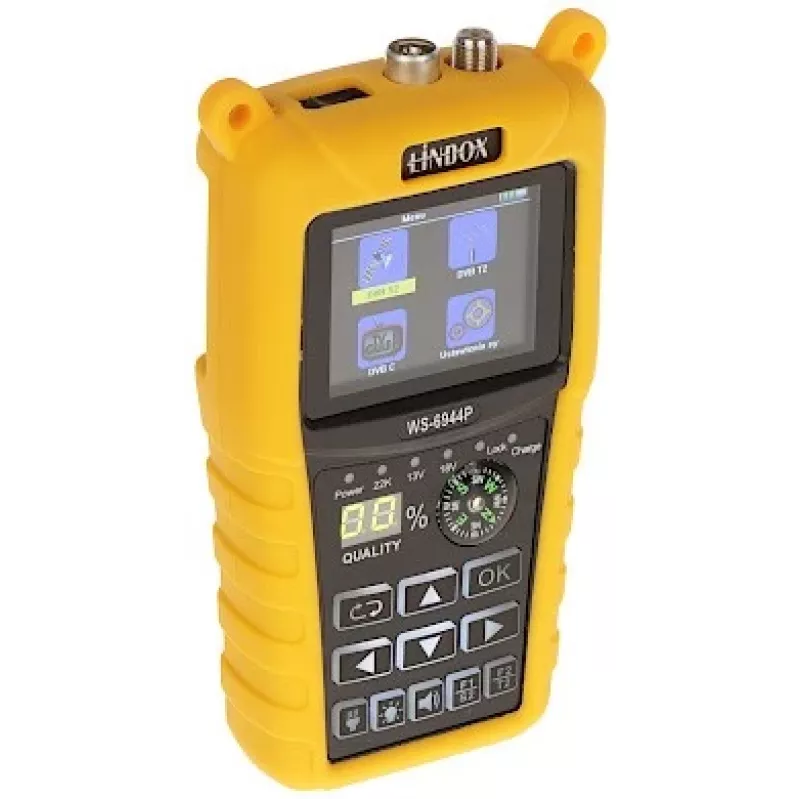

DELTA ELECTRONICS Universal Meter WS-6944P DVB-T/T2 DVB-S/S2

DELTA ELECTRONICS Universal Meter WS-6944P ir profesionāls rokas satelīta un zemes signālu mērītājs, kas paredzēts uzstādītājiem un tehniķiem. Tas atbalsta DVB-S/S2 un DVB-T/T2 standartus, un tam ir 3,5 collu augstas izšķirtspējas TFT LCD displejs skaidrai signāla analīzei. Ar uzlabotiem mērījumu parametriem, tostarp signāla stiprumu, C/N, BER un MER, šis mērītājs nodrošina precīzu satelīta un zemes antenu izlīdzināšanu un problēmu novēršanu.

Priekšrocības

Šis universālais mērītājs apvieno satelīta un zemes mērīšanas iespējas vienā kompaktā ierīcē, novēršot nepieciešamību pēc vairākiem instrumentiem. Tā augstas izšķirtspējas displejs un visaptverošs demodulācijas atbalsts (QPSK, 8PSK, 16APSK, 32APSK satelītam; QPSK, 16QAM, 64QAM, 256QAM zemei) nodrošina detalizētu signāla analīzi. Iebūvētais spektra analizators un konstelācijas diagramma palīdz identificēt traucējumus un signāla kvalitātes problēmas. Ar uzlādējamu 7,4 V 3000 mAh Li-Ion akumulatoru, kas nodrošina līdz 4 stundām darbības, tas ir ideāli piemērots lietošanai lauka apstākļos.

Piemērots

• Satelīta TV uzstādītājiem un tehniķiem
• Zemes ciparu televīzijas (DVB-T/T2) sistēmu izlīdzināšanai
• Signāla problēmu novēršanai un apkopei
• Antenu sistēmu lauka apkalpošanai un nodošanai ekspluatācijā

Galvenās specifikācijas

• Displejs: 3,5 collu augstas izšķirtspējas TFT LCD
• Atbalstītie standarti: DVB-S/S2, DVB-T/T2
• Satelīta frekvenču diapazons: 950 - 2150 MHz
• Zemes frekvenču diapazons: 48 - 862 MHz (VHF/UHF)
• Satelīta demodulācija: QPSK, 8PSK, 16APSK, 32APSK
• Zemes demodulācija: QPSK, 16QAM, 64QAM, 256QAM
• Video dekodēšana: MPEG-2, MPEG-4, H.264 (AVC)
• Audio dekodēšana: MPEG-1 Layer I/II, MPEG-2 Layer I/II
• LNB vadība: 13/18V, 22KHz, DiSEqC 1.0/1.1/1.2/USALS
• Mērījumu parametri: Signāla stiprums, C/N, BER, MER
• Akumulators: 7,4 V 3000 mAh Li-Ion uzlādējams, aptuveni 4 stundu darbības laiks
• Savienojamība: USB 2.0, HDMI Out, AV In/Out
• Īpašas funkcijas: Spektra analizators, konstelācijas diagramma, lukturītis
• Ieejas pretestība: 75 omi
• Maksimālā LNB strāva: 400 mA
• Zemes joslas platums: 6/7/8 MHz
• Satelīta simbolu ātrums: 2 - 45 Msps

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pirms lietošanas lauka apstākļos pārliecinieties, ka mērītājs ir pilnībā uzlādēts. Precīziem mērījumiem izmantojiet augstas kvalitātes koaksiālos kabeļus ar 75 omu pretestību. Iebūvētais lukturītis ir noderīgs darbam vāja apgaismojuma apstākļos. Regulāri atjauniniet programmaparatūru, izmantojot USB, lai piekļūtu jaunākajām funkcijām.
