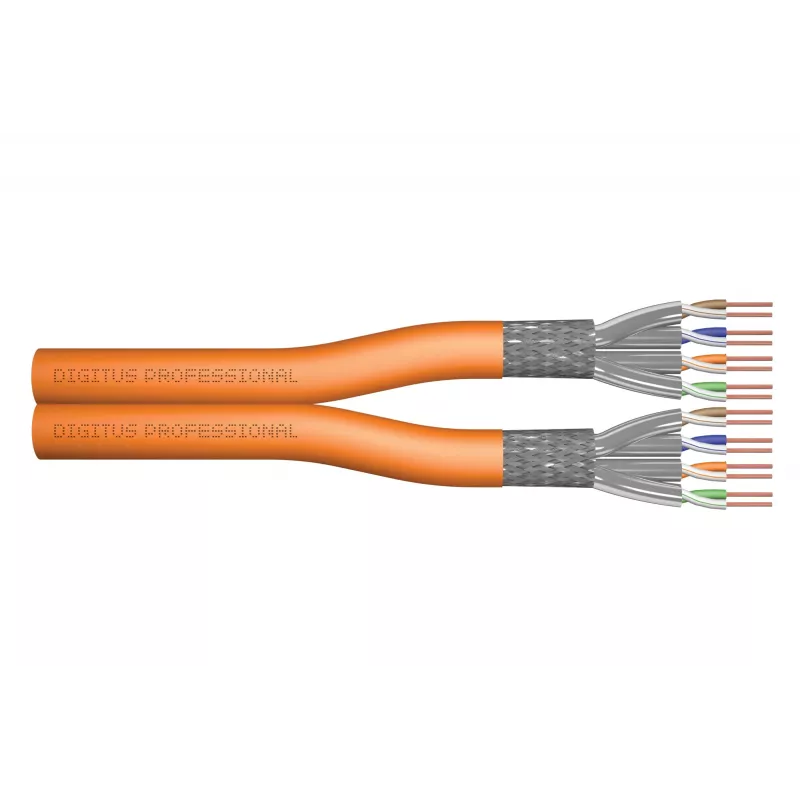

DIGITUS CAT7 S/FTP instalācijas datu kabelis, duplekss, 500 m, oranžs, Cca

Digitus CAT 7 S/FTP instalācijas kabelis ir 500 m dupleksais kabelis, kas paredzēts strukturētajai kabeļu sistēmām ēkās un datu centros. Tas atbalsta 10 Gbit Ethernet un pārraides frekvences līdz 1200 MHz, ir Permanent Link sertificēts un saderīgs ar PoE standartiem, tostarp PoE, PoE+ un 4PPoE (IEEE 802.3af/at/bt). Kabelis izmanto individuāli ekranētus savītus pārus ar kopēju alvota vara pinumu un LSZH ārējo apvalku, kas klasificēts kā Cca saskaņā ar EN 50575. Tā konstrukcija un atbilstība standartiem padara to piemērotu analogai un ciparu datu pārraidei atbilstoši ISO/IEC 11801 un saistītajām normām.

Priekšrocības

S/FTP konstrukcija ar foliju ekranētiem pāriem un pilnu vara pinumu nodrošina spēcīgu aizsardzību pret elektromagnētiskajiem traucējumiem un stabilus elektriskos raksturlielumus ātrdarbīgiem datiem. AWG 23 neapstrādāta vara vadītāji un putota polietilēna izolācija nodrošina nemainīgu signāla integritāti, savukārt LSZH Cca ārējais apvalks samazina bīstamās emisijas ugunsgrēka gadījumā. PoE/PoE+/4PPoE atbalsts ļauj vienlaicīgi piegādāt strāvu un datus darbināmām ierīcēm.

Piemērots

• Strukturētai kabeļu sistēmai komerciālā un rūpnieciskā vidē
• Datu centru horizontālajiem un maģistrālajiem savienojumiem
• Ātrdarbīgiem Ethernet tīkliem līdz 10 Gbit/s
• Instalācijām, kurām nepieciešams Power over Ethernet (PoE, PoE+, 4PPoE)

Galvenās specifikācijas

• Kabeļu kategorija: Cat7, S/FTP (individuāli foliju ekranēti pāri ar kopēju vara pinumu)
• Garums: 500 m
• Vadītājs: Neapstrādāts varš, AWG 23/1
• Izolācija: Putots polietilēns (SFS-PE)
• Vadītāju skaits: 8 (4 savīti pāri)
• Pāru krāsu kods: zils/balts, oranžs/balts, zaļš/balts, brūns/balts
• Pārraides frekvence: līdz 1200 MHz
• Datu pārraides ātrums: līdz 10 000 Mbit/s
• Impedance: 100 ±15 Ω (4–1000 MHz)
• Nominālā kapacitāte: ~40–45 pF/m @1 kHz
• Darba temperatūras diapazons: -20 °C līdz +50 °C
• Instalācijas temperatūras diapazons: 0 °C līdz +50 °C
• Uzglabāšanas/transportēšanas temperatūras diapazons: -20 °C līdz +60 °C
• Maksimālā stiepes slodze instalācijas laikā: 135 N
• Liekuma rādiuss (dinamiskais): ≥ 8 × kabeļa diametrs; (statiskais): ≥ 4 × kabeļa diametrs
• Sprieguma nomināls: maks. 72 V DC
• Sasaistes vājinājums: CA-1b tips
• Fāzes aizture: ≤ 450 ns/100 m
• Aiztures novirze: ≤ 10 ns/100 m
• Nominālais izplatīšanās ātrums (NVP): 79%
• Ugunsdrošība: LSZH ārējais apvalks, liesmas izplatīšanās un halogēnus nesaturošas pārbaudes saskaņā ar atsauces standartiem

Lietošana

Instalējiet Digitus Cat 7 kabeli kā daļu no strukturētās kabeļu sistēmas, ievērojot piemērojamos instalācijas standartus. Izvietojiet un nostipriniet kabeli, nepārsniedzot norādīto stiepes slodzi, un ievērojiet minimālos liekuma rādiusus vilkšanas un pozicionēšanas laikā. Terminējiet individuāli ekranētos pārus, izmantojot atbilstošus Cat7 saderīgus savienotājus vai patch paneļus, kas saglabā pāru ekranējumu un kopējā pinuma nepārtrauktību. Izmantojiet sertificētas Permanent Link konfigurācijas, kur nepieciešams garantēt veiktspēju.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pēc instalācijas veiciet savienojuma sertifikāciju, izvairieties no kabeļa vilkšanas paralēli augstsprieguma elektrolīnijām, lai samazinātu traucējumus, un izmantojiet piemērotas blīvēšanas un zemējuma metodes, lai uzturētu ekranējuma efektivitāti. Ievērojiet norādītos temperatūras diapazonus instalācijas un ekspluatācijas laikā.
