Equip SC optiskā šķiedras savienotājs, vienmoda duplekss

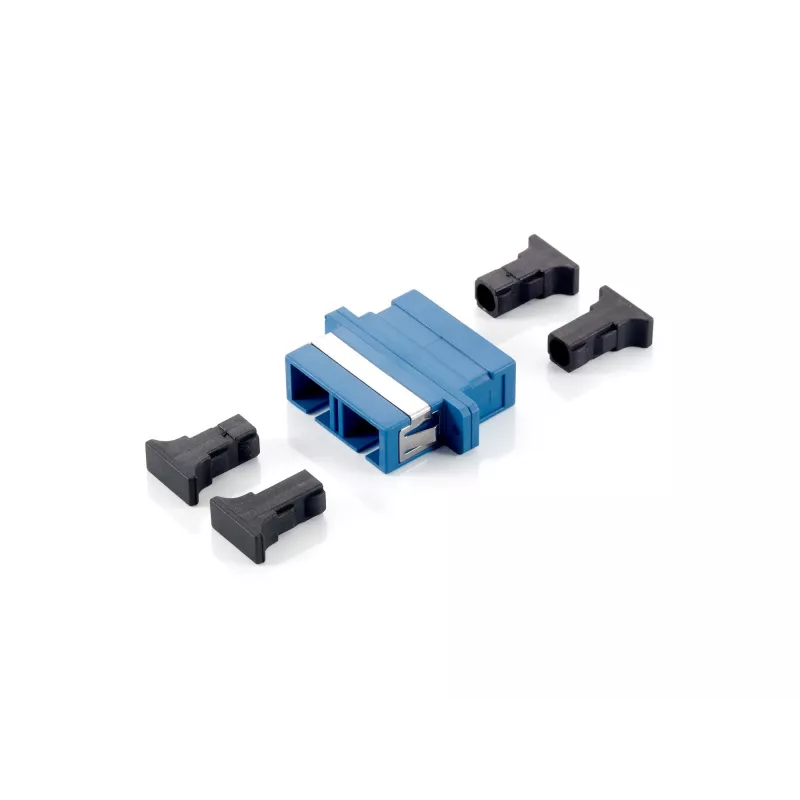

Equip SC optiskā šķiedras savienotājs ir kompakts SC vienmoda dupleksais adapteris, kas paredzēts divu optiskās šķiedras komutācijas kabeļu drošai savienošanai. Izstrādāts uzstādīšanai plāksteru paneļos vai rāmjos, savienotājs ir zilā krāsā un tiek piegādāts iepakojumos pa 12 gabaliem. Tā putekļu necaurlaidīgais vāciņš aizsargā savienojuma saskarni no piesārņojuma un palīdz uzturēt ilgtermiņa veiktspēju optiskās šķiedras tīklos.

Priekšrocības

Savienotājs nodrošina stabilu mehānisku savienojumu starp diviem SC vienmoda dupleksajiem kabeļiem un ir piemērots montāžai standarta plāksteru paneļos. Tā kompaktie izmēri (34,7 mm × 9,4 mm × 33 mm) un vieglā konstrukcija atvieglo liela apjoma uzstādīšanu. Iekļautais putekļu vāciņš samazina netīrumu un putekļu iedarbību, nodrošinot signāla integritāti un savienotāju ilgmūžību.

Piemērots

• Divu SC vienmoda duplekso optiskās šķiedras komutācijas kabeļu savienošanai
• Montāžai plāksteru paneļos un optiskās šķiedras sadales rāmjos
• Liela apjoma uzstādīšanai, kur nepieciešami vairāki savienotāji (iepakojumā pa 12 gabaliem)

Galvenās specifikācijas

• Savienotāja veids: SC
• Režīms: Vienmoda, duplekss
• Krāsa: Zila
• Izmēri (P × D × A): 34,7 mm × 9,4 mm × 33 mm
• Iepakojuma saturs: 12 gabali
• Svars (gabalā): 0,013 kg
• Zīmols: EQUIP, MPN: 156131, EAN: 4015867176672

Lietošanas instrukcija

Uzstādiet savienotāju atbilstošajā plākstera paneļa vai optiskās šķiedras sadales rāmja slotā. Noņemiet putekļu vāciņus no SC savienotāju galiem, ievietojiet abu komutācijas kabeļu SC savienotājus katrā savienotāja pusē līdz tie nofiksējas, un, ja nepieciešams, nostipriniet komplektu panelī. Uzlieciet putekļu vāciņu neizmantotajiem galiem, lai novērstu piesārņojumu.

Ieteikumi

Turiet SC savienotājus aiz korpusa un izvairieties no pieskaršanās ferulai. Pirms savienošanas notīriet savienotāju gala virsmas un glabājiet neizmantotos savienotājus vai atvērtos galus ar putekļu vāciņiem. Izmantojiet savienotāju vidē, kas atbilst noteiktajām kabeļu sistēmas robežām, lai nodrošinātu uzticamu vienmoda duplekso veiktspēju.
