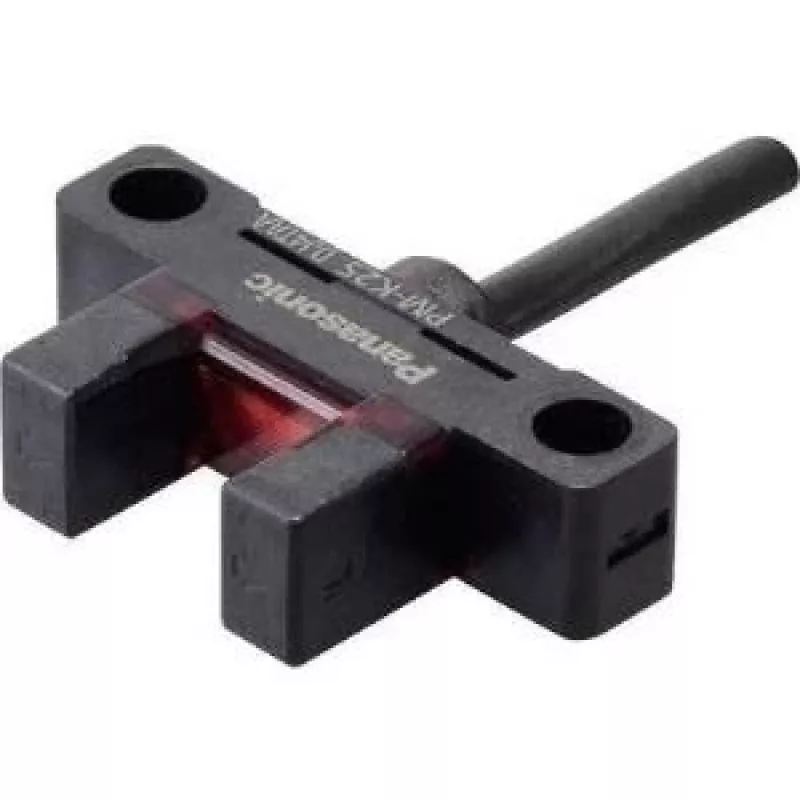

Fotoelektriskais dakšveida sensors Panasonic PM-K25, K-tipa, gaismas/tumsas pārslēgšana, 5–24 V līdzstrāva

Panasonic PM-K25 ir K-tipa fotoelektriskais dakšveida sensors, kas paredzēts uzticamai bezkontakta malu, etiķešu un mazu detaļu noteikšanai automatizācijas sistēmās. Tā dakšveida optiskais ceļš ļauj precīzi uztvert objektus, kas pārvietojas starp zariem, bez mehāniska kontakta. Sensors atbalsta gan gaismas ieslēgšanās, gan tumsas ieslēgšanās režīmus un darbojas no 5–24 V līdzstrāvas barošanas avota, tāpēc to ir viegli integrēt ar plašu vadības iekārtu klāstu uz konveijeriem un montāžas līnijām.

Priekšrocības

Dakšveida formas faktors nodrošina konsekventu izlīdzināšanu un atkārtojamu noteikšanu pat plāniem vai neregulāriem priekšmetiem. Sensors ir veidots darbam plašā barošanas sprieguma diapazonā, piedāvājot elastību dažādām mašīnu arhitektūrām. Gan gaismas, gan tumsas ieslēgšanās režīmu pieejamība ļauj uzstādītājiem pielāgot izejas uzvedību lietojuma loģikai. Kompakta viengabala konstrukcija vienkāršo montāžu šaurās vietās un samazina vadu sarežģītību.

Piemērots

• Malu noteikšanai uz konveijera lentēm
• Etiķešu klātbūtnes un izlīdzināšanas pārbaudei
• Mazu komponentu noteikšanai paņemšanas un novietošanas un montāžas stacijās
• Papīra vai plēves noteikšanai, kur nepieciešama bezkontakta sensorika

Galvenās specifikācijas

• Sensora tips: K-tipa fotoelektriskais dakšveida sensors
• Pārslēgšanās režīmi: gaismas un tumsas ieslēgšanās
• Barošanas spriegums: 5–24 V līdzstrāva
• Formas faktors: dakšveida / U-veida optiskā sprauga caurejošā stara noteikšanai
• Izeja: viens pārslēgšanās izejas signāls (konfigurēts izvēlētajam režīmam)
• Montāža: kompakts viengabala korpuss, piemērots šaurām vietām

Lietošana

Uzstādiet PM-K25 tā, lai nosakāmais objekts izietu cauri dakšu spraugai. Nodrošiniet stabilu mehānisko izlīdzināšanu, lai mērķis konsekventi pārtrauktu vai ļautu optiskajam ceļam atbilstoši izvēlētajam pārslēgšanās režīmam. Pievienojiet sensoru vadības sistēmai, izmantojot atbilstošu līdzstrāvas barošanas avotu 5–24 V diapazonā, un pievienojiet izeju atbilstoši gaidāmajai gaismas vai tumsas ieslēgšanās uzvedībai. Pielāgojiet montāžas augstumu un sānu pozīciju pēc vajadzības, lai panāktu uzticamu pārslēgšanos atbilstoši mērķa materiālam un izmēram.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, uzturiet optiskās virsmas un dakšu spraugu tīras no putekļiem, līmvielu atlikumiem un kondensāta. Izmantojiet drošu montāžu un stiepes samazināšanu uz vadiem, lai novērstu vibrācijas izraisītu novirzi. Nosakot caurspīdīgus vai ļoti atstarojošus materiālus, pārbaudiet abus pārslēgšanās režīmus un, ja nepieciešams, pielāgojiet objekta pozīciju vai pievienojiet fona kontrastu, lai uzlabotu noteikšanas stabilitāti.
