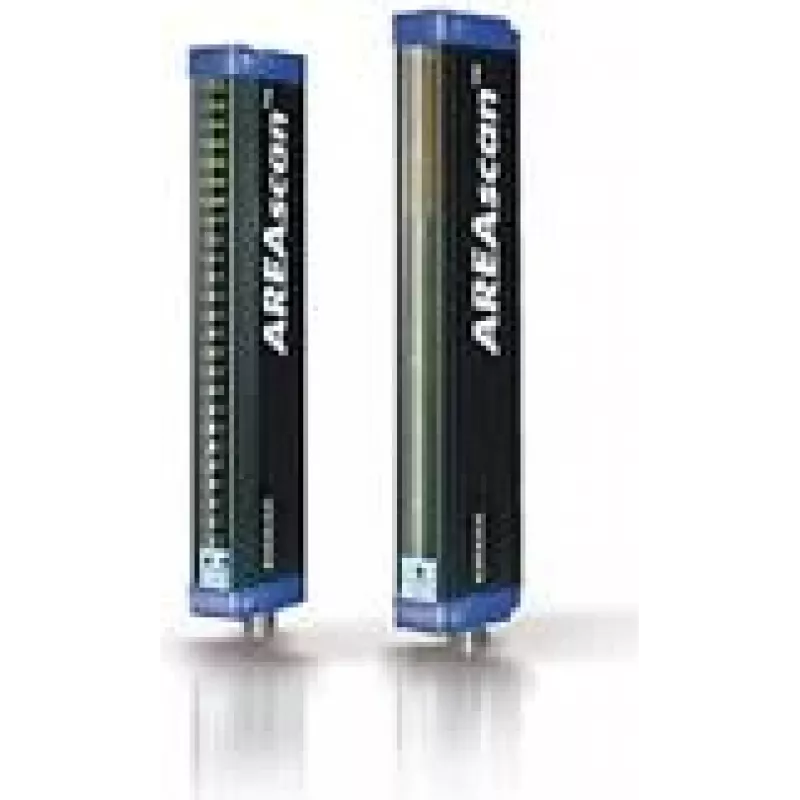

Fotoelektriskais sensors Datalogic AS1-LD-SR-010-J

Fotoelektriskais sensors Datalogic AS1-LD-SR-010-J ir laukuma sensors, kas balstīts uz gaismas bloku tehnoloģiju un paredzēts uzticamai objektu noteikšanai kontrolētā augstuma diapazonā. Šis AS1 līnijas šķērsstaru laukuma sensors atbalsta vairākus skenēšanas režīmus un ir pieejams kontrolētiem augstumiem no 100 mm līdz 300 mm. Šis konkrētais modelis ir melns sensors ar pārraides diapazonu no 0,3 līdz 2,1 m, IP65 aizsardzību un 24 V izeju, kas piemērota rūpnieciskai integrācijai.

Priekšrocības

AS1-LD-SR-010-J piedāvā šķērsstarus un četrus skenēšanas režīmus, lai pielāgotu noteikšanas darbību dažādiem lietojumiem. Tas nodrošina precīzu mazu vai plakanu objektu noteikšanu (minimālais atklājamais diametrs Ø6 mm vai plakani objekti 0,2 x 75 mm) un ietver versijas ar emisijas jaudas regulatoru jutības regulēšanai. Sensors nodrošina PNP izeju, kas pārslēdzas, kad tiek pārtraukts viens vai vairāki stari. Tā kompaktie izmēri un IP65 reitings ļauj to uzstādīt ierobežotās, putekļainās vai mitrās vidēs.

Piemērots

• Objektu klātbūtnes/neesamības noteikšanai uz konveijeriem
• Sīku detaļu noteikšanai montāžas vai pacelšanas-nolikšanas sistēmās
• Inspekcijas uzdevumiem, kuriem nepieciešama daudzstaru laukuma sensorika
• Vidēm, kurās nepieciešami sensori ar IP65 reitingu

Galvenās specifikācijas

• Modelis: Datalogic AS1-LD-SR-010-J (MPN 958101010, EAN 2050004554748)
• Tehnoloģija: Gaismas bloks/šķērsstaru laukuma sensors
• Kontrolētie augstumi: pieejams no 100 mm (6/16 stari) līdz 300 mm (48 stari)
• Pārraides diapazons: 0,3–2,1 m (standarta attālums 2 m; lielāks attālums līdz 4 m citiem variantiem)
• Minimālais atklājamais objekts: Ø6 mm vai plakans 0,2 x 75 mm
• Izeja: PNP (pārslēdzas, kad tiek pārtraukts viens vai vairāki stari)
• Aizsardzības reitings: IP65
• Barošanas/izejas spriegums: 24 V
• Izmēri (apm.): platums 22 mm × dziļums 150,1 mm × augstums 43,2 mm

Kā lietot

Uzstādiet sensoru tā, lai tā gaismas bloks aptvertu uzraugāmo zonu atbilstošā kontrolētā augstumā (šis modelis atbilst AS1 konfigurācijām 100–300 mm diapazonā). Pievienojiet 24 V barošanu un PNP izejas vadus saskaņā ar jūsu vadības sistēmu. Ja jūsu lietojumam nepieciešama jutības regulēšana, izmantojiet versiju ar emisijas jaudas regulatoru, lai pielāgotu noteikšanas diapazonu un novērstu kļūdainas iestatīšanas. Pārbaudiet staru izlīdzināšanu un veiciet testa ciklus ar reprezentatīviem objektiem, lai apstiprinātu uzticamu noteikšanu visā darba diapazonā.

Ieteikumi

Uzstādiet sensoru ar stabilu, bez vibrācijām stiprinājumu un uzturiet emitētāja/uztvērēja logus tīrus, lai saglabātu noteikšanas uzticamību; izvēlieties objektu izmēram un konveijera ātrumam atbilstošu kontrolēto augstumu un skenēšanas režīmu, lai samazinātu kļūdainus pozitīvus rezultātus.
