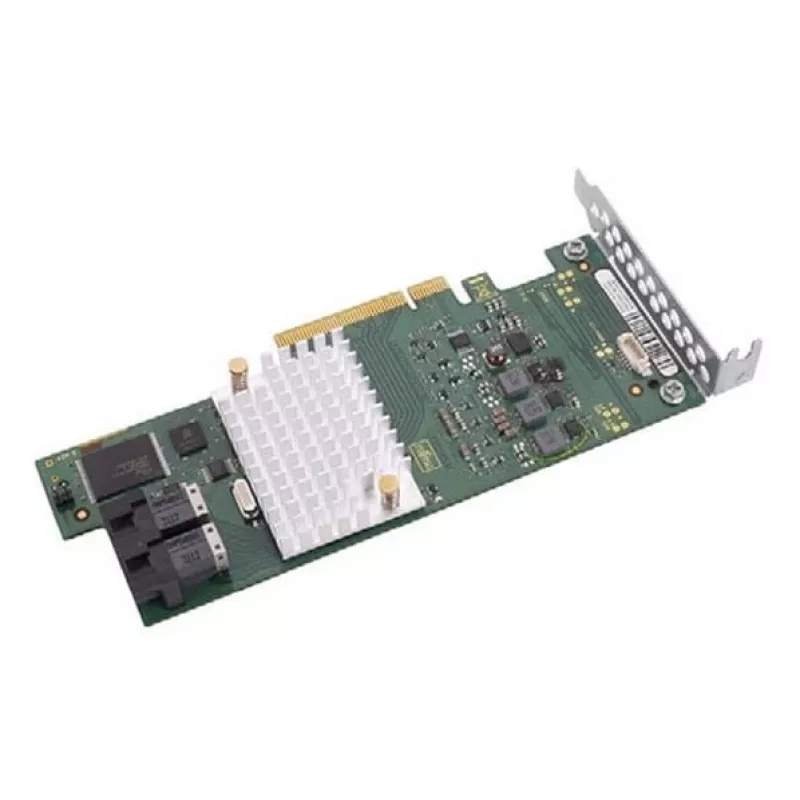

Fujitsu CP400I RAID kontrolieris PCI Express x8 3.0 12 Gbit/s

Fujitsu CP400I ir astoņu portu SAS/SATA resursdatora kopnes adapteris, kas paredzēts iekšējai un ārējai krātuvei augstas klases serveros un lietojumprogrammās. Balstoties uz LSI SAS3008 I/O kontrolieri un PCI Express 3.0 tehnoloģiju, CP400I nodrošina līdz 12 Gbit/s katram portam un atbalsta gan SAS, gan SATA diskus. Karte tiek piedāvāta MD2 zema profila formas faktorā, kas piemērots 1U un 2U serveriem, un nodrošina palielinātu savienojamību un uzlabotu I/O veiktspēju RAID un krātuves konfigurācijām.

Priekšrocības

CP400I nodrošina 12 Gb/s datu pārraidi katram portam un atpakaļsaderību ar mantotajiem SAS ātrumiem un SATA protokolu, ļaujot viegli integrēties ar esošo krātuvi. Aprīkots ar diviem x4 iekšējiem SFF-8643 (Mini-SAS HD) savienotājiem un LSI SAS3008 kontrolieri ar Fusion-MPT™ 2.0 arhitektūru, adapteris spēj nodrošināt augstu IOPS — pārsniedzot 1 000 000 I/O sekundē atbilstošā vidē. MD2 zema profila dizains iederas 1U un 2U sistēmās, patērē salīdzinoši mazu enerģiju un piedāvā divkāršu veiktspēju salīdzinājumā ar iepriekšējās paaudzes SATA+SAS HBA adapteriem.

Piemērots

• Uzņēmumu serveriem, kuriem nepieciešami vairāki SAS/SATA savienojumi
• RAID 0 un RAID 1 krātuves konfigurācijām
• Augstas IOPS darba slodzēm, piemēram, datubāzēm un virtualizācijas resursdatoriem
• 1U un 2U plauktā montējamām sistēmām ar zema profila paplašināšanas slotiem

Galvenās specifikācijas

• Ražotājs: FUJITSU
• Modelis / MPN: S26361-F3842-L501 (CP400I)
• Saskarne: PCI Express x8 (PCIe 3.0)
• Kontrolieris: LSI SAS3008 (Fusion-MPT™ 2.0)
• Porti: 8 SAS/SATA porti, izmantojot divus x4 iekšējos SFF-8643 savienotājus
• Datu pārraides ātrums: 12 Gbit/s katram portam
• Atbalstītie disku protokoli: SAS un SATA
• RAID līmeņi: 0 un 1 (kā norādīts)
• Formas faktors: MD2 zema profila (piemērots 1U/2U)
• EAN: 4053026744089

Lietošana

Instalējiet CP400I pieejamā zema profila PCIe x8 (vai x16) slotā saderīgā 1U vai 2U korpusā. Pievienojiet iekšējos SAS/SATA diskus, izmantojot SFF-8643 uz diska puses sadales kabeļus vai saderīgus aizmugures paneļus. Konfigurējiet RAID līmeņus (0 vai 1), izmantojot resursdatora vai sistēmas BIOS/programmaparatūras rīkus vai servera platformas nodrošināto pārvaldības programmatūru. Pārliecinieties, ka servera programmaparatūra un LSI SAS3008 kontroliera draiveri ir atjaunināti, lai nodrošinātu optimālu veiktspēju.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet sertificētus SFF-8643 kabeļus un nodrošiniet pareizu gaisa plūsmu 1U/2U korpusos. Uzturiet kontroliera programmaparatūru un draiverus aktuālus un pirms ieviešanas pārbaudiet saderību ar servera RAID pārvaldības rīkiem.
