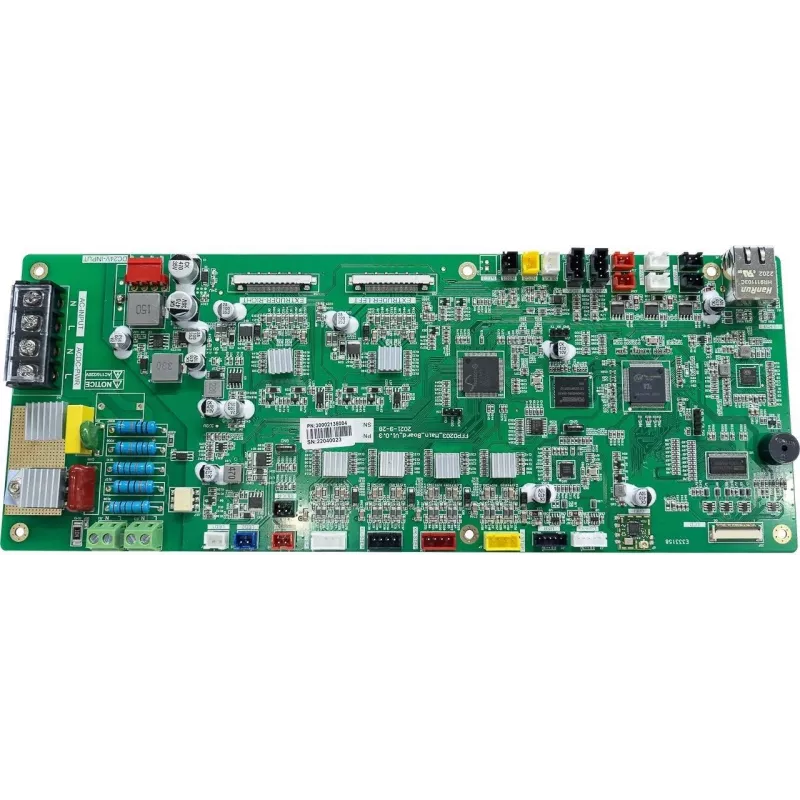

Galvenā plate Flashforge 3D printeriem, Flashforge saderīgs modelis 30002135002

Rezerves galvenā plate, saderīga ar Flashforge 3D printeriem, modelis 30002135002 (C3P). Šī tieši ievietojamā elektroniskā vadības plate ir paredzēta, lai aizstātu bojātu kontrolieri saderīgās Flashforge iekārtās un atjaunotu printera pamatfunkcijas. Tā nodrošina galveno vadības saskarni soļu motoriem, temperatūras sensoriem, sildītājiem un citām iebūvētajām perifērijas ierīcēm, saskaņojoties ar oriģinālās plates fiziskajiem savienotājiem un signālu izkārtojumu, lai uzstādīšana būtu vienkārša.

Priekšrocības

Galvenā plate piedāvā uzticamu kustības, sildīšanas un sensoru atgriezeniskās saites vadību, aizstājot bojātu kontrolieri, tādējādi samazinot printera dīkstāves laiku. Kā saderīga rezerves daļa tā ir izstrādāta, lai saskaņotos ar oriģinālās plates savienotāju izvietojumu un signālu piešķiršanu, lai minimizētu vadu izmaiņas. Plate atbalsta standarta printera perifērijas ierīces un uztur saziņu ar esošajiem soļu motoru draiveriem, gala slēdžiem un termistoriem, nodrošinot konsekventu drukāšanas uzvedību pēc nomaiņas.

Piemērots

• Bojāta vai nereaģējoša kontroliera remontam Flashforge 3D printerī
• Oriģinālās galvenās plates nomaiņai, lai atjaunotu kustības un temperatūras vadību
• Printeru uzturēšanai darbnīcās, skolās vai nelielās ražošanas vidēs
• Servisa tehniķiem, kas veic elektroniskas nomaiņas Flashforge iekārtām

Galvenās specifikācijas

• Formas faktors: tieši ievietojama galvenā plate, kas paredzēta noteiktiem Flashforge modeļiem
• Saskarnes: vairāki savienotāji soļu motoriem, gala slēdžiem, termistoriem un sildītājiem
• Vadības funkcijas: kustības vadība, temperatūras regulēšana, sensoru signālu apstrāde
• Saderība: izstrādāta, lai atbilstu oriģinālo savienotāju izvietojumam un signālu kartējumam ērtai nomaiņai
• Strāvas ievade: pieņem printera esošo barošanas avota kārtojumu (spriegums un strāva saskaņā ar oriģinālās iekārtas konstrukciju)

Kā lietot

Pirms jebkādas nomaiņas uzsākšanas izslēdziet printeri un atvienojiet to no elektrotīkla. Noņemiet printera vāku, lai piekļūtu esošajai galvenajai platei, dokumentējot savienotāju pozīcijas vai uzņemot atsauces fotoattēlus, lai nodrošinātu pareizu atkārtotu pieslēgšanu. Uzmanīgi atvienojiet kabeļus no vecās plates un pārvietojiet tos uz atbilstošajiem savienotājiem uz rezerves plates, ievērojot orientāciju daudzpolu spraudņiem. Piestipriniet plati, izmantojot oriģinālos montāžas punktus, nostipriniet savienotājus un salieciet korpusu. Pēc strāvas atjaunošanas palaidiet printera pašpārbaudes vai kalibrēšanas procedūras un pārbaudiet gala slēdžu, sildītāju un termistoru atbildes reakcijas pirms drukāšanas uzsākšanas.

Ieteikumi

Izmantojiet atbilstošu ESD aizsardzību, rīkojoties ar galveno plati, ievērojiet ražotāja norādījumus par aparātprogrammatūru un konfigurāciju, ja tie ir piemērojami, un pārbaudiet savienotāju stiprinājumu un kabeļu integritāti, lai nodrošinātu uzticamu darbību. Ja rodas šaubas par vadiem vai aparātprogrammatūras iestatījumiem, konsultējieties ar kvalificētu servisa tehniķi vai printera atbalsta dokumentāciju.
