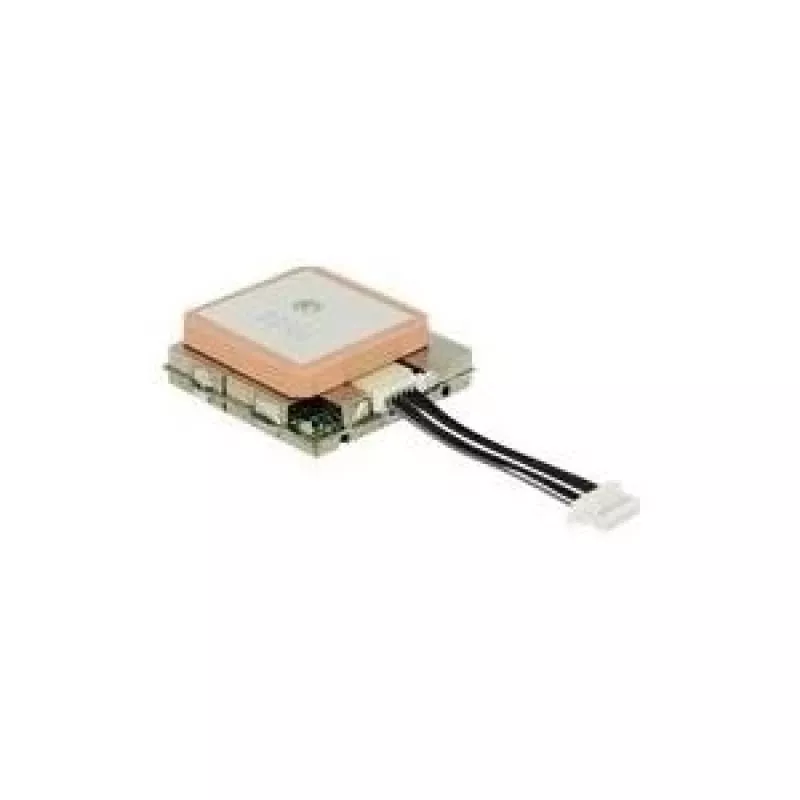

GNSS GPS uztvērēja modulis Navilock EM-506

Navilock EM-506 GNSS GPS uztvērēja modulis ir kompakts pozicionēšanas modulis, kas balstīts uz SiRF Star IV mikroshēmojumu. Paredzēts iegultām un pārnēsājamām ierīcēm, tas nodrošina augstu jutību izsekošanai līdz -163 dBmW un sazinās caur spraudņa saskarni, lai nodrošinātu vienkāršu integrāciju. Modulis tiek darbināts ar 5 V ieeju, un tā mazie izmēri — 30 mm x 30 mm x 10,7 mm — ļauj to uzstādīt šaurās vietās, kur nepieciešama uzticama satelīta pozicionēšana.

Priekšrocības

EM-506 piedāvā augstu jutību un kompaktu formas faktoru, kas nodrošina precīzu pozīcijas noteikšanu sarežģītos signāla apstākļos, vienlaikus iederoties telpas ierobežojumu konstrukcijās. SiRF Star IV mikroshēmojums nodrošina stabilu satelīta izsekošanu un ātru pirmās fiksācijas laiku. Spraudņa saskarne vienkāršo savienojumu ar attīstības platēm un pielāgotu elektroniku, samazinot integrācijas laiku. Zems enerģijas patēriņš pie 5 V padara to saderīgu ar parastajiem barošanas avotiem, ko izmanto iegultās sistēmās.

Piemērots

• Iegultās navigācijas un izsekošanas ierīces
• Pārnēsājami uztvērēji un rokas ierīces
• Transportlīdzekļu telemātika un autoparka pārvaldības sistēmas
• Rūpnieciskās un lauksaimniecības pozicionēšanas iekārtas
• DIY projekti un prototipu izstrāde

Galvenās specifikācijas

• GNSS mikroshēmojums: SiRF Star IV
• Jutība: -163 dBmW
• Barošanas spriegums: 5 V
• Izmēri: 30 mm x 30 mm x 10,7 mm
• Formas faktors: kompakts modulis ar spraudņa saskarni

Lietošana

Uzstādiet EM-506 uz saderīga nesēja vai tieši saimniekierīcē, izmantojot spraudņa saskarni, pārliecinoties par pareizu kontaktu izvietojumu un stabilu mehānisku savienojumu. Nodrošiniet modulim regulētu 5 V barošanu un kopēju zemējumu. Labākai satelīta uztveršanai novietojiet antenu ar brīvu skatu uz debesīm un maršrutējiet antenas savienojumus saskaņā ar saimniekplates izkārtojuma ieteikumiem. Izmantojiet standarta seriālo komunikāciju vai atbalstīto saskarni saimniekkontrolierī, lai saņemtu NMEA vai bināros pozīcijas datus un integrētu izvadi navigācijas vai reģistrēšanas programmatūrā.

Ieteikumi

Novietojiet moduli tālāk no lielām metāla konstrukcijām un RF trokšņu avotiem, lai uzlabotu signāla uztveršanu. Izmantojiet kvalitatīvu ārējo antenu, darbojoties traucētā vidē, un pārliecinieties, ka barošanas avots ir stabils un filtrēts, lai novērstu komunikācijas pārtraukumus.
