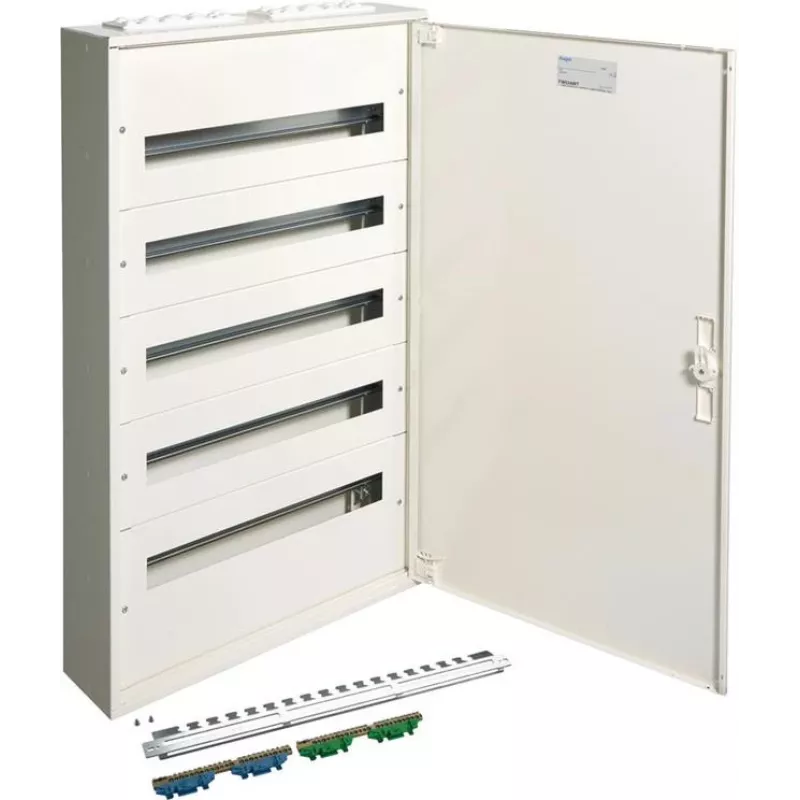

Hager FW524WT 5 rindu 120 moduļu iegremdējamais sadales panelis ar PE/N spailem, IP30, balts

Elektroinstalācijām dzīvojamās un komerciālās ēkās ir nepieciešams sadales panelis, kas apvieno lielu ietilpību, robustu aizsardzību un vienkāršu uzstādīšanu. Hager FW524WT atbilst šīm prasībām ar piecu rindu, 120 moduļu korpusu, kas uztur ķēdes organizētas un pieejamas, vienlaikus atbilstot stingriem drošības standartiem.

Kam tas paredzēts

Šis sadales panelis ir paredzēts elektriķiem un sadales paneļu ražotājiem, kas strādā ar iegremdējamām instalācijām, kur svarīga ir vieta un uzticamība. Tas ir piemērots projektiem, kuros nepieciešami vairāki automātiskie slēdži, aizsardzības slēdži un citas modulāras ierīces, sākot no daudzdzīvokļu ēkām līdz maziem birojiem.

Galvenās īpašības

• Piecas DIN sliedes, katra ar 24 moduļiem, kopā 120 moduļu vietas.
• Uzstādīti PE un N spaiļu bloki ar vairākiem savienojuma punktiem vienkāršo vadu pieslēgšanu un nodrošina pareizu zemējumu.
• IP30 aizsardzība pret cietiem objektiem, kas lielāki par 2,5 mm, piemērota iekštelpām.
• I klases izolācija ar tērauda korpusu un necaurspīdīgām tērauda durvīm izturībai un drošībai.
• Iegremdējamā uzstādīšana ar 112 mm padziļinājuma dziļumu tīram, integrētam izskatam.
• Nominālā strāva līdz 125 A un nominālais spriegums 230/400 V AC, atbilst EN 61439-3.
• Mehāniskās ietekmes izturība IK07 un kvēldiega stieples tests 650 °C temperatūrā uzlabotai noturībai.

Specifikācijas

• Zīmols: Hager
• Modelis: FW524WT
• MPN: FW524WT
• EAN: 3250614301001
• Rindu skaits: 5
• Moduļi rindā: 24
• Kopējā moduļu ietilpība: 120
• Aizsardzības klase: IP30
• Izolācijas klase: I klase
• Uzstādīšanas veids: Iegremdējams (padziļināts)
• Korpusa materiāls: Tērauds
• Durvju materiāls: Tērauds
• Durvju veids: Necaurspīdīgs
• PE/N spaiļu bloki: Iekļauti
• Nominālā strāva: Līdz 125 A
• Nominālais spriegums: 230/400 V AC
• Krāsa: Balta (durvis), pelēka (korpuss)
• Standartu atbilstība: EN 61439-3
• Mehāniskās ietekmes izturība: IK07
• Kvēldiega stieples testa temperatūra: 650 °C
• DIN sliežu skaits: 5
• Padziļinājuma dziļums: 112 mm

Padomi

Plānojot uzstādīšanu, pārliecinieties, ka sienas dobuma dziļums atbilst 112 mm padziļinājuma prasībai. Izmantojiet iepriekš uzstādītos PE/N spaiļu blokus, lai paātrinātu vadu pieslēgšanu un samazinātu uzstādīšanas laiku. Optimālai organizācijai grupējiet ķēdes pēc funkcijas pa piecām rindām un vienmēr ievērojiet vietējos elektroinstalācijas noteikumus.
