InLine 92504L vadu savienotājs 6,35 mm 3 kontaktu ligzda TRS / Spaiļu bloks 3 spailes Melns, Zaļš

Laika ietaupījums uzstādīšanas laikā:Ātra montāža, izmantojot skrūvju spailes 18–26 AWG – ar instrumenta palīdzību, izmantojot plakanas spraugas skrūvgriezi ≤ 2,5 mm.
Precīza audio signālu kontaktēšana:3 kontaktu 6,35 mm ligzdas spraudnis (TRS) ar skaidri piešķirtām spailēm (L, R, +) – ideāli piemērots profesionāliem audio vai vadības kabeļiem prototipu izstrādē, mērījumos vai vadības tehnikā.
Sānu spaiļu sloksne vietu taupošai uzstādīšanai:Blakus esošās spailes 5,0 mm solī nodrošina kompaktu integrāciju – piemēram, audio sadalītājos, testa kastēs vai signālu pārveidotājos.
Daudzpusīga izmantošana rūpniecībā:Analogo signālu vadiem laboratorijās, vadības moduļos, audio saskarnēs vai multivides lietojumos ar 6,35 mm pieslēgvietām.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva līdz 1 A uz kontaktu nodrošina uzticamu signāla pārraidi – pat nepārtrauktā darbībā.

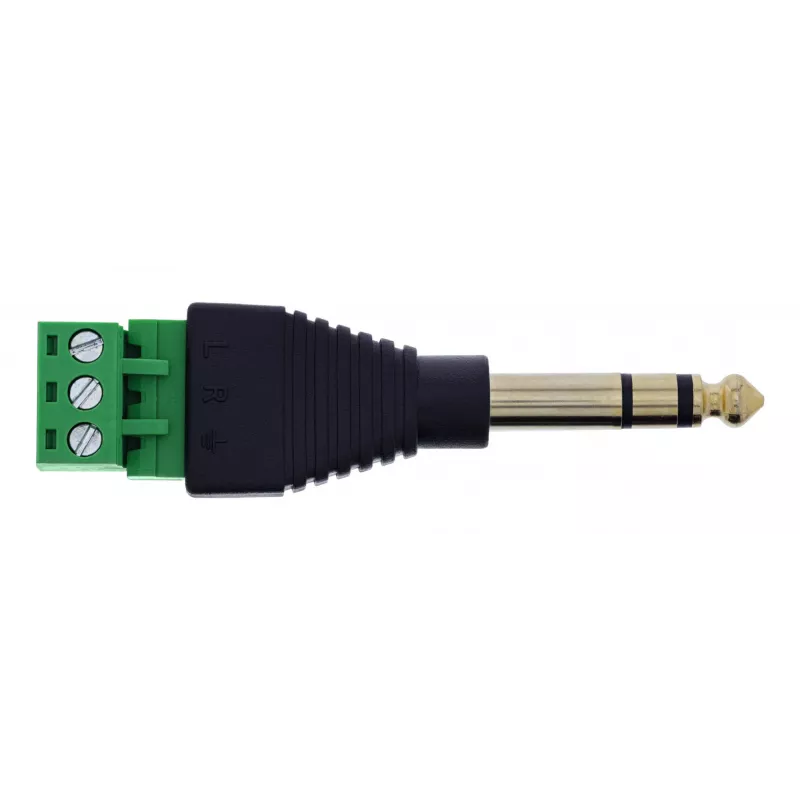

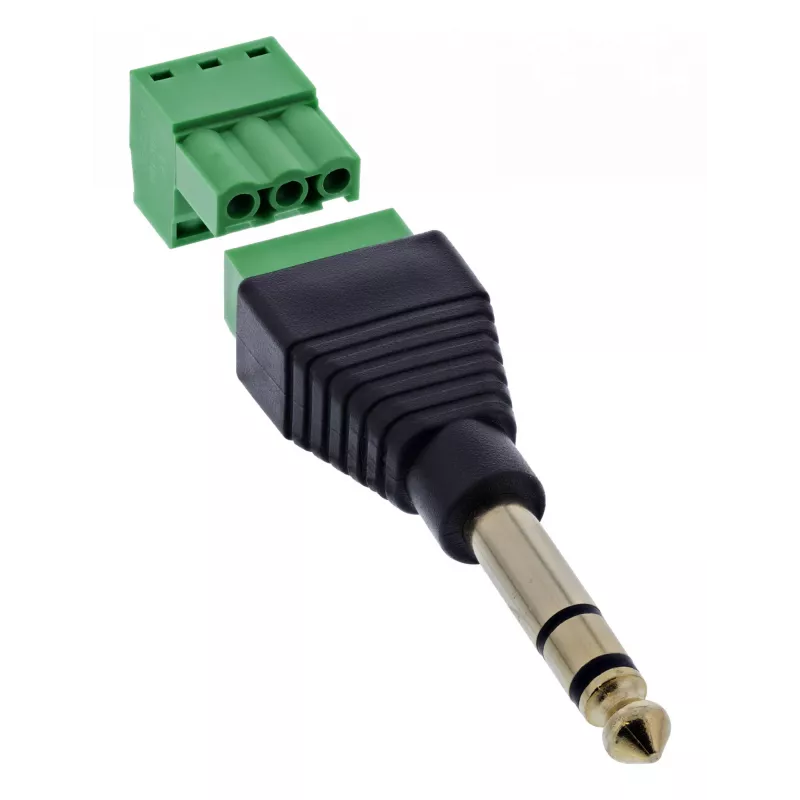

InLine® 6,35 mm TRS ligzdas spraudnis (stereo, 3 kontaktu) uz spaiļu bloka piedāvā bezlodēšanas risinājumu analogo audio signālu pieslēgšanai – piemēram, vadības līnijās, testa iekārtās vai prototipos. Skrūvju spailes ar spiediena plāksnīti ir izvietotas sāniski un nodrošina ātru, ar instrumentu atbalstītu montāžu 18–26 AWG diapazonā.

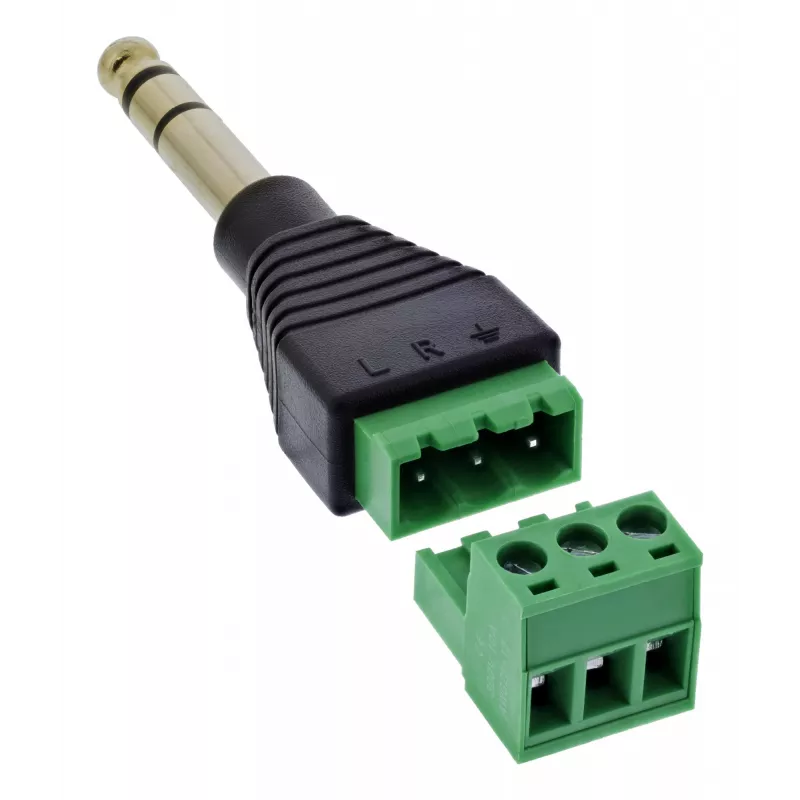

Saiļu piešķīrums ir skaidri marķēts: L (kreisais), R (labais), + (kopējā zeme/ekrāns). Kompaktais dizains ir piemērots arī lietojumiem ar ierobežotu vietu, piemēram, statīvu sistēmās, sadalītājos vai mobilajos testa laukos. EVA izolācijas slānis apakšpusē nodrošina aizsardzību, montējot uz vadošas virsmas.

Ligzdas savienojums:6,35 mm TRS ligzdas spraudnis (3 kontaktu, stereo)
Polu skaits / spaiļu piešķīrums:3 spailes / L, R, +
Savienojuma tehnoloģija:Skrūvju spaile ar spiediena plāksnīti, 5,0 mm solis
Savienojuma diapazons:18–26 AWG
Iedarbināšana:Ar plakanas spraugas skrūvgriezi ≤ 2,5 mm
Nominālā strāva:1,0 A uz kontaktu
Maksimālais darba spriegums:70 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ pie 300 V līdzstrāvas
Maksimālā vadītāja pretestība:5 omi
Darba temperatūra:–10 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē

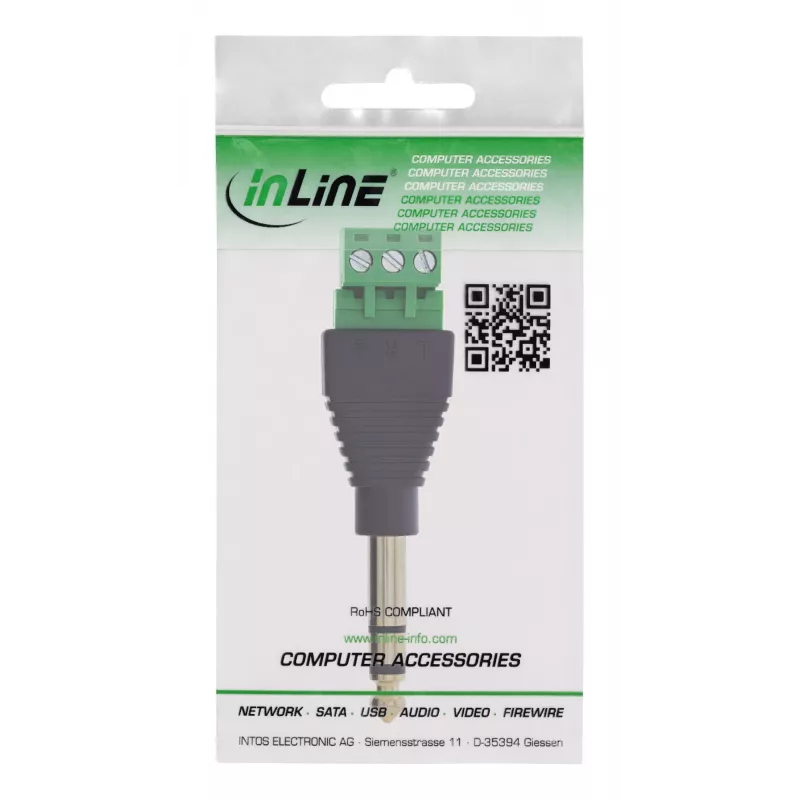

InLine 92504L. Savienotājs(-i): 6,35 mm 3 kontaktu ligzda TRS / Spaiļu bloks 3 spailes, Produkta krāsa: Melns, Zaļš, Savienotāja dzimums: Vīrietis/Sieviete. Atbilstības sertifikāti: RoHS, TÜV marķējums. Svars: 16 g, Platums: 21 mm, Dziļums: 80 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³, Iepakojuma veids: Polimaisiņš. Izcelsmes valsts: Taivāna

Lietošana

Noņemiet kabeļa vadītāju izolāciju ražotāja ieteicamajā garumā 18–26 AWG, ievietojiet katru vadītāju attiecīgajā skrūvju spailē, kas marķēta ar L, R vai +, un pievelciet spiediena plāksnītes skrūvi ar plakanas spraugas skrūvgriezi (≤ 2,5 mm), līdz tā ir droši nostiprināta. Pievienojiet 6,35 mm TRS vīrišķo savienotāju ligzdai. Uzstādiet ierīci paredzētajā vietā, nodrošinot, ka EVA izolācijas puse ir vērsta pret jebkuru vadošu virsmu.

Ieteikumi

Uzticamai ilgstošai darbībai izvietojiet un nostipriniet kabeļus, lai izvairītos no mehāniskas slodzes uz spailēm, ievērojiet 1,0 A strāvas ierobežojumu uz kontaktu un nepakļaujiet ierīci apstākļiem ārpus noteiktā temperatūras diapazona (–10 °C līdz +70 °C). Pirms pievienoto iekārtu ieslēgšanas pārbaudiet pareizu spaiļu piešķīrumu (L, R, +).
