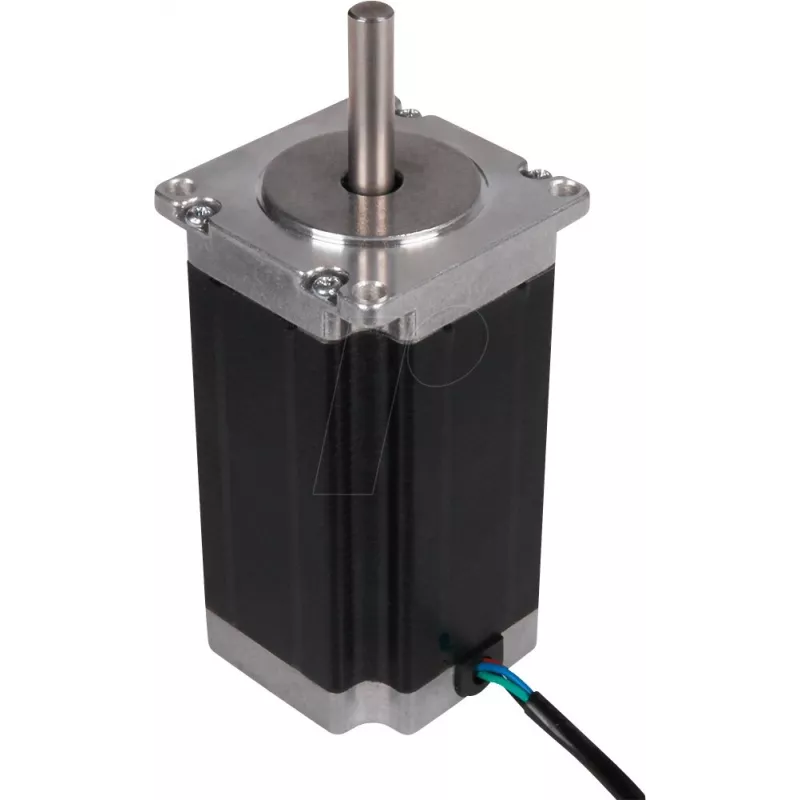

JOY-IT NEMA23-03 pakāpju motors NEMA 23, 1,8°, 3 A, 8,4 V

Precīza kustības vadība prasa motoru, kas nodrošina konsekventu griezes momentu un uzticamu soli. JOY-IT NEMA23-03 ir bipolārs pakāpju motors ar NEMA 23 izmēru, kas paredzēts CNC mašīnām, 3D printeriem un automatizācijas sistēmām, kur precizitāte ir kritiska. Ar 1,8° soli un 2,2 Nm turēšanas griezes momentu tas nodrošina nepieciešamo spēku un precizitāti prasīgām lietojumprogrammām.

Kam tas ir paredzēts

Šis motors ir ideāli piemērots amatniekiem, inženieriem un tehniķiem, kas būvē vai uzlabo CNC frēzes, lāzera grebējus, komponentu izvietošanas mašīnas vai jebkuru projektu, kam nepieciešama izturīga, precīza rotācijas kustība. Tā standarta NEMA 23 montāžas shēma nodrošina saderību ar plašu kronšteinu un savienotāju klāstu.

Galvenās iezīmes

• NEMA 23 izmērs (57 mm) vieglai integrācijai
• Augsts turēšanas griezes moments 2,2 Nm (310 oz-in) lielām slodzēm
• 1,8° solis (200 soļi/apgriezienā) vienmērīgai, precīzai pozicionēšanai
• Bipolārs 4 vadu savienojums lietošanai ar mūsdienu pakāpju draiveriem
• Nominālā strāva 3 A uz fāzi, spriegums 8,4 V
• Izturīga konstrukcija ar B klases izolāciju

Specifikācijas

• Izmērs: NEMA 23
• Solis: 1,8°
• Nominālā strāva: 3 A uz fāzi
• Nominālais spriegums: 8,4 V
• Fāzes pretestība: 2,8 Ω
• Fāzes induktivitāte: 4,5 mH
• Turēšanas griezes moments: 2,2 Nm (310 oz-in)
• Fāžu skaits: 2
• Vadu skaits: 4 (bipolārs)
• Vārpstas diametrs: 6,35 mm (1/4 collas)
• Motora garums: 76 mm
• Rotora inerce: 600 g·cm²
• Izolācijas klase: B klase
• Apkārtējās vides darba temperatūra: no -20°C līdz +50°C
• Dielektriskā izturība: 500 VAC 1 minūti
• Radiālā brīvkustība: maks. 0,02 mm
• Aksiālā brīvkustība: maks. 0,08 mm
• Savienojuma veids: atklāti vadu gali

Padomi

Savienojiet šo motoru ar piemērotu mikropakāpju draiveri (piemēram, DRV8825 vai TB6600) un iestatiet strāvas ierobežojumu uz 3 A vai mazāk, lai novērstu pārkaršanu. Izmantojiet 24-48 V barošanas avotu optimālai ātrdarbībai. Nepārtrauktas darbības gadījumos nodrošiniet atbilstošu siltuma novadi vai aktīvo dzesēšanu.
