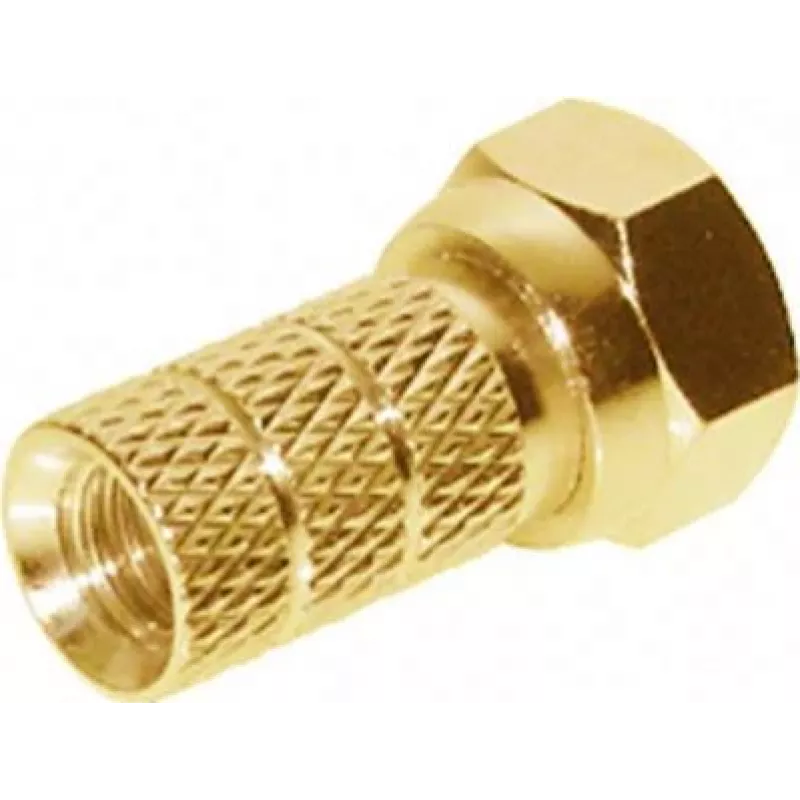

Koaksiālais savienotājs F-tipa ShiverPeaks BS85004-AG

ShiverPeaks BS85004-AG ir F-tipa koaksiālais savienotājs, kas izstrādāts, lai nodrošinātu uzticamus RF savienojumus mājas izklaides un telekomunikāciju iekārtām. Šis viens vīrišķais savienotājs ar 5,2 mm ārējo diametru nodrošina saderību ar standarta F-tipa sievišķajiem ligzdām, ko izmanto televizoros, televizora pierīcēs, modemos un signālu sadales aparatūrā. Paredzēts ikdienišķai uzstādīšanai un neregulārai pārterminēšanai, savienotājs līdzsvaro signāla integritāti un mehānisko izturību ikdienas lietošanai.

Priekšrocības

Savienotājs piedāvā kompaktu, standarta F-tipa vīrišķo saskarni ar stabilu elektrisko kontaktu un zemu ievietošanas zudumu, ja tas ir pareizi uzstādīts. Tā metāla korpuss un noteiktais kontakta diametrs palīdz uzturēt ekranējumu un samazināt traucējumus koaksiālajos kabeļos. Pārdots pa vienam, tas ir piemērots mērķtiecīgai nomaiņai vai viena punkta uzstādīšanai, kur nepieciešami precīzi savienotāja izmēri un paredzama veiktspēja.

Piemērots

• Koaksiālo kabeļu pievienošanai televizoriem un televizora pierīcēm
• Kabeļu terminēšanai satelīta vai antenas padevei
• Modemu un kabeļu tīkla vārteju savienošanai ar koaksiālajiem tīkliem
• Viena bojāta F-tipa savienotāja remontam vai nomaiņai

Galvenās specifikācijas

• Savienotāja veids: F-tipa vīrišķais koaksiālais savienotājs
• Kontakta ārējais diametrs: 5,2 mm (vīrišķais kontakts)
• Daudzums iepakojumā: pārdots pa vienam gab.
• Lietošana: RF signāla pārraide televīzijai, satelītam, antenai un platjoslas savienojumam
• Saderība: paredzēts standarta koaksiālo kabeļu saskarnēm un F-tipa sievišķajām ligzdām

Kā lietot

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi, lai atklātu centrālo vadītāju līdz ieteicamajam garumam F-tipa terminēšanai. Uzbīdiet savienotāju uz kabeļa tā, lai centrālais vadītājs atrastos vīrišķajā tapā un ekrāns veidotu ciešu kontaktu ar korpusu. Nostipriniet savienotāju atbilstoši savienotāja montāžas metodei (presēšana, kompresija vai vītņošana, atkarībā no konkrētā varianta). Pēc uzstādīšanas pārbaudiet, vai savienotājs ir cieši pieguļošs un vai kabelis nodrošina stabilu signālu pievienotajai ierīcei.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet šo F-tipa savienotāju ar pareizi sagatavotu atbilstošas impendances koaksiālo kabeli un nodrošiniet ciešu mehānisko savienojumu ar savietojamo sievišķo ligzdu. Izvairieties no pārmērīgas liekšanas vai griezes momenta savienojuma vietā un pārbaudiet signāla nepārtrauktību ar mērinstrumentu vai testējot pievienoto iekārtu pēc uzstādīšanas.
