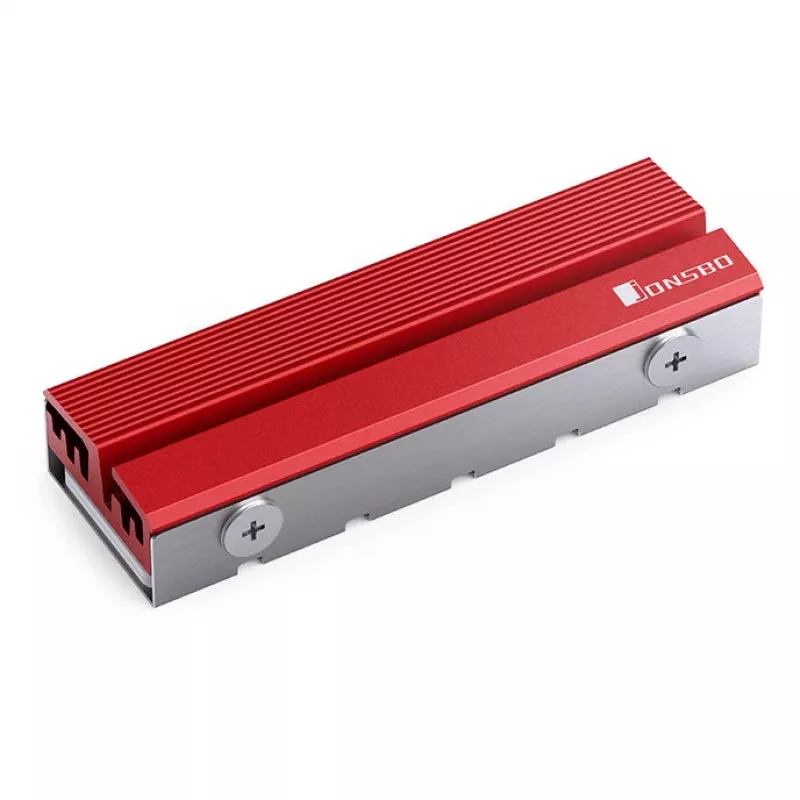

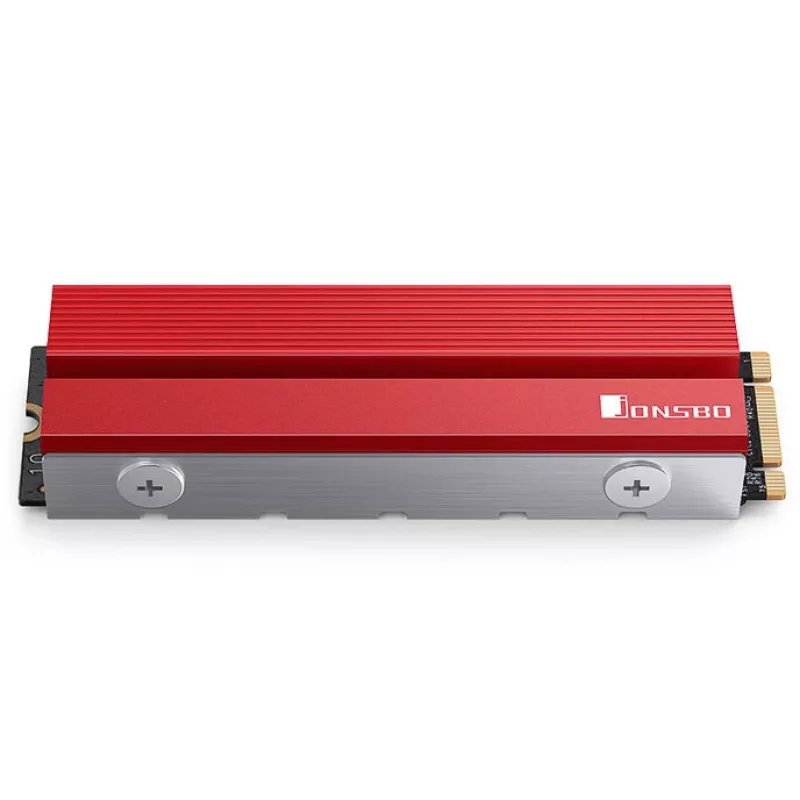

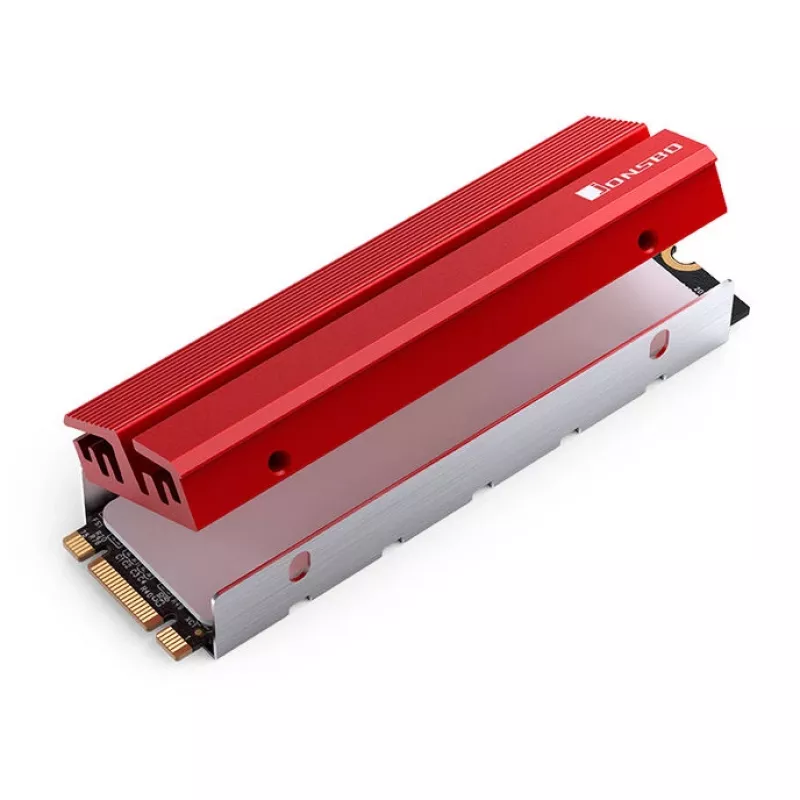

M.2 SSD dzesētājs Jonsbo M.2-6 RED 2280 pasīvs radiators 2280 NVMe/SATA diskiem

Jonsbo M.2-6 Sarkans 2280 ir pasīvs M.2 SSD dzesētājs, kas izstrādāts 2280 formas faktora NVMe un SATA diskiem. Kompaktais alumīnija radiators tiek tieši uzstādīts uz M.2 diska, lai uzlabotu siltuma izkliedi, palīdzot uzturēt nemainīgu veiktspēju un samazinot termiskās regulēšanas risku galddatoru un mazo formas faktoru sistēmās. Tā zemā profila dizains un sarkanā apdare ir paredzēta, lai iederētos dažādās mātesplatēs un korpusos, kur nepieciešama papildu pasīvā dzesēšana M.2 atmiņai.

Priekšrocības

Jonsbo M.2-6 Sarkans 2280 nodrošina uzlabotu siltumvadītspēju salīdzinājumā ar nedzesētu moduli, palielinot virsmas laukumu un veicinot siltuma pārnesi prom no SSD kontrollera un NAND mikroshēmām. Kā pasīvs risinājums tas darbojas klusi un neprasa strāvu vai gaisa plūsmas kontroli. Kompaktais, zemā profila formas faktors atvieglo uzstādīšanu šaurās vietās un mazos korpusos, savukārt tiešās piestiprināšanas dizains nodrošina pastāvīgu kontaktu ar disku efektīvai siltuma izkliedei.

Piemērots

• Galddatoriem un darbstacijām ar M.2 2280 NVMe vai SATA SSD diskiem
• Mazo formas faktoru (SFF) korpusiem, kur aktīvā dzesēšana ir ierobežota
• Sistēmām, ko izmanto ilgstošām slodzēm, piemēram, video rediģēšanai, spēlēm vai intensīvai failu pārsūtīšanai
• Uzlabojumiem, kur priekšroka tiek dota pasīvai, bezapkopes termiskai pārvaldībai

Galvenās specifikācijas

• Saderība: M.2 2280 formas faktors (atbalsta gan NVMe, gan SATA M.2 diskus)
• Dzesēšanas veids: Pasīvs radiators (bez ventilatora)
• Materiāls: Siltumvadošs metāla sakausējums (alumīnija bāzes radiators)

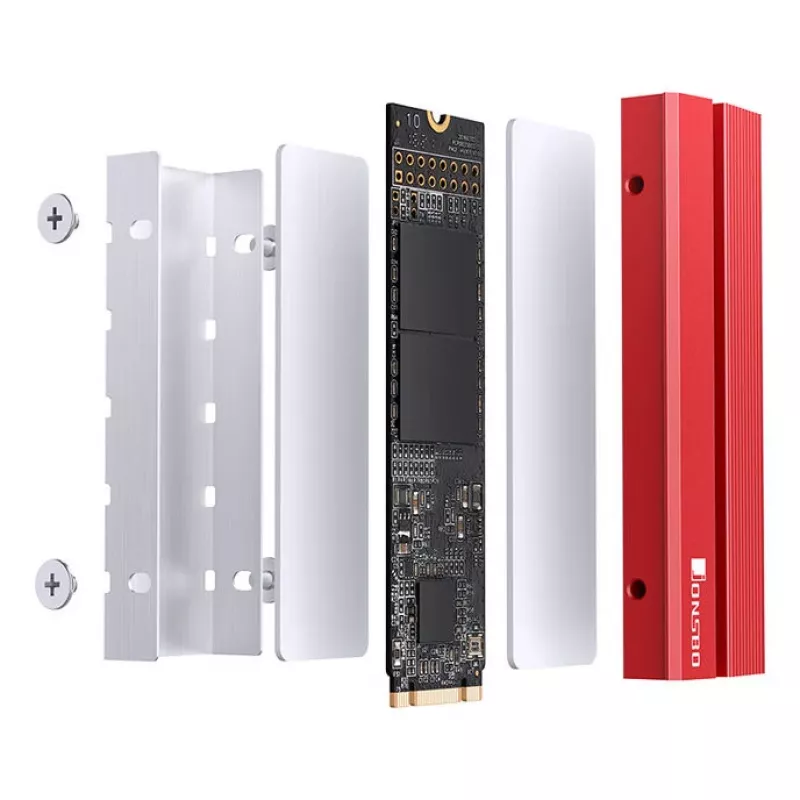

• Montāža: Tieša piestiprināšana pie M.2 moduļa ar siltumvadošu saskarni
• Profils: Zema profila dizains, piemērots ierobežotām telpām
• Apdare: Sarkana anodēta virsma izskatam un izturībai pret koroziju

Kā lietot

Izslēdziet sistēmu un atvienojiet to no strāvas pirms uzstādīšanas uzsākšanas. Noņemiet mātesplates statīvu vai esošo M.2 pārsegu, ja nepieciešams, pēc tam ievietojiet M.2 2280 SSD pieslēgvietā pareizā leņķī un nostipriniet to saskaņā ar mātesplates instrukcijām. Notīriet diska virsmu, ja nepieciešams, uzklājiet komplektā iekļauto termisko paliktni vai saskarni uz SSD virsmas, un novietojiet Jonsbo M.2-6 Sarkans 2280 radiatoru tieši virs moduļa. Piestipriniet radiatoru saskaņā ar pievienoto montāžas metodi, lai nodrošinātu pastāvīgu kontaktu. Salieciet sistēmu atpakaļ un pārbaudiet pareizu darbību un temperatūras uzvedību pie tipiskām slodzēm.

Ieteikumi

Optimālai termiskai veiktspējai pārliecinieties, ka SSD un radiatora saskarne ir tīra un termiskais paliktnis ir pareizi novietots. Ja iespējams, izmantojiet sistēmās ar nelielu korpusa gaisa plūsmu, lai palīdzētu pasīvajai izkliedei. Pirms uzstādīšanas pārbaudiet brīvo vietu virs M.2 slota un pārliecinieties, ka mātesplates montāžas punkts ir saderīgs ar 2280 zema profila radiatoru.
