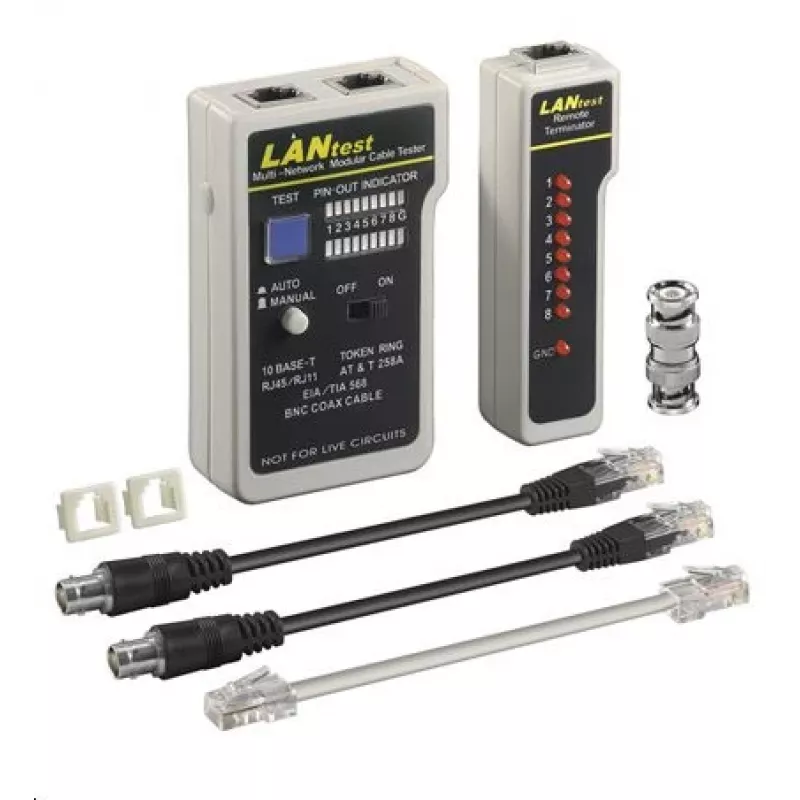

Microconnect CAB-TEST4 tīkla kabeļu testeris Pelēks

Microconnect CAB-TEST4 ir kompakts tīkla kabeļu testeris RJ11/RJ12/RJ45 savienotājiem, kas paredzēts nepārtrauktības pārbaudei un pārtraukumu vai pāru krustojumu noteikšanai datu un telefona kabeļos. Piemērots CAT5 un CAT6 tīkla vadiem, kā arī ISDN savienojumiem, testeris palīdz ātri pārbaudīt pareizu kontaktu savienojumu un ekranējumu.

Priekšrocības

Ierīce nodrošina skaidru LED indikāciju savienojuma testam astoņiem atsevišķiem vadiem plus ekranējumam, ļaujot ātri noteikt pārrāvumus, īssavienojumus un pāru samainījumu. Tās kompaktie izmēri (80 mm × 23 mm × 57 mm) un vieglā konstrukcija padara to pārnēsājamu lietošanai uz vietas. Testeris darbojas ar 9 V bateriju (nav iekļauta), piedāvājot vienkāršu darbību bez ārējiem barošanas avotiem.

Piemērots

• CAT5 un CAT6 Ethernet savienojuma un sadales paneļu kabeļu testēšanai
• ISDN un telefona (RJ11/RJ12) vadu pārbaudei
• Nepārtrauktības problēmu, pārrāvumu vai īssavienojumu un pāru apmaiņas noteikšanai

Galvenās specifikācijas

• Zīmols: MicroConnect
• Modelis: CAB-TEST4
• Atbalstītie savienotāji: RJ11, RJ12, RJ45
• Piemērotie kabeļu tipi: CAT5, CAT6, ISDN/telefona
• Indikatori: LED 8 vadiem + ekranējumam
• Barošana: 9 V baterija (nav iekļauta)
• Izmēri: 80 mm (P) × 23 mm (D) × 57 mm (A)
• MPN: CAB-TEST4
• EAN: 5711045330384

Lietošana

Ievietojiet testerī 9 V bateriju un pievienojiet vienu kabeļa galu galvenajai ierīcei, bet otru – tālvadības/terminatora ierīcei, ja tāda ir. Aktivizējiet testeri saskaņā ar ierīces slēdzi; novērojiet LED secību, lai apstiprinātu pareizu kontaktu izvietojumu un ekranējumu. Izmantojiet LED, lai noteiktu pārrāvumus, īssavienojumus vai pāru apvēršanu, un interpretējiet rezultātus, salīdzinot LED shēmu ar paredzamo tiešo vai krustoto vadu konfigurāciju.

Ieteikumi

Lai iegūtu ticamus rezultātus, pārliecinieties, ka savienotāju kontakti ir tīri, un pārbaudiet abus garo posmu galus. Nomainiet 9 V bateriju, ja LED spilgtums ir samazināts. Izmantojiet sausā vidē un uzglabājiet testeri aizsargmaciņā, lai izvairītos no mehāniskiem bojājumiem.
