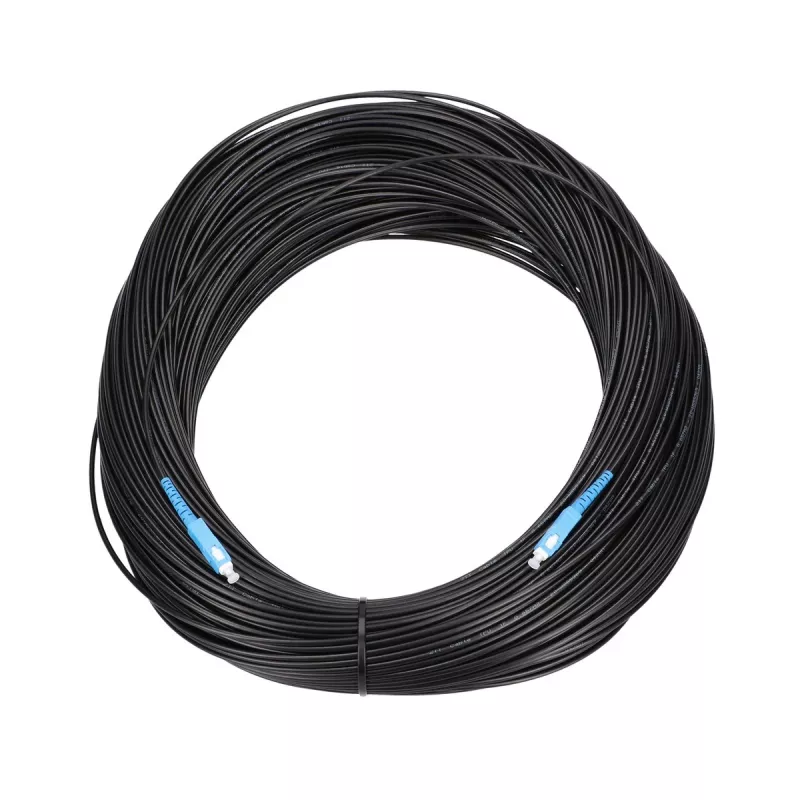

Optiskais ielāpu vads Extralink SC/UPC–SC/UPC vienmoda G.652D simplekss 100 m nomešanas kabelis

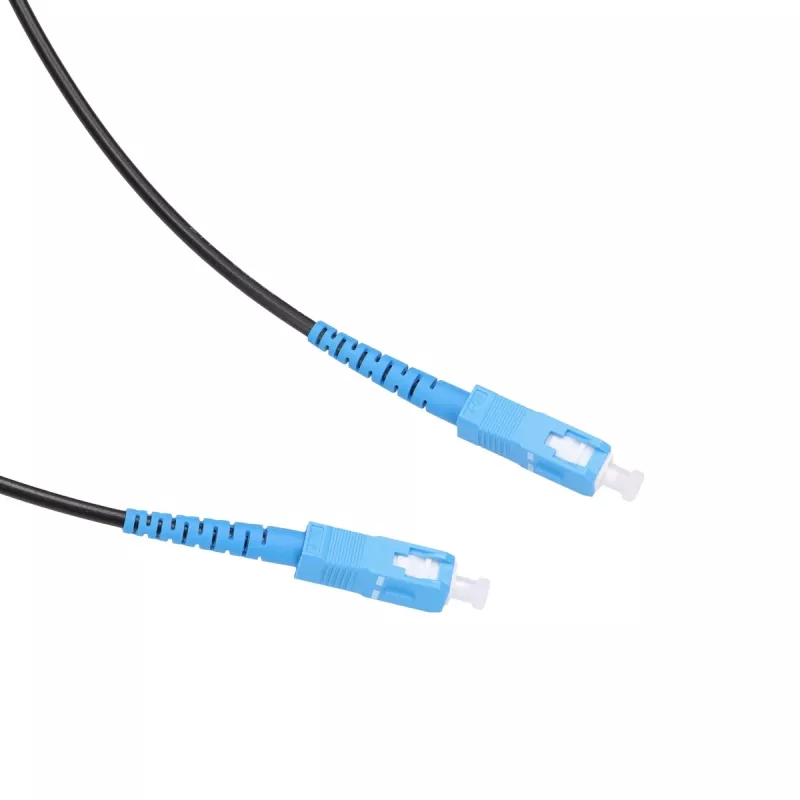

Optiskās šķiedras ielāpu vads Extralink SC/UPC–SC/UPC vienmoda G.652D simplekss 100 m nomešanas kabelis ir iepriekš terminēts vienmoda šķiedras savienotājs ar SC/UPC savienotājiem abos galos un simpleksa konstrukciju. Paredzēts nomešanas savienojumiem, šķiedru ielāpu savienošanai un iekārtu starpsavienojumiem piekļuves tīklos un FTTH instalācijās, kabelis izmanto ITU-T G.652D šķiedru, lai nodrošinātu standarta vienmoda pārraides veiktspēju 100 m garumā. Savienotāju gali nodrošina ātru ievietošanu ielāpu paneļos, optiskajos sadales rāmjos un aktīvajās ierīcēs bez lauka terminēšanas.

Priekšrocības

Šis Extralink ielāpu vads apvieno rūpnīcā pulētus SC/UPC savienotājus ar G.652D vienmoda šķiedru, lai nodrošinātu paredzamu vājinājumu un atgriezenisko zudumu, kas piemērots tipiskām piekļuves un pēdējā jūdža saitēm. Simpleksa dizains saglabā maršrutēšanu vienkāršu šaurās vietās un samazina apjomu, ja nepieciešama tikai viena šķiedra. 100 m garumā kabelis aptver tipiskus nomešanas posmus starp sadales punktiem un telpām vai starp iekārtu plauktiem un optiskajiem moduļiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Izvelciet ielāpu vadu starp diviem savienojuma punktiem, izvairoties no asām locījumu vietām un stiepes spriedzes; ievērojiet vienmoda šķiedrai ieteikto locījuma rādiusu, lai novērstu pārmērīgu vājinājumu. Ievietojiet SC/UPC savienotājus attiecīgajā adapterī vai raiduztvērējā, līdz tie noklikšķ, un pārliecinieties, ka atslēgas izlīdzinājums ir pareizs. Stacionārām instalācijām nostipriniet kabeli ar kabeļu pārvaldības aprīkojumu sadales rāmī vai gar nomešanas maršrutu. Ja nepieciešama tīrīšana, izmantojiet šķiedras kvalitātes tīrīšanas rīkus uz savienotāju uzgaļiem pirms savienošanas.

Ieteikumi

Uzglabājiet un uzstādiet ielāpu vadu putekļu brīvā vidē; vienmēr pārbaudiet un notīriet SC/UPC gala virsmas pirms savienojuma, lai uzturētu zemu ievietošanas zudumu. Izvairieties no atkārtotas locīšanas netālu no savienotāju galiem un aizsargājiet kabeli no saspiešanas vai saskares ar šķidrumiem. Ilgtermiņa instalācijām pārbaudiet saites zudumu ar optisko jaudas mērītāju vai OTDR pēc terminēšanas vai savienošanas, lai apstiprinātu atbilstību sistēmas zudumu budžetam.
