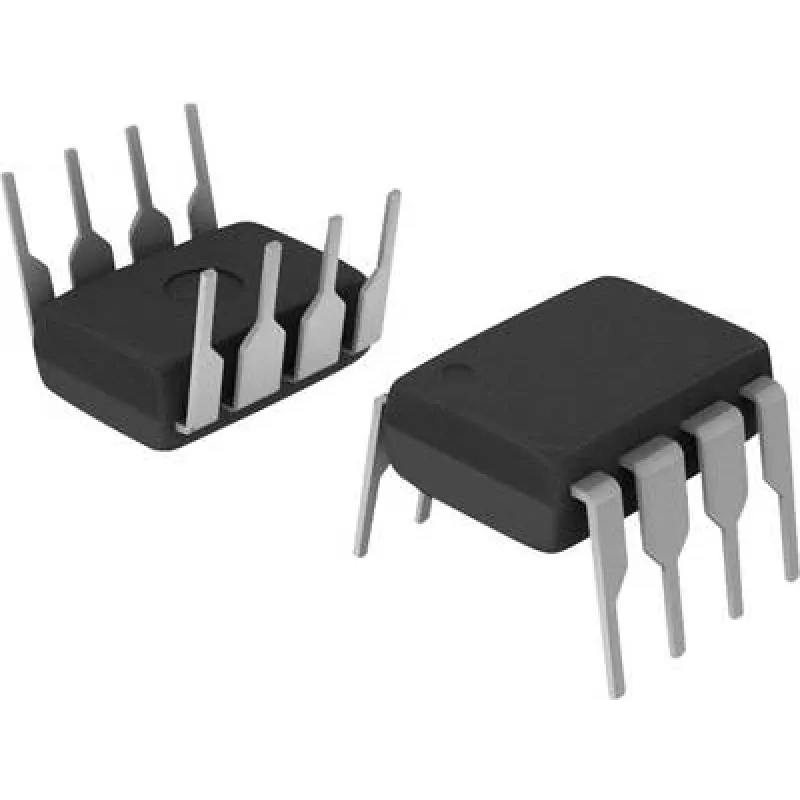

Optrona vārtu draiveris BROADCOM HCPL-3180-000E DIP-8 Push-Pull Totem-Pole maiņstrāvai/līdzstrāvai

BROADCOM HCPL-3180-000E ir optrona vārtu draiveris DIP-8 korpusā, kas nodrošina galvanisko izolāciju starp vadības un jaudas posmiem. Ierīcei ir push-pull (totem-pole) izejas pakāpe, un tā paredzēta jaudas pārslēgšanas ierīču vārtu ieeju vadīšanai gan maiņstrāvas, gan līdzstrāvas sistēmās. Tipiski pielietojumi ietver izolētu vārtu vadību IGBT, MOSFET un citiem jaudas slēdžiem, ko izmanto invertoros, motoru piedziņās un barošanas blokos, kur nepieciešama uzticama pārslēgšanās veiktspēja un elektriskā izolācija.

Priekšrocības

Optrona vārtu draiveris apvieno augstsprieguma izolāciju ar push-pull izeju, nodrošinot zemās un augšējās puses vārtu vadību bez tieša elektriska savienojuma starp vadības un jaudas ķēdēm. Tā DIP-8 korpuss vienkāršo caurumu montāžu un prototipēšanu, savukārt totem-pole izeja nodrošina ātrākus pārejas laikus un definētus loģikas līmeņus, kas piemēroti dažādu vārtu kapacitāšu vadīšanai. Ierīce samazina trokšņu pāreju jutīgajā vadības elektronikā, uzturot galvanisko izolāciju starp ieeju un izeju.

Piemērots

• Izolētai IGBT un MOSFET jaudas posmu vārtu vadībai
• Invertoru un motoru piedziņas vadības ķēdēm
• Maiņstrāvas un līdzstrāvas jaudas pārveidošanas sistēmām
• Impulsveida barošanas blokiem un izolētām vadības saskarnēm

Galvenās specifikācijas

• Korpusa veids: DIP-8 caurumu montāžai
• Izejas pakāpe: push-pull (totem-pole)
• Izolācija: galvaniskā izolācija starp ieeju un izeju
• Funkcija: optiski izolēts vārtu draiveris jaudas tranzistoriem
• Signāla veids: digitālā ieeja jaudas slēdžu vārtu spaiļu vadīšanai

Kā lietot

Novietojiet ierīci uz iespiedshēmas plates ar standarta DIP-8 nospiedumu vai izmantojiet saderīgu ligzdu prototipēšanai. Nodrošiniet ieejas LED ar atbilstošu tiešo strāvu caur strāvu ierobežojošu rezistoru no vadības loģikas avota, ievērojot ierīces ieejas polaritāti. Pievienojiet izejas spailes vārtu draivera vadiem un nodrošiniet nepieciešamās barošanas līnijas vārtu draivera ķēdei. Saglabājiet ieteicamos minimālos attālumus un caurejošos attālumus uz iespiedshēmas plates, lai saglabātu izolāciju, un ievērojiet jaudas tranzistora datu lapas norādījumus par vārtu rezistoru un slāpētāja izmantošanu. Ievērojiet ražotāja ieteiktos barošanas spriegumus un ieejas strāvas, lai nodrošinātu uzticamu pārslēgšanos un ierīces ilgmūžību.

Ieteikumi

Lai sasniegtu labākos rezultātus, izmantojiet pareizas iespiedshēmas plates izkārtojuma metodes, lai samazinātu izkliedēto induktivitāti un kapacitāti uz vārtu un jaudas vadiem, novietojiet atsaistes kondensatorus tuvu draivera barošanas spailēm un pievienojiet atbilstošus vārtu rezistorus, lai kontrolētu pārslēgšanās ātrumu un ierobežotu di/dt. Pārbaudiet izolācijas prasības savai sistēmai un testējiet pārslēgšanās veiktspēju paredzamajos slodzes un temperatūras apstākļos.
