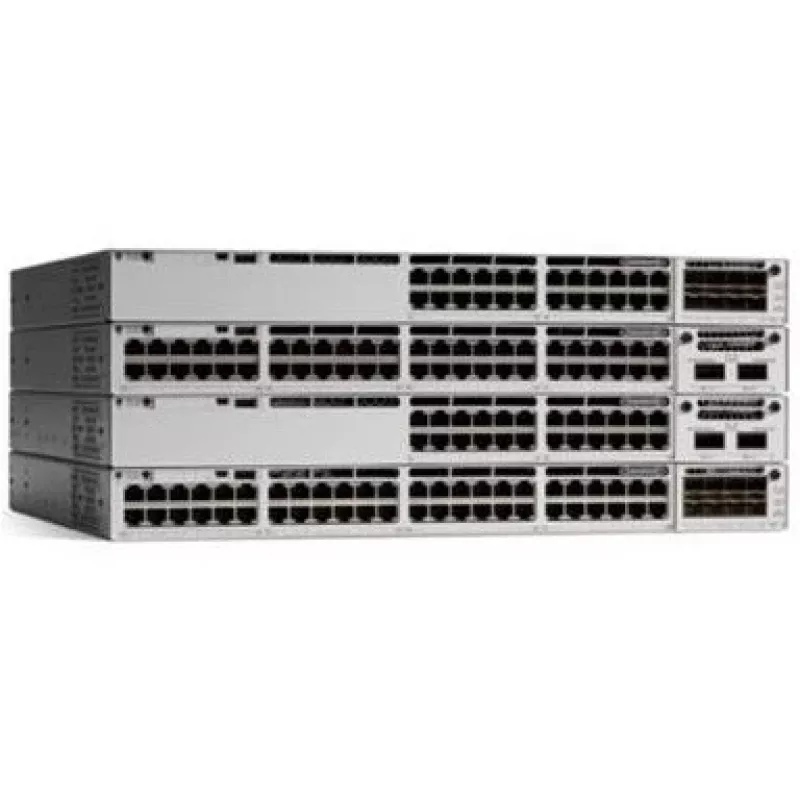

Pārvaldīts L2/L3 tīkla slēdzis Cisco C9300L-48T-4X-A

Cisco C9300L-48T-4X-A ir pārvaldīts L2/L3 tīkla slēdzis no Catalyst 9300 sērijas, kas piedāvā 48 Gigabit Ethernet (10/100/1000) RJ-45 pieslēgvietas un četras 10GbE augšupsaites pieslēgvietas. Veidots uz Catalyst 9300 platformas, tas atbalsta augsta blīvuma uzņēmumu piekļuvi, programmatūras definētas piekļuves (SD-Access) pamatus un x86 bāzes arhitektūru, kas nodrošina uzlabotu programmējamību un nākotnes paplašināšanas iespējas.

Priekšrocības

Šis pārvaldītais slēdzis nodrošina augstu pieslēgvietu blīvumu un uzticamu veiktspēju ar 2. un 3. līmeņa funkciju atbalstu, 32 000 ierakstu MAC adrešu tabulu un atbilstību plaši izplatītiem IEEE tīkla standartiem. Tas atbalsta noturīgu stekojamu darbību, izmantojot Cisco StackWise, un augsta blīvuma strāvas padevi, izmantojot Cisco StackPower un UPOE/PoE+ iespējas saderīgos modeļos. Cisco IOS XE piedāvā modernas OS programmējamību, drošības funkcijas un IoT konverģences iespējas.

Piemērots

• Uzņēmumu piekļuves slāņa izvēršanai universitātes pilsētiņu un filiāļu tīklos
• Datu sadales skapjiem un statīvā montējamām instalācijām, kur nepieciešama 48 pieslēgvietu Gigabit savienojamība
• Vidēm, kur nepieciešama pārvaldīta L2/L3 komutācija ar SD-Access integrāciju

Galvenās specifikācijas

• Modelis: C9300L-48T-4X-A
• Pieslēgvietas: 48 × Gigabit Ethernet (10/100/1000) RJ-45
• Augšupsaites: 4 × 10GbE (SFP+ vai atbilstoši platformas specifikācijai)
• Slēdža tips: Pārvaldīts L2/L3
• MAC adrešu tabula: 32 000 ierakstu
• Tīkla standarti: IEEE 802.1s, 802.3z, 802.3u, 802.3bz, 802.3ap, 802.3af, 802.3ad, 802.1x, 802.1w, 802.1p, 802.1Q, 802.1D
• Krāsa: Pelēka

Kā lietot

Uzstādiet slēdzi standarta 19 collu statīvā, izmantojot statīva stiprinājuma kronšteinus. Savienojiet piekļuves ierīces ar 48 Gigabit RJ-45 pieslēgvietām un pievienojiet augšupsaites moduļus vai SFP+ raiduztvērējus 10GbE augšupsaites pieslēgvietām pēc nepieciešamības. Konfigurējiet slēdža pamatiestatījumus un VLAN, izmantojot Cisco IOS XE komandrindas saskarni (CLI) vai atbalstītu pārvaldības platformu. Izmantojiet StackWise, lai izveidotu noturīgu steku, izvēršot vairākus Catalyst 9300 slēdžus, un iespējojiet nepieciešamās PoE/UPOE funkcijas, ja barojat pievienotās ierīces.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, novietojiet slēdzi temperatūras kontrolētā statīvā, uzturiet programmaparatūru atjauninātu uz jaunāko Cisco IOS XE laidienu, kas atbalstīts C9300L-48T-4X-A, un sekojiet Cisco norādījumiem par stekošanu un strāvas konfigurāciju. Pirms izvēršanas plānojiet VLAN, QoS un drošības politikas, lai nodrošinātu konsekventu piekļuves slāņa darbību.
