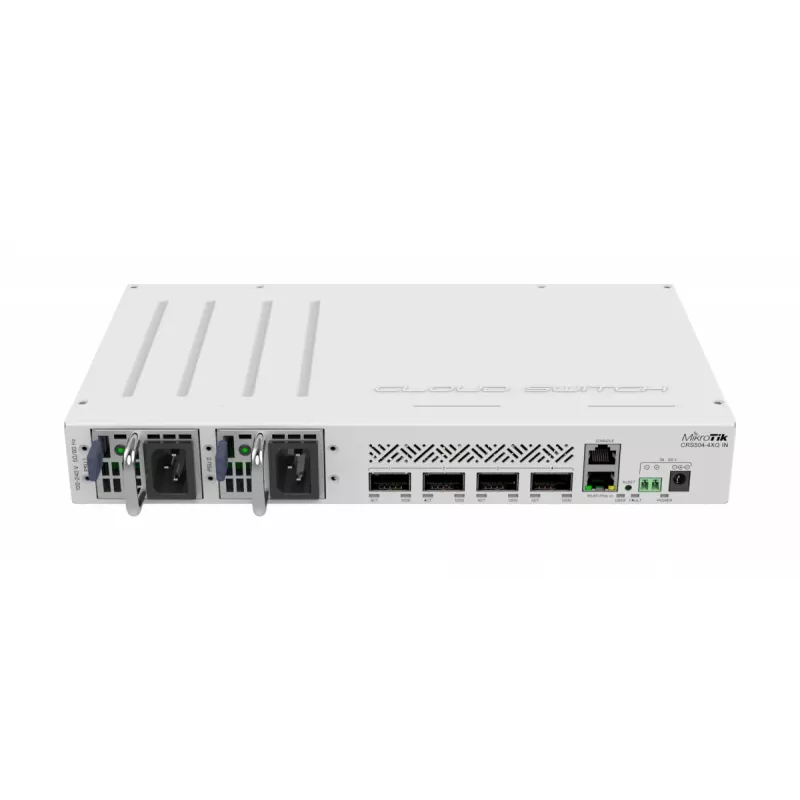

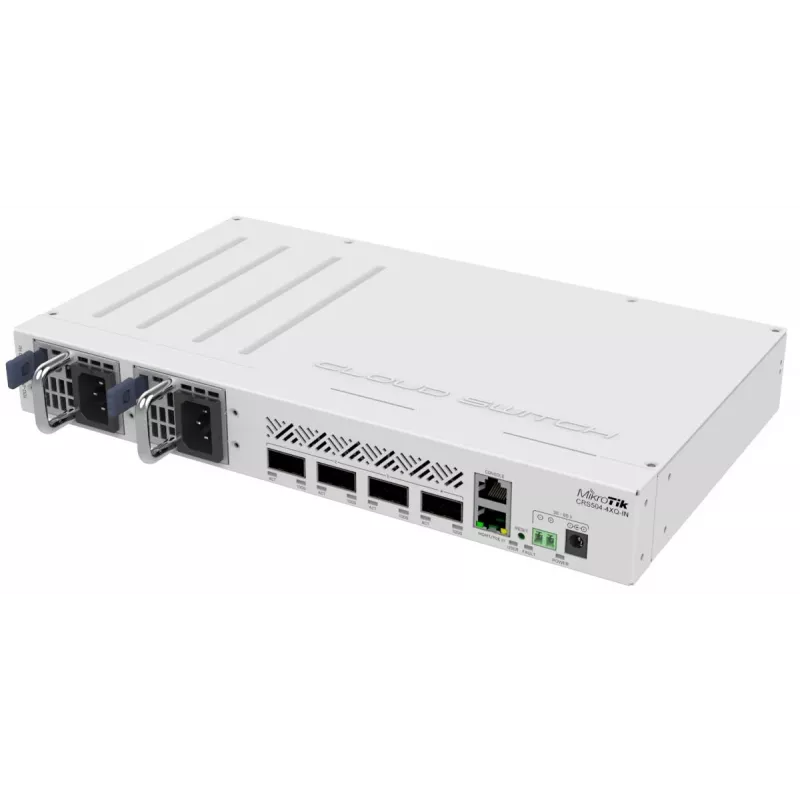

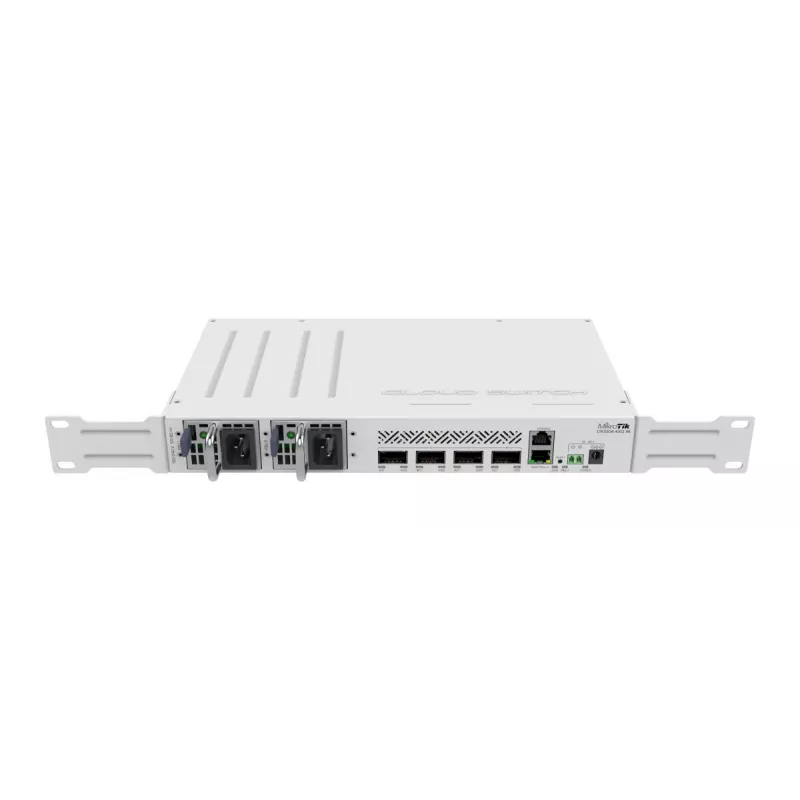

Pārvaldīts L3 slēdzis MikroTik CRS504-4XQ-IN

MikroTik CRS504-4XQ-IN ir kompakts, pārvaldīts L3 slēdzis ar četriem QSFP28 portiem, kas nodrošina 100 gigabitu savienojumu, un vienu Fast Ethernet pārvaldības portu. Izstrādāts ar zemu enerģijas patēriņu (aptuveni 25 W bez papildierīcēm) un vairākām barošanas iespējām, iekārta atbalsta uzstādīšanu statīvā un piestiprināšanu pie sienas. Tā Marvell DX4310 slēdža mikroshēma nodrošina elastīgas portu konfigurācijas, tostarp sadalīšanu uz 25 Gbit līnijām un jauktu ātrumu izvietojumus.

Priekšrocības

Slēdzis nodrošina četrus 100 gigabitu QSFP28 portus, kurus katru var sadalīt četros 25 Gbit kanālos, ļaujot izveidot līdz pat 16 atsevišķiem 25 Gbit savienojumiem; portus pēc vajadzības var izmantot arī 100G, 40G, 10G vai 1G saitēm. Pārvaldībai pieejams speciāls Fast Ethernet RJ-45 ports. Ierīce ir energoefektīva, kompakta un izmanto pārbaudītu Marvell DX4310 mikroshēmu stabilai lielas kapacitātes komutācijai. Tā atbalsta IEEE 802.3bt un piedāvā saderību ar PoE spējīgu infrastruktūru kā daļu no elastīgām izvietošanas iespējām.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Universitātes pilsētiņas vai laboratoriju tīklu jaunināšana no 10/25G uz 100G mugurkauliem
• Augstas caurlaidības pētniecības vai genomikas datu tīkli
• Jaukta ātruma agregācijas slēdži interneta pakalpojumu sniedzēju vai uzņēmumu malas izvietojumos
• Maza izmēra statīva vai sienas stiprinājuma instalācijas, kur svarīgs zems enerģijas patēriņš

Galvenās specifikācijas

• Modelis: MikroTik CRS504-4XQ-IN
• Slēdža tips: Pārvaldīts L3
• 100G porti: 4 × QSFP28 (katrs atbalsta 4 × 25G sadalīšanu)
• Pārvaldības ports: 1 × Fast Ethernet (10/100) RJ-45
• Slēdža mikroshēma: Marvell DX4310
• Barošana: līdzstrāvas ieeja 36–57 V, enerģijas patēriņš ~25 W (bez papildierīcēm)
• Standarti: IEEE 802.3bt

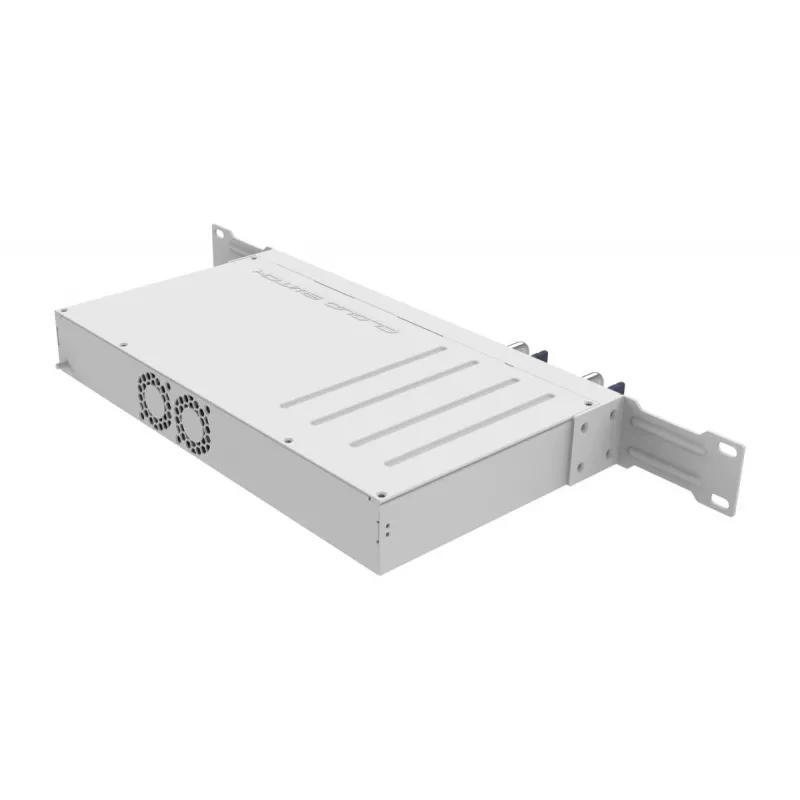

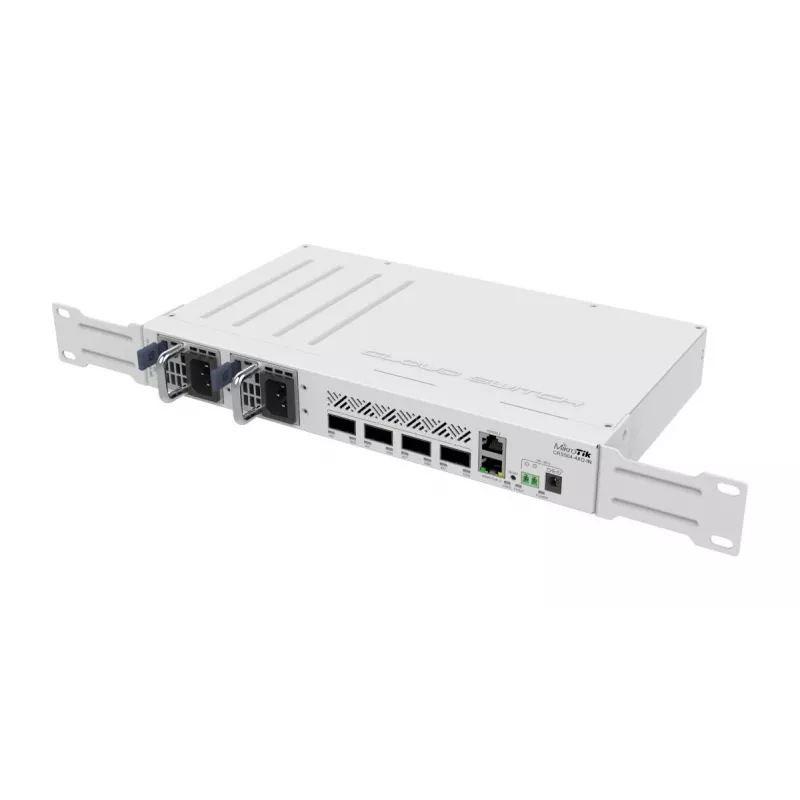

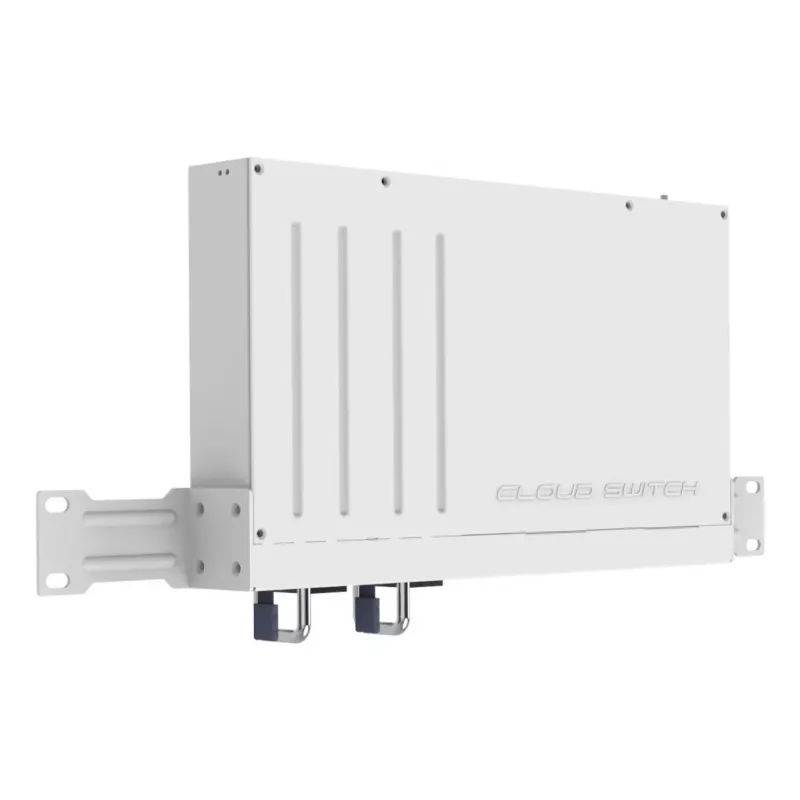

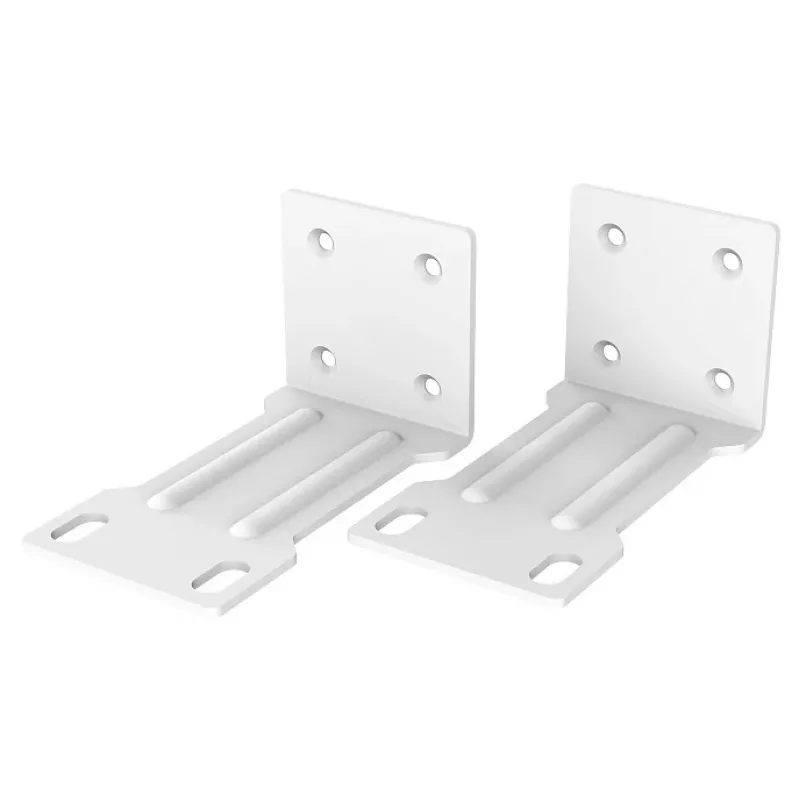

• Formas faktors: 1U, uzstādāms statīvā; piemērots arī stiprināšanai pie sienas
• Krāsa: Balta

Kā lietot

Uzstādiet CRS504-4XQ-IN statīvā vai piestipriniet pie sienas un pievienojiet piemērotu līdzstrāvas avotu diapazonā no 36 līdz 57 V. Izmantojiet QSFP28 moduļus vai sadalošos kabeļus, lai pievienotu 100G vai vairākas 25G galiekārtas; standarta SFP+/SFP28 raiduztvērēji vai DAC/aktīvie kabeļi tiek atbalstīti, izmantojot atbilstošus adapterus vai sadalošos komplektus. Pievienojiet Fast Ethernet RJ-45 portu savam pārvaldības tīklam, lai piekļūtu MikroTik pārvaldības saskarnei konfigurācijai, maršrutēšanai, VLAN un L3 politikām. Ievērojiet standarta drošības praksi, strādājot ar optiskajiem moduļiem un ieslēdzot tīkla iekārtu.

Ieteikumi

Jaukta ātruma izvietojumos iepriekš plānojiet portu kartējumu (kuri QSFP28 porti apkalpos 100G, 40G vai 4×25G) un pārliecinieties, ka tiek izmantoti saderīgi raiduztvērēji vai sadalītāji. Pārbaudiet strāvas avota saderību ar ierīces līdzstrāvas ieejas diapazonu un nodrošiniet pienācīgu ventilāciju šaurās instalācijās.
