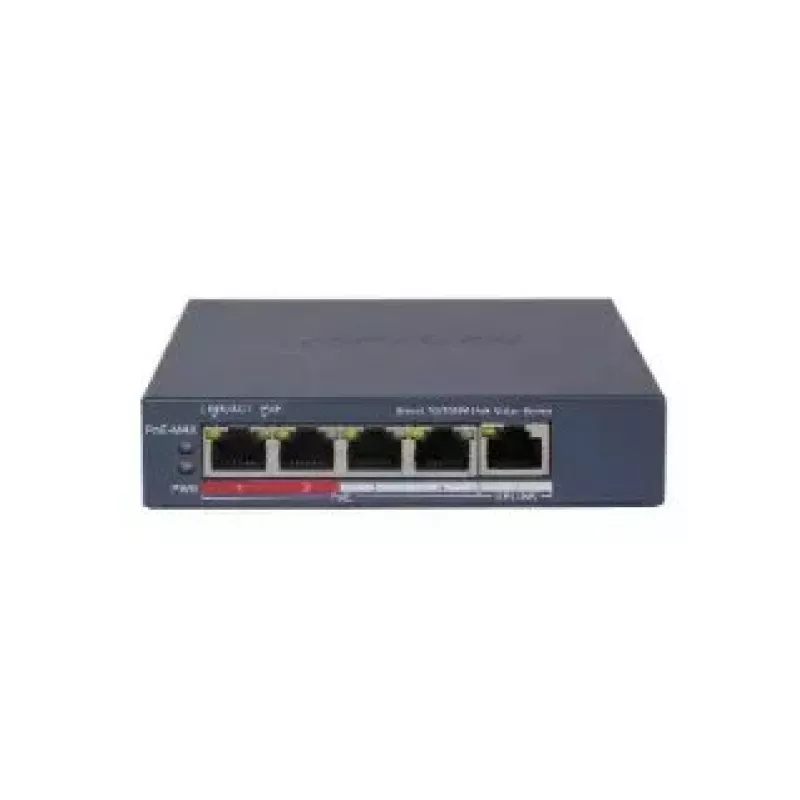

Pārvaldīts PoE slēdzis Hikvision Pro Series 4 portu Fast Ethernet (5x 10/100 RJ-45, 54V DC, 2000 MAC, 1.2 Gbit/s)

Hikvision Pro sērijas pārvaldīts PoE slēdzis ar četriem PoE iespējotiem Fast Ethernet portiem plus vienu papildu Fast Ethernet augšupsaiti nodrošina kompaktu, pārvaldītu komutāciju mazām tīkla izvietojumiem. Ierīce atbalsta IEEE 802.3af/at PoE standartus, 2000 ierakstu MAC adrešu tabulu un komutācijas jaudu 1,2 Gbit/s. Darbojas no 54 V līdzstrāvas ieejas un ir pieejams pie sienas stiprināmā, pelēkā metāla korpusā. Slēdzis ir paredzēts IP kameru, VoIP ierīču un citu PoE galapunktu barošanai un savienošanai, vienlaikus piedāvājot pamata pārvaldības funkcijas, piemēram, VLAN, STP/RSTP un topoloģijas atpazīšanu vieglai integrācijai novērošanas un piekļuves tīklos.

Priekšrocības

Slēdzis piedāvā centralizētu PoE barošanas piegādi ar kopējo PoE budžetu 45 W, vienkāršojot barotu ierīču uzstādīšanu bez atsevišķiem barošanas blokiem. Pārvaldības funkcijas ietver 802.1Q VLAN atbalstu, STP/RSTP cilpu novēršanu un PoE sargmodu, lai noteiktu un restartētu nereaģējošas kameras. Papildu priekšrocības ietver kabeļa noteikšanu un līdz pat 300 m liela attāluma PoE pārraidi paplašinātiem izvietojumiem, kā arī 6 kV pārsprieguma aizsardzību, lai samazinātu pārejas spriegumu risku. Tā mazais izmērs un pie sienas stiprināma konstrukcija padara to piemērotu ierobežotām telpām.

Piemērots

• Mazām IP kameru sistēmām un CCTV perimetra instalācijām
• VoIP tālruņiem un mazo biroju telefonijas iestatījumiem
• Perimetra tīkla segmentiem, kam nepieciešama pārvaldīta komutācija un VLAN
• Vietām, kur nepieciešama paplašināta PoE sasniedzamība vai pārsprieguma aizsargāti savienojumi

Galvenās specifikācijas

• Slēdža veids: Pārvaldīts
• Porti: 5 × 10/100 Mb/s RJ-45 (4 PoE iespējoti, 1 augšupsaite)
• PoE standarti: IEEE 802.3af un IEEE 802.3at
• Kopējais PoE jaudas budžets: 45 W
• MAC adrešu tabulas ietilpība: 2000 ierakstu
• Komutācijas jauda: 1,2 Gbit/s
• Tīkla funkcijas: 802.1Q VLAN, 802.1D, 802.1w, STP/RSTP
• Liela attāluma PoE pārraide līdz 300 m
• Pārsprieguma aizsardzība: 6 kV
• Barošanas ieeja: 54 V līdzstrāva caur DC-in spraudni
• Fiziskā uzbūve: pie sienas stiprināms, pelēks korpuss; svars aptuveni 0,26 kg

Kā lietot

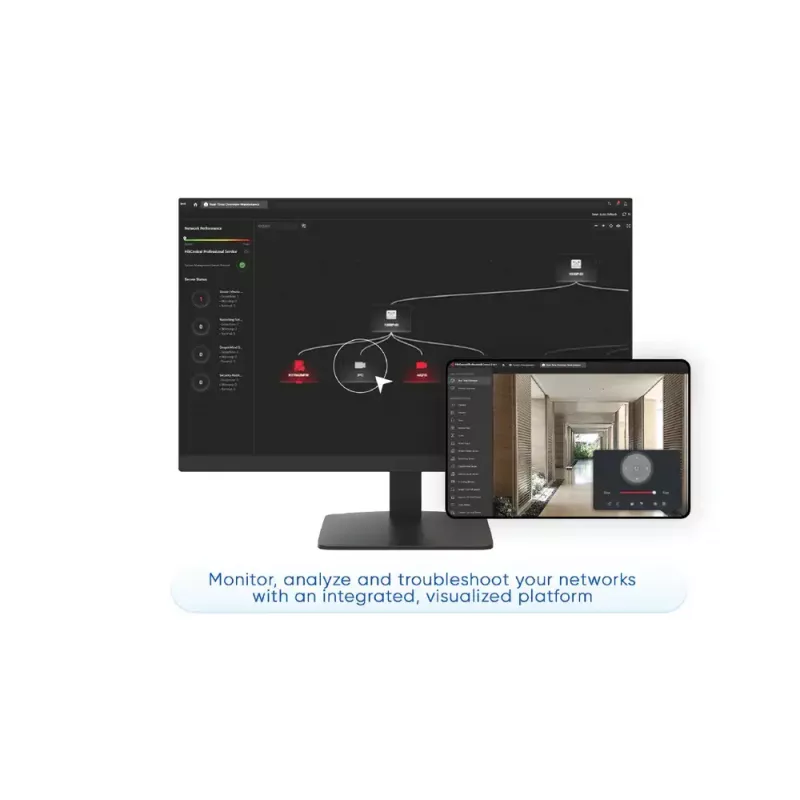

Uzstādiet slēdzi uz sienas vai citas piemērotas virsmas un pievienojiet 54 V līdzstrāvas barošanas adapteri DC-in spraudnim. Pievienojiet IP kameras, VoIP tālruņus vai citas PoE iespējotas ierīces PoE iespējotajiem RJ-45 portiem; izmantojiet atlikušo RJ-45 portu kā augšupsaiti uz maršrutētāju vai kodola slēdzi. Piekļūstiet pārvaldības saskarnei caur tīklu, lai konfigurētu VLAN, STP/RSTP, PoE sargmodu un citus iestatījumus. Izmantojiet topoloģijas atpazīšanas funkciju, lai atklātu pievienotās IP ierīces un pārbaudītu pareizu tīkla izkārtojumu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, pārliecinieties, vai pievienoto ierīču kopējais PoE jaudas patēriņš nepārsniedz 45 W budžetu. Izvietojot kameras attālumos, kas lielāki par 100 m, pārbaudiet PoE garā attāluma režīmu un kabeļa kvalitāti, lai sasniegtu līdz pat 300 m pārraidi. Iespējojiet STP/RSTP, lai aizsargātos pret tīkla cilpām, un konfigurējiet VLAN, lai atdalītu kameru datplūsmu no citiem tīkla pakalpojumiem.
