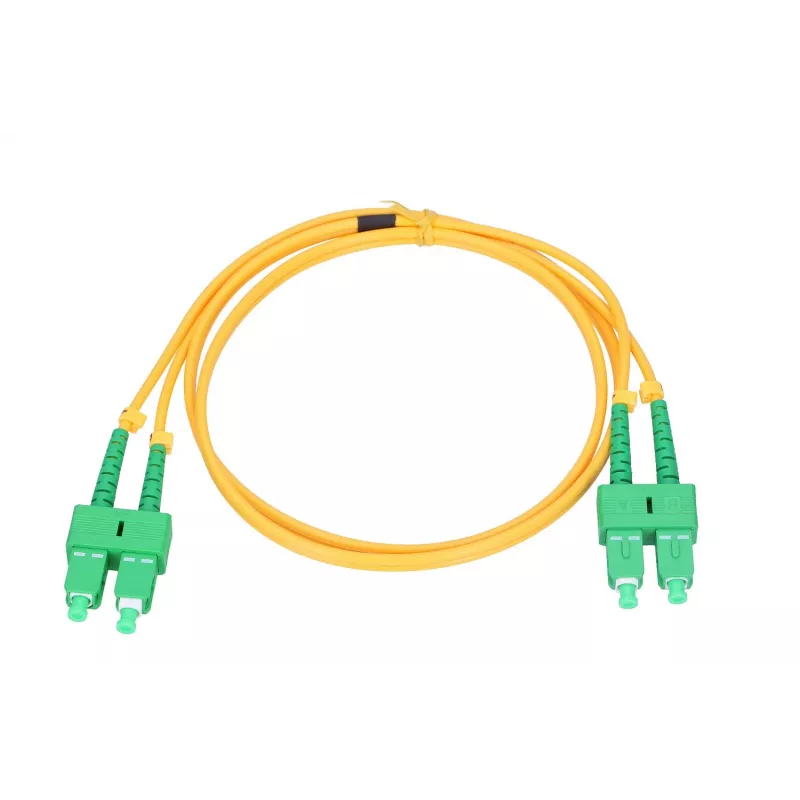

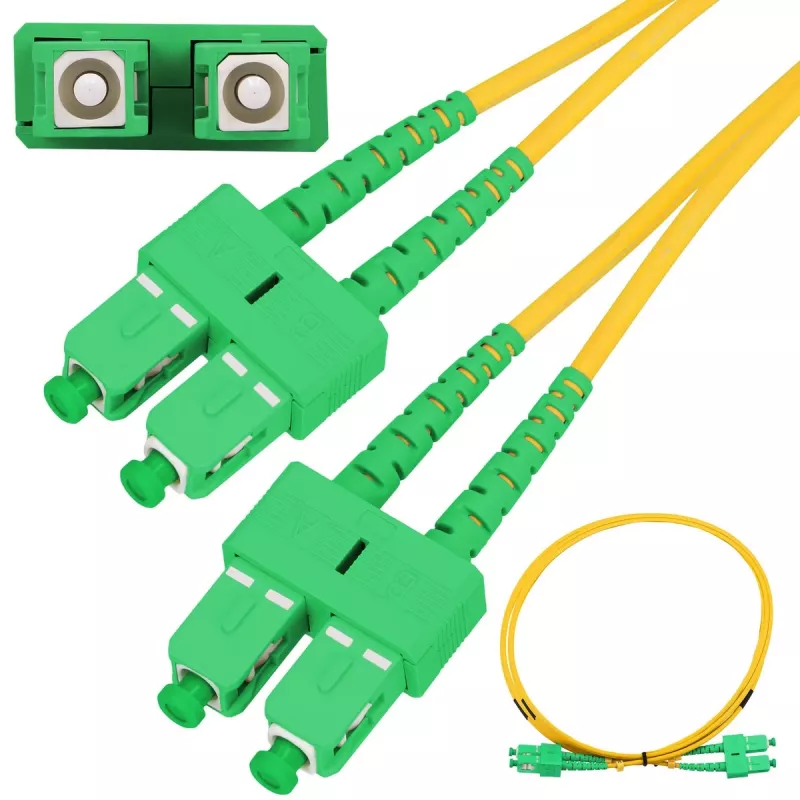

Patchcord Extralink SC/APC–SC/APC Single Mode Duplex G.652D 3mm 5m

Extralink Patchcord SC/APC–SC/APC Single Mode Duplex G.652D 3mm 5m ir rūpnīcā terminēts vienmoda dupleksais optiskais patchvads, kas paredzēts uzticamiem optiskajiem savienojumiem FTTH, telekomunikāciju un datu pārraides vidēs. Kabelim abos galos ir SC/APC savienotāji un 3 mm apvalks ar G.652D optisko šķiedru, kas optimizēta standarta vienmoda pārraidei. Ar 5 m garumu un duplekso konfigurāciju šis patchvads atbalsta pilndupleksos savienojumus starp patch paneļiem, ONT/ONU, OLT un citām optiskajām iekārtām.

Priekšrocības

SC/APC gala virsmas nodrošina zemu atpakaļatstarošanos un stabilu savienojuma veiktspēju vienmoda tīkliem. G.652D šķiedra garantē savietojamību ar 1310 nm sistēmām un 10 Gbps spējīgiem posmiem, saglabājot zemu vājinājumu tipiskos piekļuves tīklu attālumos. 3 mm ārējais diametrs līdzsvaro elastību un mehānisko aizsardzību, un iepriekš terminētā dupleksā konfigurācija vienkāršo uzstādīšanu un samazina terminēšanas darbus uz vietas.

Piemērots

• FTTH ievada un iekštelpu klientu telpu kabeļošanai
• Savienojumiem starp OLT un ONU/ONT ierīcēm
• Patch paneļiem un optiskajiem sadales rāmjiem telekomunikāciju telpās
• Optiskajai pārslēgšanai starp slēdžiem, multivides pārveidotājiem un optiskajiem raiduztvērējiem

Galvenās specifikācijas

• Savienotāja tips: SC/APC uz SC/APC dupleksais
• Šķiedras tips: vienmoda G.652D
• Kabeļa diametrs: 3 mm
• Garums: 5 m
• Viļņa garuma savietojamība: 1310 nm (piemērots tipiskām vienmoda sistēmām)
• Liekšanas rādiuss: 30 mm
• Pārraides režīms: pilndupleksais

Lietošanas veids

Izvelciet patchvadu starp divām optiskajām pieslēgvietām, nodrošinot, ka savienotāji pirms ievietošanas ir tīri un bez putekļiem. Izlīdziniet SC/APC savienotājus ar adapteru spraugām un spiediet, līdz tie nofiksējas; pārliecinieties, ka slīpās pulēšanas virsmas pareizi saderas ar atbilstošajiem APC adapteriem, lai saglabātu zemu atpakaļatstarošanos. Izvairieties no asiem līkumiem savienotāju apvalku tuvumā un nostipriniet kabeli, lai novērstu spriedzi uz galiem. Pārslēgšanai statīvos glīti satiniet lieko garumu, ievērojot rādiusu virs noteiktā liekšanas ierobežojuma.

Ieteikumi

Regulāri pārbaudiet un tīriet savienotāju gala virsmas ar apstiprinātiem šķiedru tīrīšanas instrumentiem pirms katras savienošanas. Saglabājiet liekšanas rādiusu, kas lielāks par 30 mm visā maršrutā, un izvairieties no asiem lūzumiem. Izmantojiet atbilstošu marķējumu un spriedzes noņemšanu sadales paneļos, lai aizsargātu patchvadu un saglabātu optisko veiktspēju.
