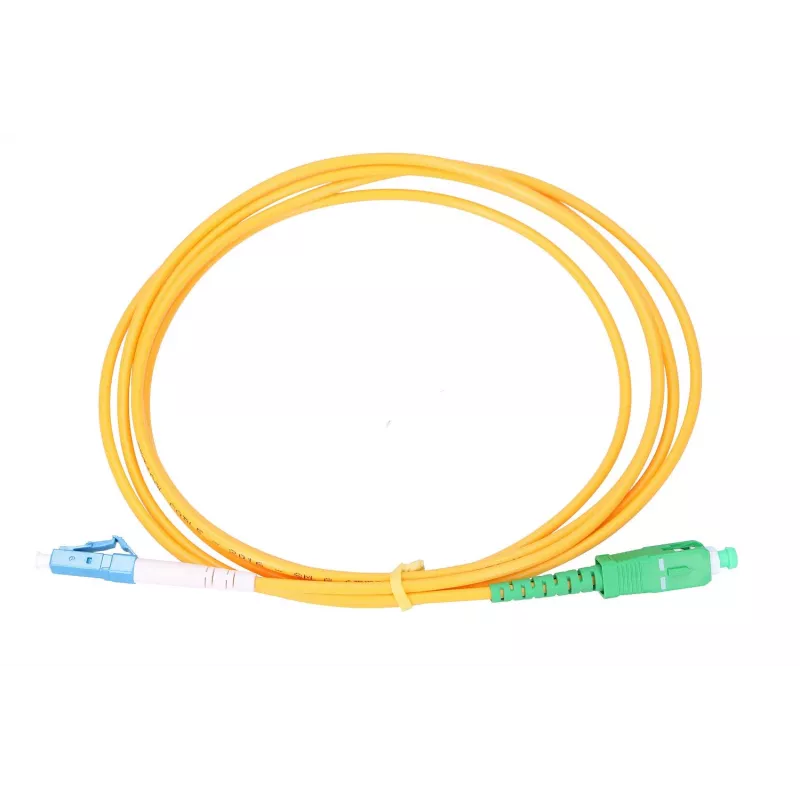

Patchcord Extralink SC/APC to LC/UPC Single Mode G.652D 3mm Simplex 2m

Extralink vienmoda optiskais patch vads ar SC/APC savienotāju vienā galā un LC/UPC otrā nodrošina kompaktu, zemu zudumu optiskā savienojuma risinājumu optiskajiem tīkliem. Kabelis ir vienkāršs (simplex), 2 m garš un izmanto G.652D vienmodas optisko šķiedru 3 mm ārējā apvalkā, kas piemērots iekštelpu FTTH savienojumiem un iekārtu starpsavienojumiem. Šis patch vads ir paredzēts tiešajiem savienojumiem starp komutatoriem, multivides pārveidotājiem, optiskajiem līniju termināļiem un klienta telpu iekārtām, kur nepieciešama SC uz LC starpsavienojuma un vienmodas veiktspēja.

Priekšrocības

SC/APC uz LC/UPC konfigurācija apvieno izturīgu SC/APC savienotāju ar vietu taupošu LC/UPC saskarni, lai pielāgotos dažādiem portu tipiem, vienlaikus saglabājot zemus ievades zudumus un stabilu vienmodas pārraidi. 3 mm apvalks nodrošina mehānisku aizsardzību un vieglu apstrādi sadales paneļos un īsos horizontālos posmos. Vienkāršā konstrukcija vienkāršo maršrutēšanu instalācijās, kur nepieciešams tikai viens optiskais ceļš.

Piemērots

• FTTH terminācijām un abonentu savienojumiem
• Starpsavienojumam starp OLT un ONU/ONT iekārtām
• Sadales paneļa un savienošanas noslēgierīču saitēm
• Optisko komutatoru, multivides pārveidotāju un raiduztvērēju savienošanai

Galvenās specifikācijas

• Šķiedras tips: vienmodas G.652D
• Savienotājs A: SC/APC (leņķiskais fiziskais kontakts, zaļš uzgalis)
• Savienotājs B: LC/UPC (ultra-fiziskais kontakts, zils uzgalis)
• Konstrukcija: vienkāršā (viena šķiedra)
• Kabeļa diametrs: 3 mm
• Garums: 2 m
• Tipisks pielietojums: iekštelpu/FTTH un iekārtu starpsavienojumi

Lietošana

Pirms ievietošanas pārbaudiet, vai savienotājiem nav putekļu vai bojājumu, un, ja nepieciešams, notīriet ar piemērotiem optiskās šķiedras tīrīšanas rīkiem. Ievietojiet SC/APC savienotāju atbilstošajā SC/APC ligzdā, saskaņojot šķautnes, un ievietojiet LC/UPC savienotāju LC dupleksajā vai vienkāršajā portā, līdz tas nofiksējas. Izvairieties no asiem līkumiem; ievērojiet liekuma rādiusu, kas atbilst 3 mm kabeļa konstrukcijai, lai novērstu zudumu palielināšanos. Maršrutējot caur paneļiem vai paplātēm, viegli nostipriniet kabeli, lai izvairītos no spriedzes uz savienotājiem.

Ieteikumi

Uzticamai, zemu zudumu veiktspējai FTTH un iekārtu starpsavienojumos izmantojiet šo patch vadu īsiem iekštelpu posmiem un sadales paneļu savienojumiem. Regulāri tīriet savienotāju gala virsmas, izvairieties no ciešiem līkumiem un pārmērīgas vilkšanas, kā arī uzglabājiet neizmantotos kabeļus satītus ar maigu rādiusu, lai saglabātu šķiedras integritāti.
