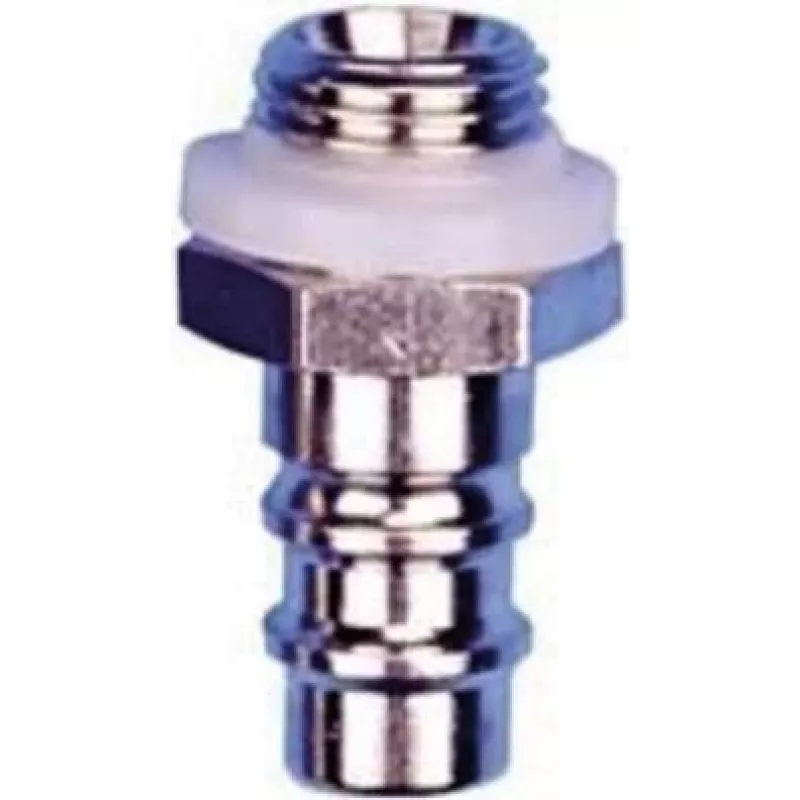

Pneimatiskais vīrišķais ātrais savienotājs 3M Rectus 25 1/4 collas-AG (stecknippel) — 3M

3M Rectus 25 stecknippel (vīrišķais ātrais savienotājs) ar 1/4"-AG vītni ir pneimatisks savienotājelements, kas paredzēts saspiestā gaisa sistēmām. Tas nodrošina vītņotu vīrišķo savienojumu, kas ir saderīgs ar Rectus 25 sērijas armatūru, ļaujot ātri un droši pievienot šļūtenes, armatūru un pneimatiskos instrumentus. Komponents ir paredzēts lietošanai vietās, kur nepieciešams drošs, pret spiedienu izturīgs vītņots vīrišķais savienotājs darbnīcās, servisa transportlīdzekļos vai rūpnieciskajās gaisa līnijās.

Priekšrocības

Savienotājs nodrošina kompaktu, izturīgu vītņotu savienojumu, kas vienkāršo šļūteņu un instrumentu maiņu, vienlaikus saglabājot ciešu blīvējuma integritāti tipiskajos darbnīcas gaisa spiediena diapazonos. Tas ir ražots, lai atbilstu Rectus 25 saskarnēm, nodrošinot saderību ar plašu ātro atvienojamo savienotāju klāstu un samazinot noplūdes riskus. 1/4"-AG vītne piedāvā standartizētu mehānisko stiprinājumu, lai mazinātu vibrācijas efektus un saglabātu izlīdzinājumu darbības laikā.

Piemērots

Galvenās specifikācijas

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka gaisa padeve ir bez spiediena. Ieskrūvējiet 1/4"-AG vīrišķo savienotāju attiecīgajā iekšējās vītnes pieslēgvietā vai adapterī un pievelciet ar roku, lai izlīdzinātu, pēc tam izmantojiet piemērotu uzgriežņu atslēgu, lai nostiprinātu savienojumu, nepārvelkot. Pēc uzstādīšanas pievienojiet Rectus 25 iekšējo savienotāju, uzspiežot to uz stecknippel, līdz tas nofiksējas. Pārbaudiet, vai nav noplūdes pie darba spiediena, izmantojot ziepjūdeni vai noplūdes detektoru, un pievelciet, ja nepieciešams. Lai noņemtu, samaziniet spiedienu līnijā, atbloķējiet iekšējo savienotāju un, ja nepieciešams, izskrūvējiet savienotāju.

Ieteikumi

Izmantojiet saderīgus Rectus 25 iekšējos savienotājus un šļūtenes, kas paredzētas sistēmas spiedienam. Regulāri pārbaudiet blīves un vītņotos savienojumus, vai nav nodiluma vai piesārņojuma, un nomainiet savienotāju, ja parādās korozijas pazīmes, vītnes bojājumi vai pastāvīga noplūde. Ievērojiet saspiestā gaisa sistēmas ražotāja norādījumus par maksimālo darba spiedienu un apkopes intervāliem.
