Savienotājs EK Water Blocks Brass Gold 20.8mm Augstums 1.65cm Diametrs

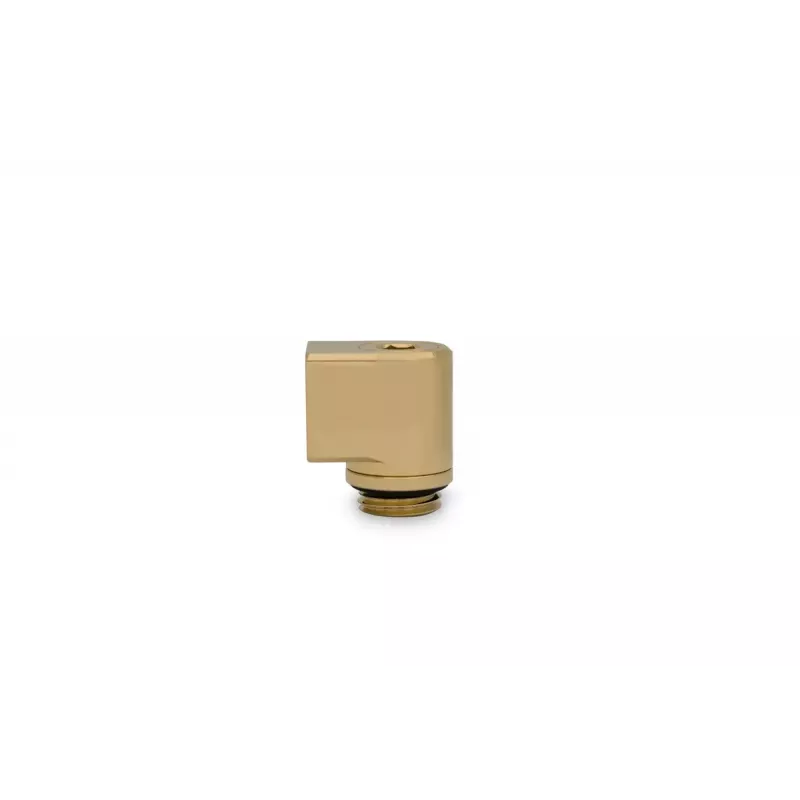

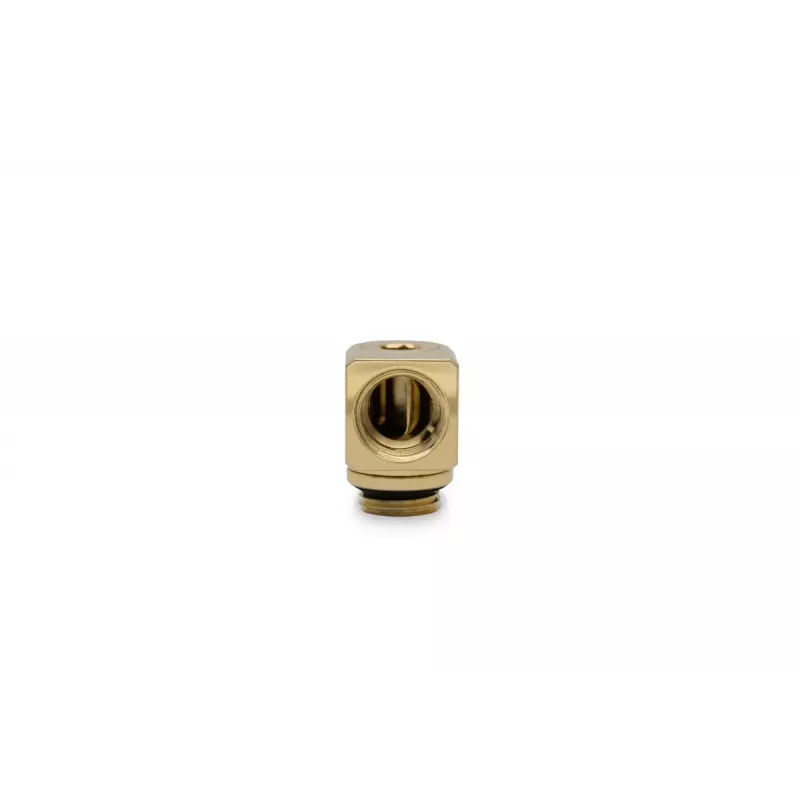

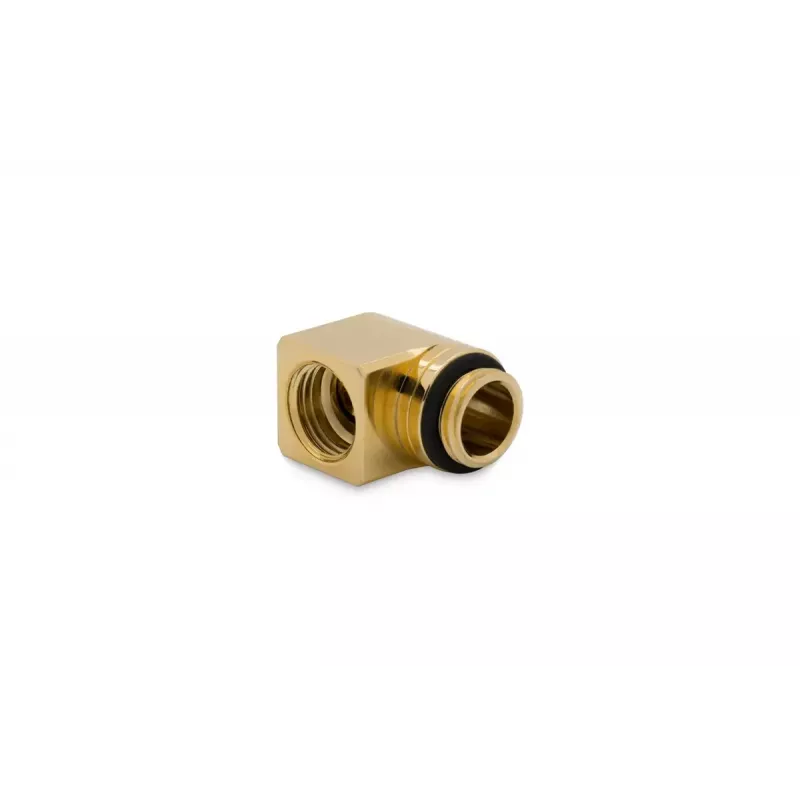

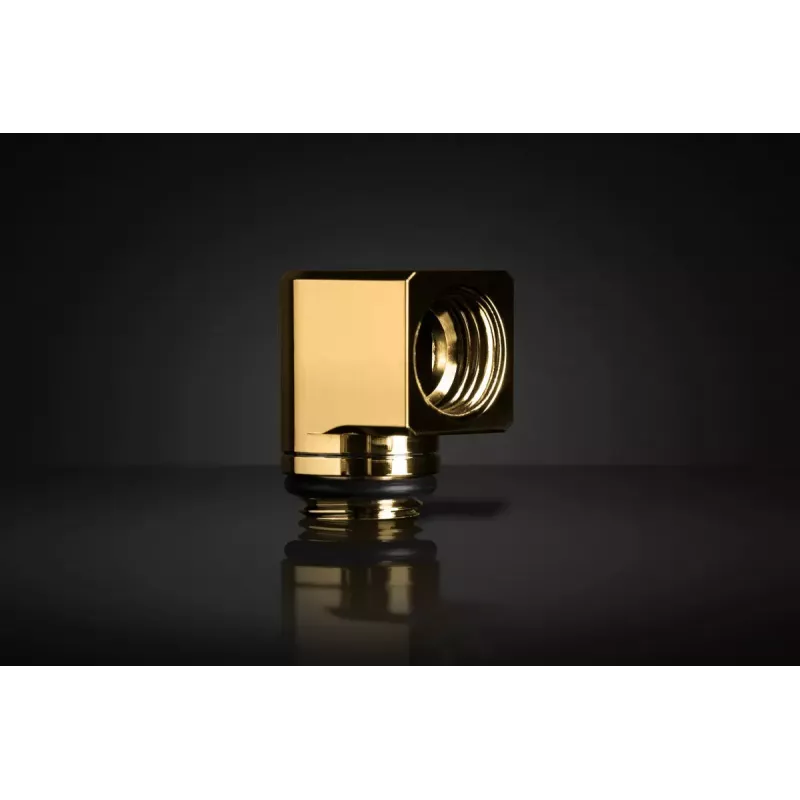

EK-Quantum Torque Micro Rotary 90 ir kompakts taisnleņķa adaptera savienotājs, kas paredzēts 90° pagrieziena izveidošanai ar minimālu uzstādīšanas augstumu 21 mm. Izgatavots no cieta misiņa un pārklāts ar niķeli, kam seko īsts zelts, savienotājs ir pastāvīgi samontēts ar augstas kvalitātes gumijas O-gredzeniem blīvēšanai. Vītne G1/4" (vīrišķā) tiek ieskrūvēta vēlamajā portā, savukārt pilnībā rotējams G1/4" (sieviešu) ports var tikt virzīts perpendikulāri montāžas virsmai. Sieviešu porta centra līnija atrodas 12.5 mm virs montāžas virsmas, un pamatnes diametrs ir 16.5 mm. Šis zemprofilētais rotējošais adapteris ir saderīgs ar STC un HDC EK-Quantum Torque savienotājiem un EK-Quantum Torque Micro HDP savienotājiem.

Priekšrocības

Misiņa konstrukcija ar niķeļa un zelta pārklājumu nodrošina izturību pret koroziju un vienmērīgu apdari. Pastāvīgi samontētais dizains ar gumijas O-gredzeniem garantē noslēgtu savienojumu bez papildu montāžas soļiem. Tā ārkārtīgi zemais uzstādīšanas augstums un rotējošais savienojums ļauj izvietot cauruļvadus šaurās vietās, kur standarta leņķa savienotāji neietilptu. Pamatnē ir atvere 6 mm sešstūra atslēgai, kas ļauj droši pievilkt, lai gan parastā rievošana nav iespējama.

Piemērots

• Pielāgotiem PC ūdens dzesēšanas lokiem, kur nepieciešami zemprofilēti 90° pagriezieni
• Instalācijām, kur tuvumā esošās sastāvdaļas ierobežo brīvo vietu leņķa savienotājiem
• Savienojumiem ar EK-Quantum Torque STC, HDC un Micro HDP savienotājiem

Galvenās specifikācijas

• Materiāls: Misiņš, niķelēts, zeltīts
• Vītne: Vīrišķā G1/4" (ieskrūvē portā) ar rotējamu sieviešu G1/4" izeju
• Uzstādīšanas augstums: 21 mm
• Sieviešu porta centra līnijas augstums: 12.5 mm virs montāžas virsmas
• Pamatnes diametrs/platums: 16.5 mm

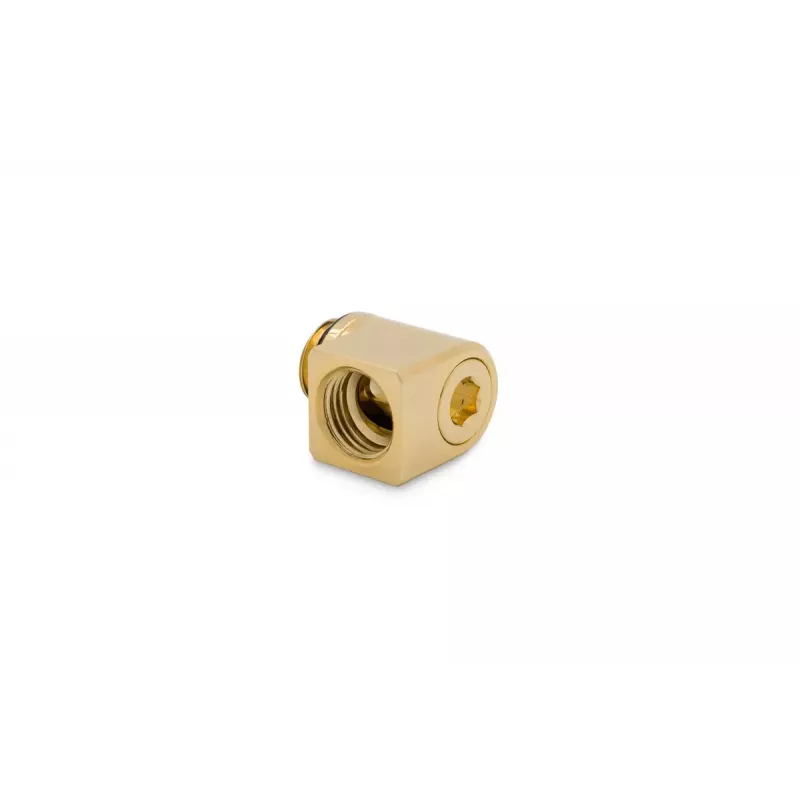

• Piestiprināšana: 6 mm sešstūra atslēgas ieslēgšanās pamatnē

Kā lietot

Ieskrūvējiet vīrišķo G1/4" vītni mērķa portā, līdz tas ir ievietots. Izmantojiet 6 mm sešstūra atslēgu caur atveri augšējā virsmā, lai nostiprinātu pamatni; pēc pievilkšanas savienotāja korpuss paliek brīvi rotējams, lai izlīdzinātu sieviešu G1/4" portu vajadzīgajā perpendikulārajā virzienā. Pirms uzstādīšanas pārliecinieties, ka O-gredzeni ir neskarti un savienojuma ports ir tīrs. Pievilciet ar roku un atbilstošu instrumenta griezes momentu — nepievelciet pārāk stipri, lai nesabojātu vītnes vai O-gredzenus.

Ieteikumi

Drošai uzstādīšanai izmantojiet EK-Loop Multi Allen Key vai atbilstošu 6 mm sešstūra atslēgu. Pirms galīgās pievilkšanas pārbaudiet saderību ar pievienotajiem EK-Quantum Torque STC, HDC vai Micro HDP savienotājiem un pārbaudiet brīvās vietas, lai novērstu spriedzi uz caurulēm vai tuvumā esošajām sastāvdaļām.
