Strāvas adapteris/pārveidotājs MEAN WELL NID65-5, 65 W, 5 V, RoHS, 26×50,8×11 mm

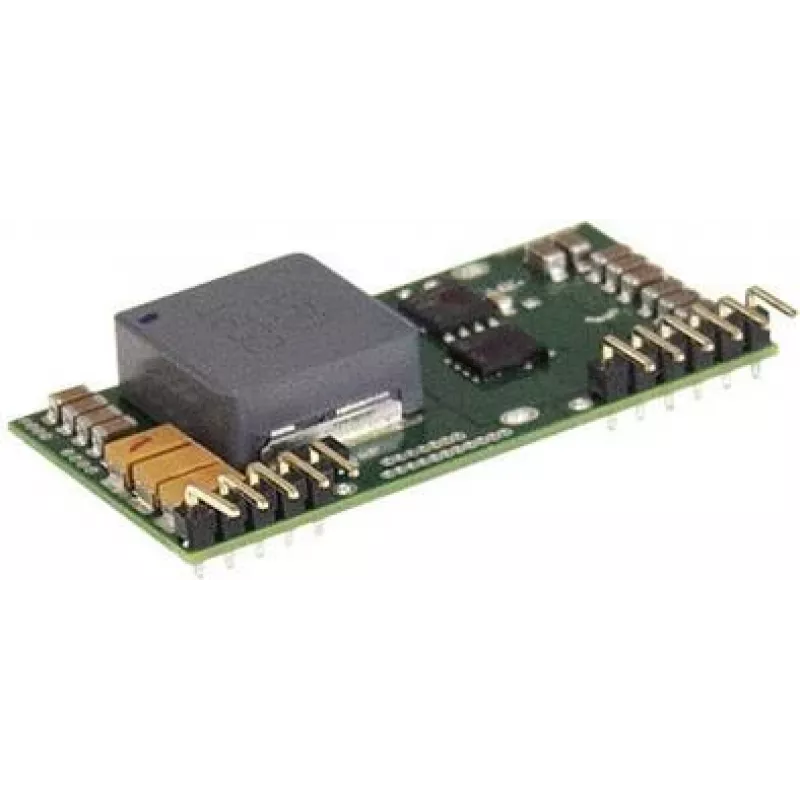

MEAN WELL NID65-5 ir kompakts līdzstrāvas-līdzstrāvas neizolēts atvērta rāmja PCB montāžas pārveidotājs, kas nodrošina stabilu 5 V izeju līdz 6,5 A no plaša ieejas diapazona 10,5–53 V līdzstrāvas. Iepakots SIP formas faktorā ar izmēriem 26 × 50,8 × 11 mm, šis 65 W adapteris/pārveidotājs ir paredzēts instalācijām ar ierobežotu vietu un atbalsta attālinātas IESLĒGŠANAS/IZSLĒGŠANAS funkciju sistēmas vadībai. Atbilstība RoHS nodrošina bīstamo vielu ierobežojumu videi draudzīgiem lietojumiem.

Priekšrocības

Pārveidotājs piedāvā augstu jaudas blīvumu mazā SIP iepakojumā, ļaujot efektīvi izmantot PCB laukumu, vienlaikus nodrošinot līdz 65 W izejas jaudu. Plašs ieejas sprieguma diapazons un regulēta 5 V izeja nodrošina elastību gan ar baterijām darbināmās, gan transportlīdzekļu sistēmās, kā arī rūpnieciskajās līdzstrāvas līnijās. Attālinātās IESLĒGŠANAS/IZSLĒGŠANAS funkcija ļauj integrēt sistēmas jaudas secības un vadības procesos. Atvērtā rāmja konstrukcija ir piemērota montāžai tieši uz PCB, kur gaisa plūsmu un dzesēšanu pārvalda sistēmas dizains.

Piemērots

• Iegultās sistēmas un vienplates datori, kam nepieciešama stabila 5 V līnija
• Rūpnieciskās vadības elektronika un automatizācijas moduļi
• Ar baterijām darbināmas iekārtas un transportlīdzekļu elektronika ar mainīgu ieejas spriegumu
• Vietas ierobežotas konstrukcijas un blīvi PCB izkārtojumi

Galvenās specifikācijas

• Izejas jauda: 65 W
• Izejas spriegums: 5 V līdzstrāva
• Izejas strāva: līdz 6,5 A
• Ieejas sprieguma diapazons: 10,5–53 V līdzstrāva
• Pārveidotāja tips: līdzstrāvas-līdzstrāvas neizolēts, atvērts rāmis
• Iepakojums: SIP PCB montāža
• Vadība: attālinātas IESLĒGŠANAS/IZSLĒGŠANAS funkcija
• Izmēri: 26 × 50,8 × 11 mm
• Vide: atbilst RoHS

Kā lietot

Uzstādiet moduli uz PCB, ievērojot ražotāja ieteikto pēdas nospiedumu un lodēšanas vadlīnijas, lai nodrošinātu mehānisku stabilitāti un termisko kontaktu. Pievienojiet ieejas padevi noteiktajā 10,5–53 V līdzstrāvas diapazonā un pirms strāvas pieslēgšanas pārbaudiet polaritāti. Novadiet 5 V izeju uz mērķa slodzi, nodrošinot, ka slodzes strāva nepārsniedz 6,5 A. Izmantojiet attālinātās IESLĒGŠANAS/IZSLĒGŠANAS kontaktu, lai vadītu moduli atbilstoši sistēmas secības prasībām. Nodrošiniet pietiekamu plates līmeņa dzesēšanu un atstarpi ap atvērtā rāmja pārveidotāju, lai novērstu pārkaršanu.

Ieteikumi

Lai nodrošinātu drošu darbību, ierobežojiet nepārtrauktu izejas strāvu līdz nominālajiem 6,5 A un izstrādājiet korpusu vai PCB izkārtojumu tā, lai nodrošinātu pietiekamu konvekciju vai piespiedu gaisa plūsmu. Pievienojiet ieejas filtrēšanu un pārejas aizsardzību, ja pieslēdzaties potenciāli trokšņainiem avotiem, piemēram, transportlīdzekļa akumulatoriem. Pārbaudiet termisko veiktspēju sliktākajos apkārtējās vides un slodzes apstākļos un ievērojiet PCB izkārtojuma ieteikumus zemēšanai un atsaistei, lai samazinātu troksni un uzturētu regulāciju.
