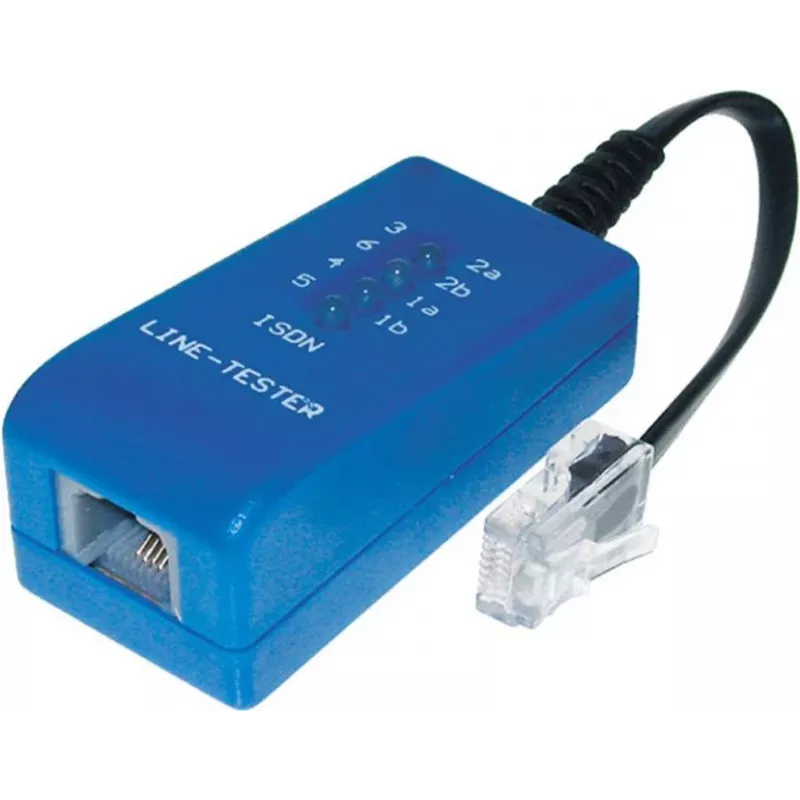

Tīkla kabeļa testeris ShiverPeaks BS72095 zils

ShiverPeaks BS72095 tīkla kabeļa testeris zilā krāsā ir kompakts rīks, kas paredzēts izplatītu tīkla un telekomunikāciju kabeļu nepārtrauktības un vadu savienojuma pārbaudei. Tas atbalsta RJ45 Ethernet pāru, RJ11 telefona vadu un pamata koaksiālo savienojumu nepārtrauktības pārbaudi. LED indikatori nodrošina skaidru, secībā balstītu kabeļa pāru statusa nolasījumu, ļaujot ātri identificēt pārrāvumus, īssavienojumus, šķērsotus pārus un sadalītus pārus bez sarežģītas iestatīšanas.

Priekšrocības

Šis testeris apvieno vietu taupošu korpusu ar intuitīvu LED diagnostiku, lai paātrinātu kabeļu pārbaudi uz vietas. Vairāku savienotāju tipu atbalsts samazina nepieciešamību pēc atsevišķiem rīkiem, strādājot ar Ethernet, telefona un vienkāršiem koaksiālajiem savienojumiem. Vienkāršā darbība un redzamie statusa indikatori padara to piemērotu gan profesionāliem tehniķiem, gan mājas lietotājiem, kuri veic tīkla uzstādīšanu vai traucējummeklēšanu.

Piemērots

• Ethernet plāksteru kabeļu (RJ45) uzstādīšana un pārbaude
• Telefona līniju un RJ11 vadu pārbaude
• Pamata koaksiālo savienojumu nepārtrauktības pārbaude
• Ātra vadu bojājumu atrašana plāksteru paneļos un sienas rozetēs
• Traucējummeklēšana uz vietas tīkla uzstādīšanas un apkopes laikā

Svarīgākās specifikācijas

• Atbalstītie kabeļu tipi: 8P8C (RJ45), 6P4C/6P2C (RJ11), koaksiāls (nepārtrauktība)
• Indikatori: daudzsegmentu LED secība pāru stāvokļa attēlošanai
• Barošana: ar baterijām darbināma rokas ierīce (baterija nav attēlota)
• Korpuss: kompakts, pārnēsājams korpuss zilā krāsā
• Funkcionalitāte: nepārtrauktības pārbaude, pāru kartēšana, īssavienojumu/pārrāvumu noteikšana

Lietošanas veids

Pievienojiet vienu pārbaudāmā kabeļa galu galvenajai ierīcei, bet otru galu attālinātajam terminatoram vai zondei. Ieslēdziet testeri un novērojiet LED secību, lai noteiktu pāru nepārtrauktību un vadu kārtību. Pastāvīga secība norāda uz pareizu pāru kartējumu, savukārt trūkstoši vai vienlaicīgi iedegti LED norāda uz pārrāvumiem, īssavienojumiem vai šķērsotiem/sadalītiem pāriem. Koaksiālajām pārbaudēm pievienojiet koaksiālā savienotāja galu attiecīgajam portam un pārbaudiet nepārtrauktību, izmantojot indikatoru LED. Darbiniet ierīci ar ieteiktā tipa bateriju un pēc pārbaudes izslēdziet, lai taupītu baterijas darbības laiku.

Ieteikumi

Izmantojiet testeri sausos iekštelpu apstākļos un izvairieties no triecieniem vai pārmērīga mitruma. Precīzai diagnostikai vispirms pārbaudiet zināmus labus kabeļus, lai izprastu LED shēmas, un konsultējieties ar ražotāja norādījumiem par baterijas nomaiņu un savienotāju saderību. Veicot traucējummeklēšanu lielākās instalācijās, apvienojiet šo testeri ar strukturētu kabeļu dokumentāciju, lai ātrāk izolētu bojājumus.

Priekšrocības

Kompakts korpuss un skaidra LED diagnostika atvieglo ierīces izmantošanu lauka apstākļos un mājas vajadzībām. Atbalsts vairākiem kontakttipiem samazina nepieciešamību pēc vairākām ierīcēm, strādājot ar Ethernet, telefona un vienkāršiem koaksiālajiem savienojumiem. Vienkārša darbība un redzama stāvokļa indikācija padara to piemērotu gan speciālistiem, gan lietotājiem bez plašām tehniskām zināšanām.

Piemērots

• Ethernet savienojumu instalācija un pārbaude (RJ45)
• Telefona līniju un RJ11 vadu pārbaude
• Pamata koaksiālo kabeļu kontinuitātes pārbaude
• Vadu kļūdu atrašana paneļos un sienas kontaktos
• Ātra diagnostika tīkla uzstādīšanas un apkalpošanas laikā

Atslēgas specifikācijas

• Atbalstītie kabeļu tipi: 8P8C (RJ45), 6P4C/6P2C (RJ11), koaksiāls (kontinuitāte)
• Indikatori: daudzsegmentu LED secība pāru stāvokļa noteikšanai
• Barošana: bateriju darbināms rokas instruments (baterija nav norādīta)
• Korpuss: kompakts, pārnēsājams korpuss zilā krāsā
• Funkcijas: kontinuitātes pārbaude, pāru kartēšana, īssavienojumu/atvērumu noteikšana

Kā lietot

Pievienojiet viena kabeļa gala savienojumu galvenajai ierīcei un otru galu attālinātajam terminatoram vai sondai. Ieslēdziet testeri un novērojiet LED secību, lai noteiktu pāru savienojamību un kārtību. Pareiza secība norāda uz pareizu vadu kārtību, savukārt trūkstoši vai vienlaicīgi iedegti indikatori liecina par pārtraukumiem, īssavienojumiem vai šķērsotām/sadalītām pāru kombinācijām. Koaksiāla pārbaudei pievienojiet koaksiālo savienotāju un pārbaudiet indikāciju. Lai saglabātu bateriju darbību, izslēdziet ierīci pēc pārbaudes.

Lietošanas ieteikumi

Izmantojiet testeri sausos iekštelpu apstākļos un izvairieties no triecieniem vai pārmērīgas mitruma iedarbības. Lai saprastu LED signālus, sākumā pārbaudiet zināmi labu kabeli. Rūpējieties par baterijas nomaiņu un nodrošiniet savienojumu saderību. Lielāku instalāciju gadījumā kombinējiet testeri ar kabeļu marķēšanu un dokumentāciju, lai paātrinātu kļūdu atrašanu.
