tīkla kabelis EFB Elektronik K5450.15

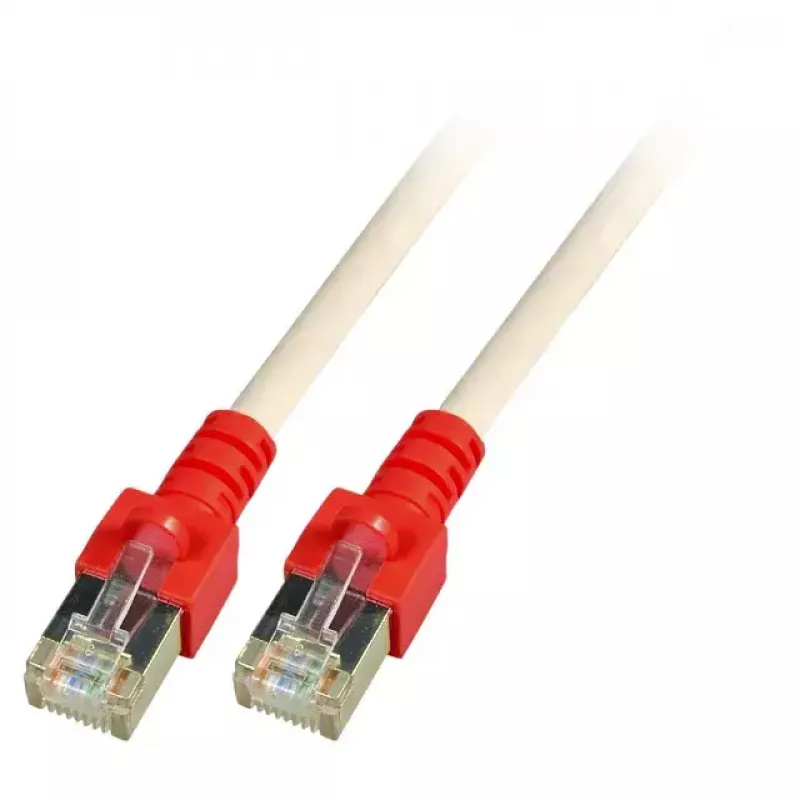

EFB Elektronik K5450.15 ir 15 m Cat5e krustojuma komutācijas kabelis ar SF/UTP (S-FTP) ekranējumu un diviem ekranētiem RJ45 spraudņiem (IEC 60603-7-3). Izstrādāts Gigabit Ethernet tīklam līdz 100 MHz, kabelis nodrošina folijas un pinuma ekranējumu pār četriem vītajiem pāriem (4 x 2 x AWG26/7) un PVC apvalku ar ārējo diametru 5,7 mm. Formētais sarkanais spriegojuma samazinātājs ietver fiksatora aizsardzību, un kabelis atbilst liesmas slāpēšanas standartam IEC 60332-1.

Priekšrocības

Kabelis nodrošina ekranētus savienojumus, kas samazina elektromagnētiskos traucējumus un atbalsta stabilu Gigabit Ethernet veiktspēju. Tā SF/UTP konstrukcija un formētais spriegojuma samazinātājs ar fiksatora aizsardzību uzlabo izturību un savienotāja uzticamību. Atbilstība IEC 60332-1 palielina drošību instalācijās, kur nepieciešama liesmas slāpēšana.

Piemērots

• Tīkla ierīču savienošanai, kur nepieciešama krustojuma vadu shēma (piem., noteiktas mantotas ierīces vai tiešie savienojumi starp ierīcēm)
• Vadu Gigabit Ethernet savienojumiem līdz 100 MHz
• Vidēm, kur nepieciešama papildu ekranēšana traucējumu ierobežošanai

Galvenās specifikācijas

• Garums: 15 m
• Kategorija: Cat5e, 100 MHz
• Vadu shēma: Krustojuma piešķiršana (1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5)
• Vadītāji: 4 x 2 x AWG26/7
• Ekranējums: SF/UTP (folija + pinums)
• Savienotāji: 2 × RJ45 ekranēti (IEC 60603-7-3)
• Apvalks: PVC, Ø = 5,7 mm
• Liesmas slāpēšana: IEC 60332-1
• Zīmols / MPN: EFB Elektronik / K5450.15

Lietošana

Pievienojiet ekranētos RJ45 savienotājus attiecīgajām ierīču tīkla pieslēgvietām, kuras vēlaties savienot. Izmantojiet šo krustojuma kabeli, kad tiešam ierīces-ierīcei savienojumam nepieciešamas samainītas pārraides/saņemšanas pāru līnijas. Pārliecinieties, ka savienotāji ir pilnībā ievietoti, līdz fiksators noklikšķ, un izvietojiet kabeli, izvairoties no asiem līkumiem vai spriegojuma uz formētā spriegojuma samazinātāja.

Ieteikumi

Optimālai veiktspējai izmantojiet kabeli standarta iekštelpu tīkla instalācijās un izvairieties pakļaut PVC apvalku ilgstošai saules gaismai, ekstremālām temperatūrām vai mehāniskai abrāzijai. Pārbaudiet pievienoto ierīču saderību ar krustojuma vadu shēmas prasībām; ja neesat pārliecināts, skatiet ierīces dokumentāciju vai izmantojiet standarta taisno ielāpu kabeli ar starpposma slēdzi vai koncentratoru.
