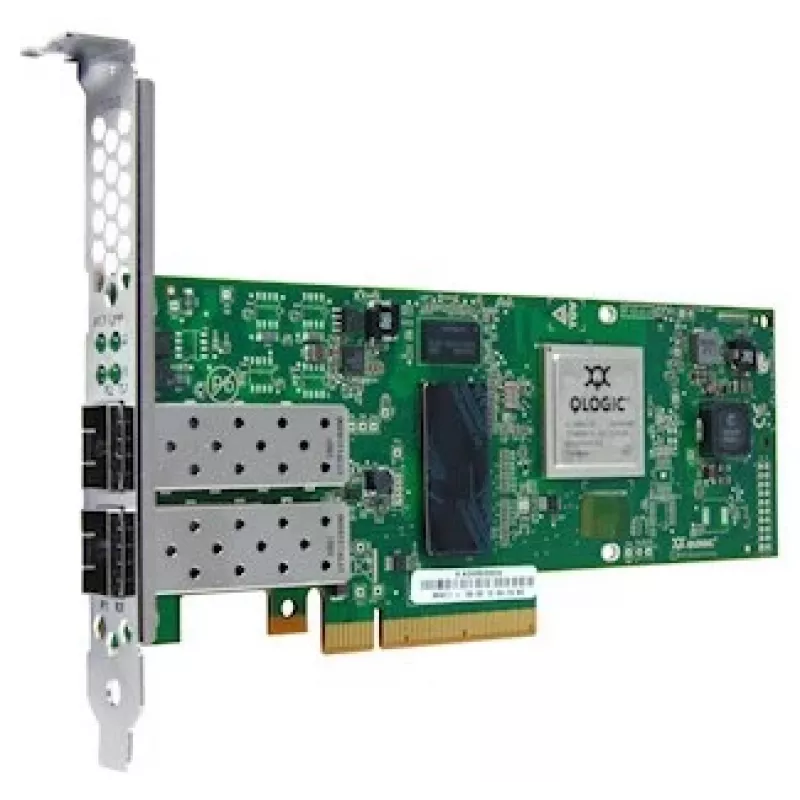

Tīkla karte Lenovo IBM QLogic 2-Port 10GbE SFP+ EVFA, PCIe, optiskā šķiedra, 10 Gbps

Lenovo IBM QLogic 2-Port 10GbE SFP+ EVFA tīkla karte ir augstas veiktspējas PCI Express adapteris, kas paredzēts iekšējai uzstādīšanai serveros un saderīgās sistēmās. Tā nodrošina divus 10 Gigabit Ethernet SFP+ portus, kas atbalsta optiskās šķiedras savienojumu un tiešo pieslēgumu vara (DAC) kabeļiem, nodrošinot līdz 10 000 Mbit/s caurlaides spēju katram portam. Karte ievieš IEEE 802.3ae 10 GbE un energoefektīvus Ethernet standartus, piemēram, IEEE 802.3az, un atbalsta VLAN marķēšanu un prioritāšu apstrādi (IEEE 802.1Q/802.1p). Balstoties uz QLogic 8200 Virtual Fabric Adapter dizainu, adapteris var nodrošināt aparatūras atslodzes iespējas konverģētiem tīkliem, tostarp Fibre Channel over Ethernet (FCoE) un paātrinātu iSCSI apstrādi, kad tās ir iespējotas.

Priekšrocības

Dubultie SFP+ porti ļauj elastīgi izvietot, izmantojot daudzmodu optiskās šķiedras SR moduļus vai DAC kabeļus, tādējādi pielāgojoties dažādām korpusu un kabeļu vidēm. PCIe resursdatora saskarne nodrošina zemu aizturi un augstu caurlaides spēju datu pārraidei, kas piemērota prasīgiem tīkla un krātuves uzdevumiem. IEEE tīkla standartu un VLAN/prioritāšu funkciju atbalsts veicina sadarbspēju un datplūsmas segmentāciju infrastruktūrās ar vairāku piegādātāju aprīkojumu. Aparatūras atslodze FCoE un iSCSI samazina centrālā procesora noslodzi resursdatora sistēmās, ja tiek izmantota saderīga programmaparatūra un draiveri.

Piemērots

• Serveru tīkliem datu centros un uzņēmumu vidēs
• Augstas veiktspējas krātuves tīkliem un konverģētām krātuves struktūrām
• Virtualizācijas resursdatoriem, kam nepieciešama augsta caurlaides spēja un zema aizture
• Vidēm, kur nepieciešama VLAN segmentācija un datplūsmas prioritizēšana

Galvenās specifikācijas

• Porti: 2 × 10 GbE SFP+ (atbalsta daudzmodu optiskās šķiedras SR un DAC kabeļus)
• Resursdatora saskarne: PCI Express
• Maksimālais datu pārraides ātrums: 10 000 Mbit/s katram portam
• Savienojamības tehnoloģija: vadu, optiskā šķiedra
• Atbalstītie standarti: IEEE 802.3x, IEEE 802.3az, IEEE 802.3ae, IEEE 802.1Q, IEEE 802.1p
• Formas faktors: pilna augstuma PCIe adapteris (iekšējai uzstādīšanai serverī)
• Svars: 0,095 kg
• Konverģētās funkcijas: pieejama aparatūras atslodze FCoE un iSCSI ar atbilstošu programmaparatūru/draiveriem

Kā lietot

Uzstādiet karti brīvā PCI Express slotā, ievērojot servera ražotāja servisa rokasgrāmatu un statiskās elektrības drošības procedūras. Izmantojiet saderīgus SFP+ daudzmodu optiskās šķiedras SR moduļus vai DAC kabeļus, lai savienotu adapteri ar tīklu vai komutatoru. Instalējiet adapterim un resursdatora operētājsistēmai ieteiktos Lenovo/IBM vai QLogic draiverus un programmaparatūru, lai nodrošinātu pilnu funkcionalitāti, tostarp aparatūras atslodzi FCoE un iSCSI, kad tas nepieciešams. Konfigurējiet tīkla iestatījumus, VLAN un prioritāšu noteikumus, izmantojot operētājsistēmu vai pārvaldības rīkus atbilstoši jūsu tīkla dizainam.

Ieteikumi

Optimālai veiktspējai izmantojiet adapteri kopā ar SFP+ moduļiem un kabeļiem, kas atbilst jūsu instalācijas joslas platuma un sasniedzamības prasībām, uzturiet programmaparatūru un draiverus atjauninātus, kā arī pārbaudiet saderību ar resursdatora serveri un komutatora programmaparatūru, ja iespējojat FCoE vai citas atslodzes funkcijas.
