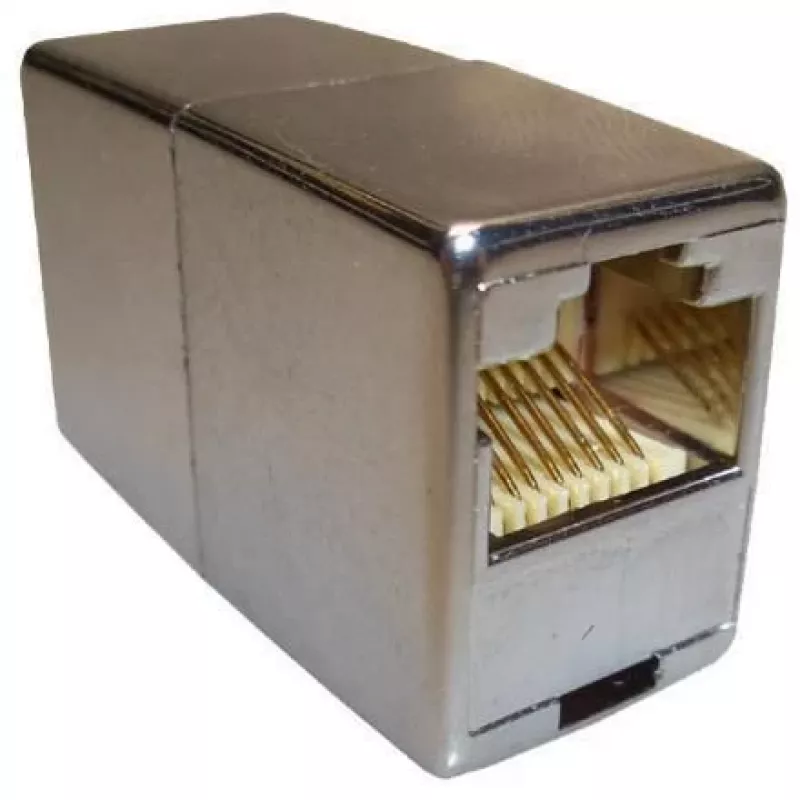

Vadu savienotājs LogiLink NP0031

LogiLink NP0031 vadu savienotājs ir ekranēts, divu pieslēgvietu RJ45 ligzdu savienotājs, kas paredzēts drošiem Ethernet un tīkla kabeļu savienojumiem. Tas apvieno izturīgu ABS bezhalogēna korpusu ar FR4 iespiedshēmas plati un zeltītiem kontaktiem, lai nodrošinātu uzticamu signāla pārraidi un ilgtermiņa mehānisko stabilitāti. Savienotāja 1:1 spraudējums un divas RJ45 kontaktligzdas padara to piemērotu līnijas savienojumam vai paneļa montāžai, kur svarīgi saglabāt ekranējumu un signāla integritāti.

Priekšrocības

Šis savienotājs nodrošina ekranētu konstrukciju, lai samazinātu elektromagnētiskos traucējumus un uzlabotu tīkla veiktspēju trokšņainā vidē. ABS bezhalogēna korpuss atbilst uzliesmojamības standartam UL 94 V-0, savukārt FR4 iespiedshēmas plate un fosforbronzas kontakti ar niķeļa un zelta pārklājumu (0,6 µm) nodrošina zemu kontaktu pretestību un izturību pret koroziju. Konstrukcija atbalsta plašu darba temperatūras diapazonu no -40 °C līdz +80 °C un pieņem standarta Ethernet vadu ar tiešu 1:1 spraudējumu, kas atvieglo uzstādīšanu.

Piemērots:

• Divu Ethernet kabeļu tiešam savienojumam
• Paneļa vai korpusa montāžai, lai nodrošinātu ekranētus tīkla savienojumus
• Profesionālām tīkla instalācijām un strukturētai kabeļu sistēmai
• Saviem spēkiem veiktiem tīkla remontiem un pagarinājumiem, kur nepieciešams ekranējums

Galvenās specifikācijas

• Savienotāja tips: 2 × RJ45 ligzda, ekranēts
• Kontaktu materiāls: fosforbronza
• Kontaktu pārklājums: niķelis ar zelta pārklājumu, 0,6 µm
• Iespiedshēmas plates materiāls un biezums: FR4, 1,2 mm
• Korpusa materiāls: ABS bezhalogēna, UL 94 V-0
• Spraudējums: 1:1 vadu shēma
• Darba temperatūras diapazons: -40 °C līdz +80 °C

Lietošanas veids

Ievietojiet katru Ethernet kabeli attiecīgajā RJ45 ligzdā un pārliecinieties, ka savienotāja aizturi ir kārtīgi nofiksējušies. Tā kā savienotājs ir ekranēts un vadi saslēgti 1:1, saglabājiet kabeļu ekranējuma nepārtrauktību, attiecīgos gadījumos savienojot drenāžas vadus vai foliju ar savienotāja ekranu. Uzstādiet savienotāju panelī vai korpusā, ja nepieciešams, nostiprinot to atbilstoši uzstādīšanas videi un nodrošinot, ka iespiedshēmas plate un kontakti netiek pakļauti mehāniskai slodzei.

Ieteikumi

Optimālai veiktspējai izmantojiet kabeļus ar neskartu ekranējumu un pēc uzstādīšanas pārbaudiet kontaktu integritāti. Izvairieties no pārmērīgas locīšanas vai stiepes slodzes uz kabeļiem savienotāja tuvumā un regulāri veiciet pārbaudes vidē ar ekstremālām temperatūrām vai lielu vibrāciju, lai nodrošinātu pastāvīgu signāla uzticamību.
