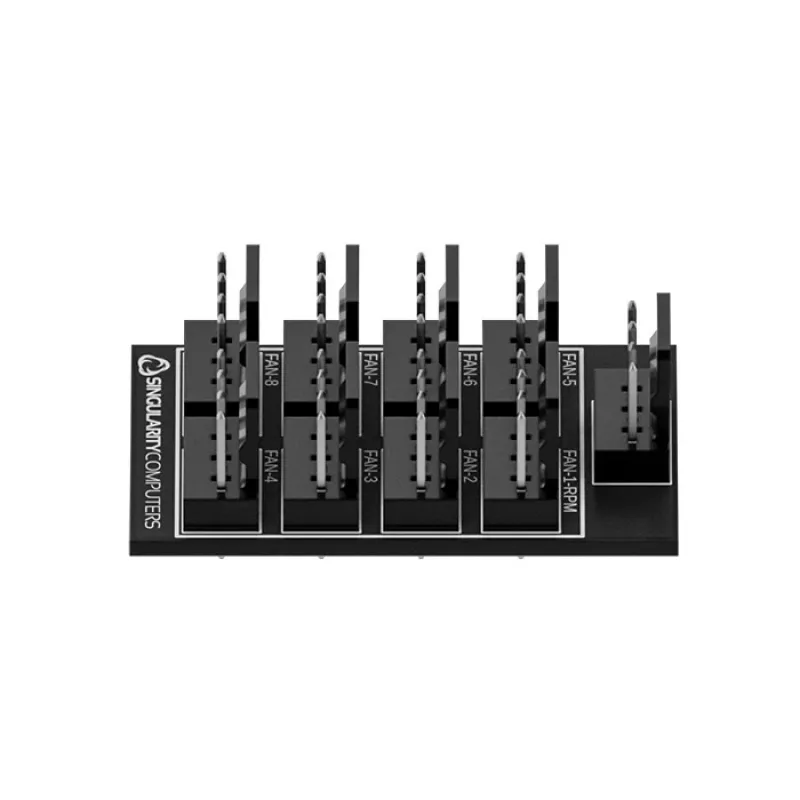

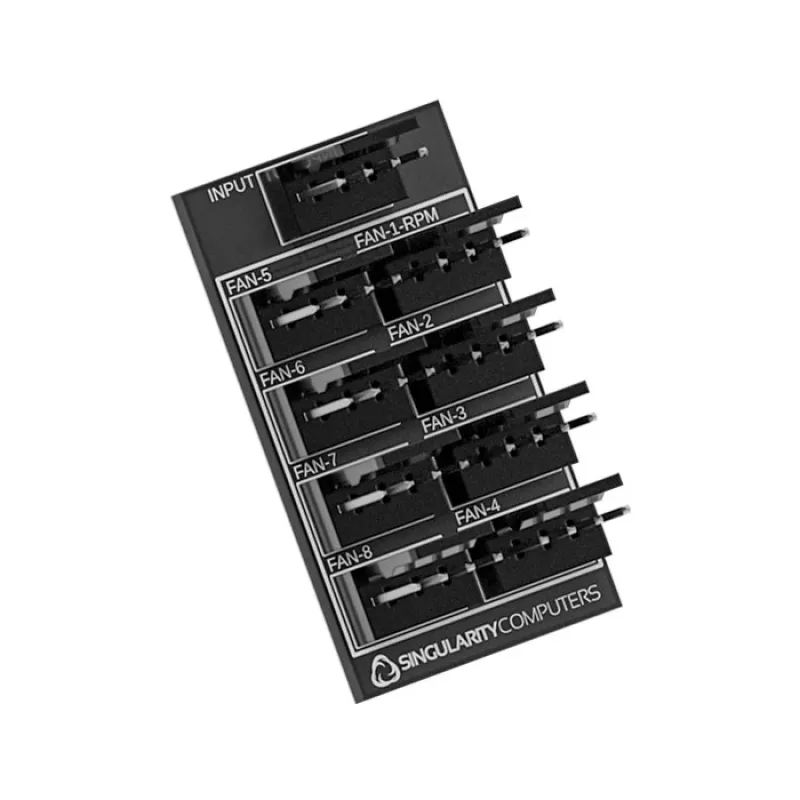

Ventilatoru sadalītājs Singularity Fan-Node 2x4 SC-PWM-N-2x4 — PWM sadalītājs 2×4-pin ventilatoriem

Singularity Fan-Node 2x4 ir kompakts PWM ventilatoru sadalītājs, kas sadala vienu 4-pin PWM signālu divās grupās pa četriem 4-pin ventilatora savienotājiem. Izstrādāts datoru būvētājiem, kuriem nepieciešama centralizēta ventilatora ātruma kontrole un kārtīga kabeļu ievilkšana, šis sadalītājs ļauj pārvaldīt vairākus korpusa vai radiatora ventilatorus no viena mātesplates savienotāja vai saderīga kontrollera. Ierīce nodrošina sinhronizētu PWM vadību, vienlaikus piegādājot strāvu katram pievienotajam ventilatoram caur atsevišķām 4-pin ligzdām.

Priekšrocības

Fan-Node 2x4 atbalsta sinhronizētu PWM signālu, lai nodrošinātu konsekventu ventilatora ātrumu visiem pievienotajiem ventilatoriem, samazinot trokšņa svārstības un vienkāršojot dzesēšanas pārvaldību. Tā kompaktā forma un skaidri izkārtotie savienotāji atvieglo kabeļu ievilkšanu un palīdz uzturēt tīru būvi. Sadalītājs piegādā strāvu līdz astoņiem 4-pin ventilatoriem, vienlaikus prasot tikai vienu PWM ieeju, kas samazina savienotāju izmantošanu uz mātesplates vai kontrollera.

Piemērots

• Pielāgotiem datoru korpusiem ar vairākiem ieplūdes un izplūdes ventilatoriem
• Radiatoru konfigurācijām ar vairākiem ventilatoriem uz viena radiatora
• Maza izmēra būvēm, kur mātesplates savienotāju skaits ir ierobežots
• Sistēmām, kur vēlama sinhronizēta ventilatora ātruma un kārtīga kabeļu pārvaldība

Galvenās specifikācijas

• Ievades tips: viens 4-pin PWM signāls
• Izejas savienotāji: divas grupas pa četriem 4-pin ventilatora savienotājiem (kopā 8 izejas)
• Vadība: PWM ātruma kontrole, replicēta uz visām izejām
• Strāvas sadale: atsevišķas strāvas līnijas katram ventilatora savienotājam
• Formas faktors: kompakts sadalītājs, paredzēts iekšējai montāžai datorā

Kā lietot

Pievienojiet sadalītāja PWM ieejas kabeli mātesplates 4-pin PWM savienotājam vai saderīgam PWM kontrollerim. Pievienojiet līdz astoņiem 4-pin PWM ventilatoriem pieejamajās ventilatora ligzdās, sadalot tos starp divām grupām pēc nepieciešamības. Pārliecinieties, ka katrs ventilators ir saderīgs ar 4-pin PWM vadību. Pēc pievienošanas konfigurējiet mātesplates vai kontrollera ventilatora profilu, lai pārvaldītu kopējo ventilatoru grupu caur vienu PWM avotu. Pārbaudiet, vai pievienoto ventilatoru kopējais strāvas patēriņš nepārsniedz sistēmas barošanas avota un mātesplates savienotāja jaudu, kas baro sadalītāju.
