Vides sensors GIRA 091300

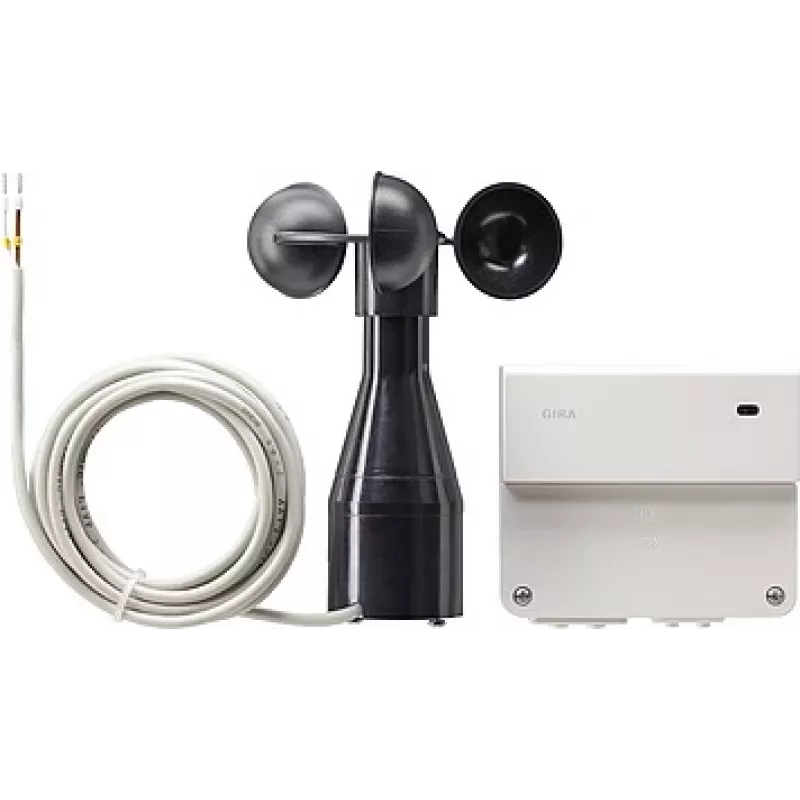

GIRA 091300 vides sensors ir vēja raidītājs (kausa anemometrs), kas paredzēts, lai pārveidotu vēja ātrumu elektriskajos signālos ēku automatizācijai. To var uzstādīt uz jumta vai ēkas fasādes un savienot ar novērtēšanas bloku, lai nodrošinātu automātiskas reakcijas, piemēram, žalūziju pacelšanu, kad vēja ātrums palielinās. Sensors mēra vēja ātrumu diapazonā no 3,3 līdz 24,5 m/s un sazinās ar novērtēšanas bloku maksimālajā darbības attālumā līdz 50 m. Ierīce tiek barota no maiņstrāvas tīkla (230 V, 50 Hz), un tai ir kompakts korpuss ar augstumu 160 mm un diametru 134 mm.

Priekšrocības

Vides sensors nodrošina uzticamu vēja ātruma mērīšanu, izmantojot kausa anemometra principu, un izvada elektriskos signālus, kas saderīgi ar ārēju novērtēšanas bloku. Tā darbības diapazons aptver tipiskus vēja apstākļus, kas būtiski fasāžu un ēnojuma kontrolei. Novērtēšanas bloks ietver testa režīmu ar LED, lai pārbaudītu darbību, un piedāvā sadalītāja spailes apsildāma vēja signalizatora pieslēgšanai. Sensora kompaktie izmēri un standarta tīkla barošana vienkāršo uzstādīšanu un integrāciju esošajās ēku automatizācijas sistēmās.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet kausa anemometru uz jumta vai ēkas sānos vietā, kas brīva no šķēršļiem, lai nodrošinātu precīzu vēja mērīšanu. Savienojiet sensora vadus ar novērtēšanas bloku, ievērojot ražotāja pieslēguma shēmas. Izmantojiet novērtēšanas bloku, lai iestatītu vēja ātruma sliekšņus, kas aktivizē darbības, piemēram, žalūziju pacelšanu; pārbaudiet pareizu darbību, izmantojot testa režīmu un iebūvēto testa LED. Ja nepieciešams apsildāms vēja signalizators, pievienojiet to sadalītāja spailēm, kas pieejamas novērtēšanas blokā.

Ieteikumi

Uzstādiet sensoru atklātā vietā, brīvā no tuvumā esošiem šķēršļiem, un atbilstošā augstumā. Regulāri pārbaudiet kausa anemometru attiecībā uz mehānisku nodilumu un pārbaudiet signālu un LED testa funkciju novērtēšanas blokā. Pieslēdzot maiņstrāvas barošanu, ievērojiet vietējos elektriskos noteikumus un, ja nepieciešams, uzstādīšanai izmantojiet kvalificētu elektriķi.
