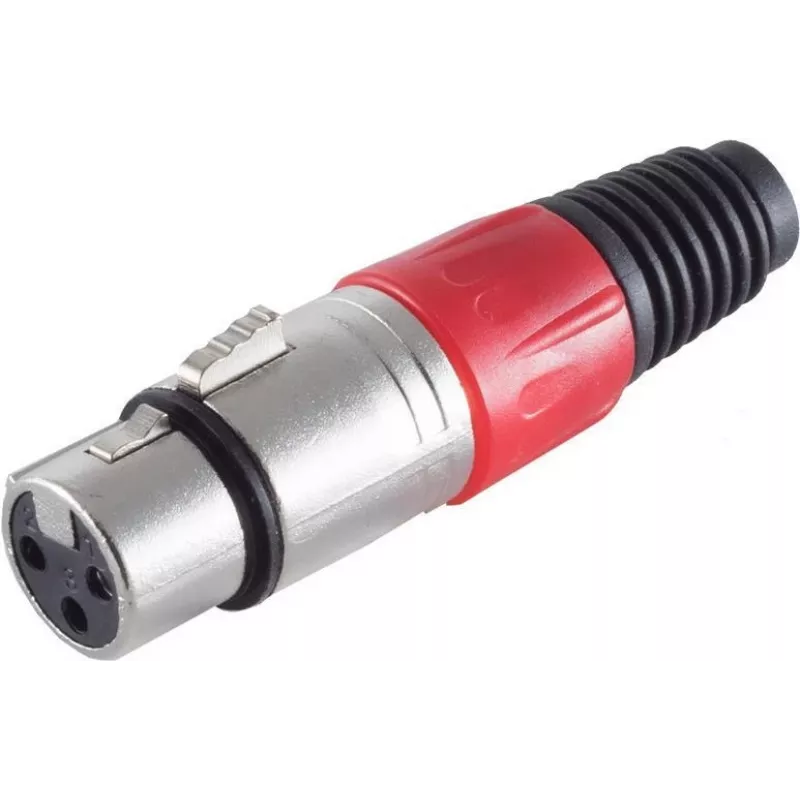

XLR savienotājs ShiverPeaks BS55022-R sarkans, 3 kontaktu mikrofona/audio savienotājs

ShiverPeaks BS55022-R ir sarkans 3 kontaktu XLR savienotājs, kas izstrādāts mikrofona un balansēto audio līniju savienojumiem. Savienotājam ir standarta trīs kontaktu XLR kontakti, drošs bloķēšanas mehānisms un krāsu kodēts korpuss, lai vienkāršotu kabeļu identifikāciju daudzkanālu uzstādījumos. Tas ir saderīgs ar parasto profesionālo audio aprīkojumu un paredzēts lietošanai, kur nepieciešama balansēta analogā signāla pārraide un uzticams mehāniskais savienojums.

Priekšrocības

Sarkanā 3 kontaktu XLR konstrukcija nodrošina stabilu signāla pārraidi zema trokšņa mikrofona un līnijas līmeņa audio. Izturīgais bloķēšanas aizbīdnis nodrošina drošu savienošanu un novērš nejaušu atvienošanu dzīvās uzstāšanās laikā vai transportēšanas laikā. Krāsu kodētais korpuss ļauj ātri vizuāli identificēt kanālus vai signāla ceļus. Savienotāja mehāniskā konstrukcija atbalsta atkārtotu ievietošanu un izņemšanu, saglabājot kontaktu integritāti.

Piemērots

• Skatuves un dzīvās skaņas instalācijām
• Ierakstu studijas mikrofona un līnijas savienojumiem
• Raidorganizāciju iekārtām un pārvietojamiem studijas autobusiem
• Portatīvajām PA sistēmām un nomas aprīkojumam

Galvenās specifikācijas

• Savienotāja tips: 3 kontaktu XLR (siev./vīr. atkarībā no kabeļa montāžas)
• Kontaktu izvietojums: standarta 3 kontaktu balansētais audio
• Korpusa krāsa: sarkana vieglai identifikācijai
• Bloķēšanas mehānisms: drošs aizbīdnis, lai novērstu nejaušu atbrīvošanos
• Paredzētais signāls: balansēts analogais mikrofona un līnijas līmeņa audio
• Izturība: izstrādāts atkārtotiem savienošanas cikliem profesionālā lietošanā

Kā lietot

Uzstādiet savienotāju, pielodējot vai presējot kabeļa vadus pie attiecīgajiem XLR kontaktiem saskaņā ar ierīces vadu standartu (1. kontakts = ekrāns/zeme, 2. kontakts = karstais/pozitīvais, 3. kontakts = aukstais/negatīvais). Nodrošiniet, lai korpuss un spriegojuma atvieglojums būtu samontēti tā, lai kabelis būtu atbalstīts un kontakti netiktu noslogoti. Savienojot, izlīdziniet savienotāju ar kontaktligzdu un spiediet, līdz aizbīdnis nofiksējas; pirms atvienošanas nospiediet aizbīdņa atbrīvotāju, lai atbloķētu. Pirms līnijas nodošanas ekspluatācijā pārbaudiet polaritāti un nepārtrauktību ar multimetru vai kabeļa testeri.

Ieteikumi

Lai nodrošinātu optimālu ilgtermiņa veiktspēju, izmantojiet savienotāju ar pareizi ekranētiem, balansētiem mikrofona vai audio kabeļiem un izvairieties no asiem līkumiem pie kabeļa izejas. Regulāri pārbaudiet, vai kontaktiem un bloķēšanas aizbīdnim nav nodiluma vai netīrumu, un, ja nepieciešams, notīriet ar piemērotu kontaktu tīrītāju.
