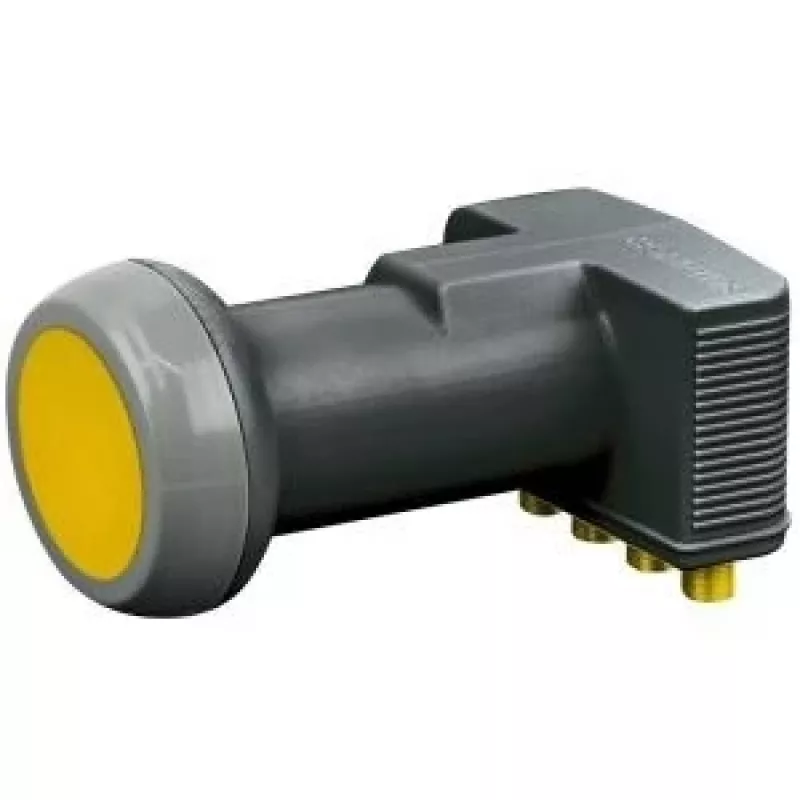

Zema trokšņa līmeņa bloka frekvences pārveidotājs Schwaiger SPS6918A

Schwaiger zema trokšņa līmeņa bloka frekvences pārveidotājs SPS6918A uztver satelīta signālus 10,7–12,75 GHz joslā un pārveido tos zemākās starpfrekvencēs lietošanai ar satelīta uztvērējiem. Izstrādāts ar F tipa RF savienotāju un 4 cm barošanas taures padevi, šis pelēkais LNB nodrošina stabilu uztveršanu ar zemu iekšējo troksni un mērenu enerģijas patēriņu. Tas ir paredzēts standarta Ku joslas satelīta raidījumu uztveršanai un integrēšanai mazās un vidēja izmēra parabolu instalācijās.

Priekšrocības

Šis LNB piedāvā plašu darba frekvenču diapazonu, kas aptver pilnu Ku joslas ieeju 10,7–12,75 GHz, un standarta F tipa izejas savienotāju savietojamībai ar parastajiem satelīta kabeļiem un uztvērējiem. Ierīce patērē aptuveni 250 mA, saglabājot zemas enerģijas prasības, vienlaikus nodrošinot nemainīgu frekvences pārveidošanas veiktspēju. Tās kompaktais barošanas taures dizains palīdz fokusēt ienākošos signālus un atbalsta stabilu, zema trokšņa pastiprināšanu, kas piemērota tipiskām patērētāju un vieglām profesionālām lietojumprogrammām.

Piemērots

• Mājas satelīta TV uztveršanai, izmantojot Ku joslas satelītus
• Mazām dzīvojamo māju vai dzīvokļu parabolu instalācijām
• Esoša LNB nomaiņai ar F tipa savienotāju
• Vienkāršām vairāku uztvērēju iekārtām, ja tiek izmantoti saderīgi sadalītāji vai multisviči

Galvenās specifikācijas

• Ieejas frekvenču diapazons: 10,7–12,75 GHz (Ku josla)
• Savienotāja veids: F tips (RF ieejas/izejas saskarne)
• Barošanas taures diametrs: 4 cm
• Tipisks strāvas patēriņš: 250 mA
• Korpusa krāsa: pelēka

Lietošana

Uzstādiet LNB saderīgas satelīta parabolas fokusa punktā tā, lai barošanas taure būtu vērsta pret parabolas reflektoru. Savienojiet LNB ar satelīta uztvērēju, izmantojot RG6 koaksiālo kabeli, kas terminēts ar F tipa savienotājiem. Pārliecinieties, ka parabola ir noregulēta uz mērķa satelītu un uztvērējs ir iestatīts uz atbilstošajiem LNB frekvences iestatījumiem 10,7–12,75 GHz ieejas diapazonam. Nodrošiniet LNB barošanu caur uztvērēju vai ārēju strāvas ievadītāju, kas piegādā aptuveni 250 mA pie nepieciešamā sprieguma.

Ieteikumi

Lai iegūtu vislabāko signāla kvalitāti, izmantojiet laikapstākļiem izturīgus F tipa savienotājus un kvalitatīvu koaksiālo kabeli, pārbaudiet parabolas izlīdzināšanu ar signāla mērītāju, ja pieejams, un aizsargājiet LNB no ilgstošas pakļaušanas skarbiem laikapstākļiem. Integrējot vairāku uztvērēju sistēmās, pārbaudiet sadalītāju vai multisviču savietojamību ar LNB izeju un uztvērēja sprieguma/polarizācijas pārslēgšanu.
