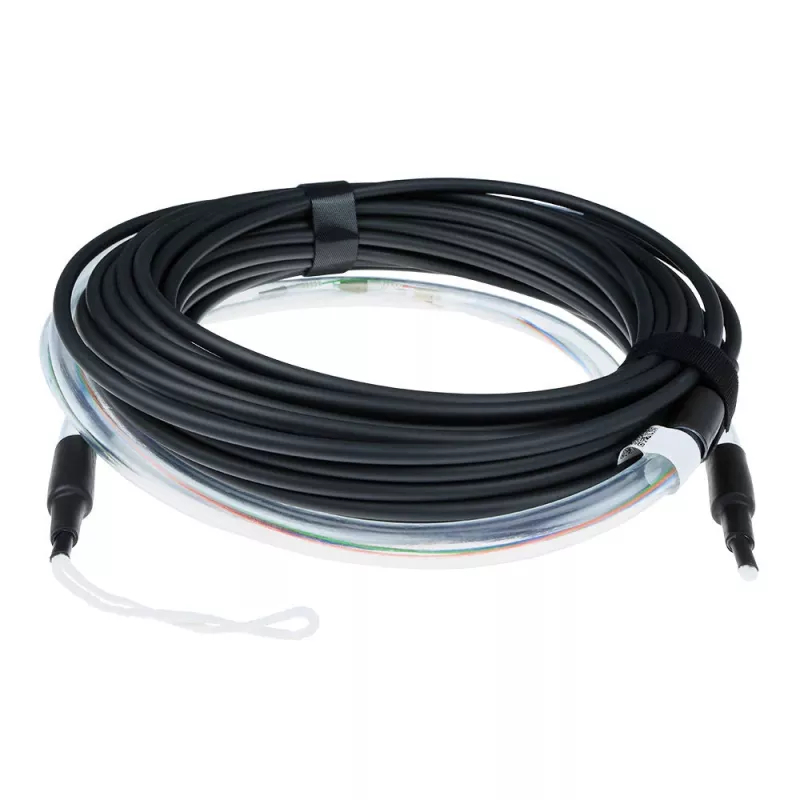

ACT 70 metru vienmoda 9/125 OS2 iekštelpu/ārlietošanas kabelis ar 4 LC savienotājiem

ACT vienmodas optiskās šķiedras kabelis 70 m 9/125 OS2 ar 4x LC savienotājiem katrā galā ir rūpnīcā terminēts iekštelpu/ārlietošanas savienojums, kas paredzēts ātrdarbīgiem vienmodas tīkliem. Ar 9 µm serdi un OS2 klasi šis 70 metru garais kabelis nodrošina tālsatiksmes signālu pārraidi un ir piemērots dažādām tīklošanas un telekomunikāciju instalācijām. Kabelis tiek piegādāts lietošanai gatavā veidā ar rūpnīcā terminētiem un individuāli testētiem savienotājiem, tādējādi novēršot nepieciešamību pēc terminēšanas instrumentiem uzstādīšanas vietā un samazinot uzstādīšanas laiku.

Priekšrocības

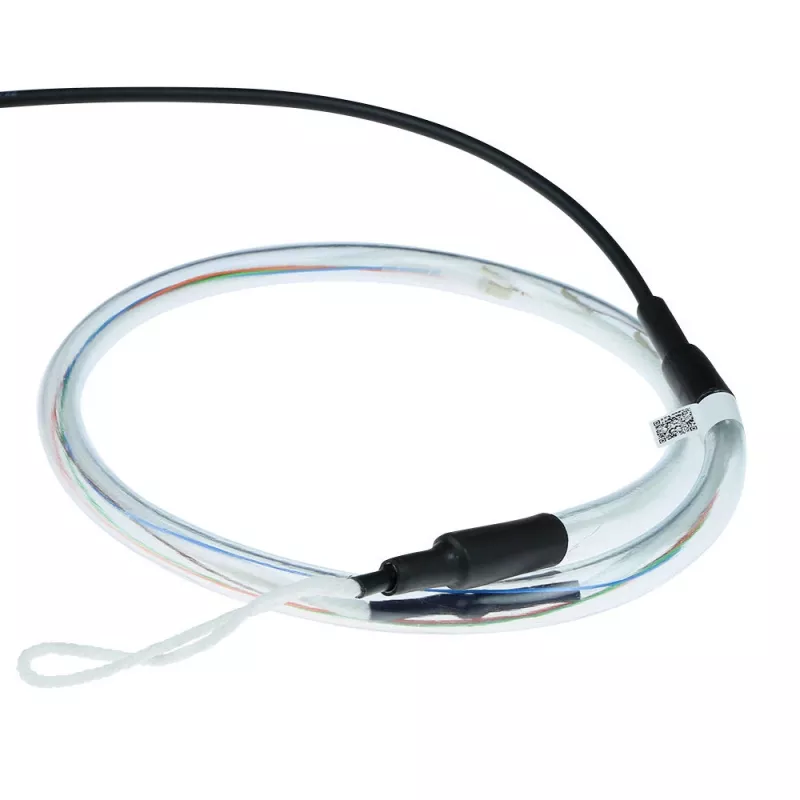

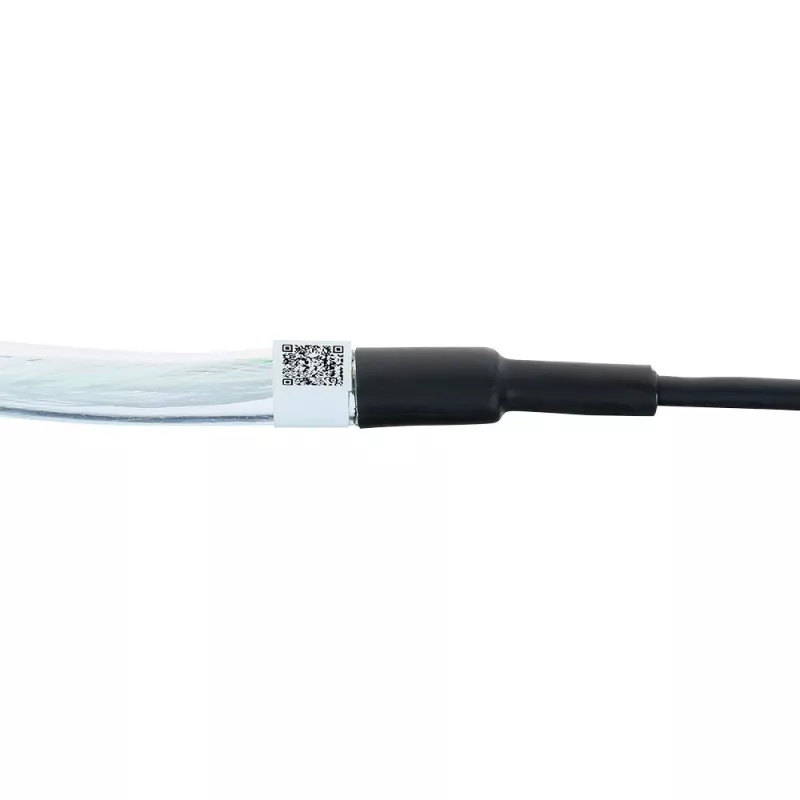

Šis ACT rūpnīcā terminētais optiskās šķiedras kabelis apvieno OS2 vienmodas šķiedras specifikāciju ar iepriekš piestiprinātiem LC savienotāju pāriem, lai nodrošinātu nemainīgu optisko veiktspēju un vienkāršu izvēršanu. Katrs kabelis tiek individuāli testēts un tiek piegādāts ar testa pārskatu, kas nodrošina prognozējamas vājinājuma vērtības un uzticamu darbību. Konstrukcijā ietilpst aizsargājoša caurspīdīga caurule ap ventilatoru un savienotājiem mehāniskai aizsardzībai uzstādīšanas laikā, vilkšanas cilpa vilkšanas spēkiem līdz 350 N, un kompakts aizsargšļūtenes diametrs, kas atvieglo maršrutēšanu cauruļvados.

Piemērots

• Iekārtu telpu, sadales paneļu un tīkla skapju savienošanai ēkās
• Stāvu savienošanai daudzstāvu ēkās vai dažādu telpu savienošanai
• Ārējiem universitātes pilsētiņu vai starpvietu savienojumiem, kur nepieciešams iekštelpām/ārlietošanai sertificēts kabelis
• Sistēmu integratoriem un uzstādītājiem, kuriem nepieciešami plug-and-play optiskās šķiedras savienojumi bez terminēšanas uzstādīšanas vietā

Galvenās specifikācijas

• Šķiedras tips: Vienmodas OS2, 9/125 µm
• Garums: 70 metri

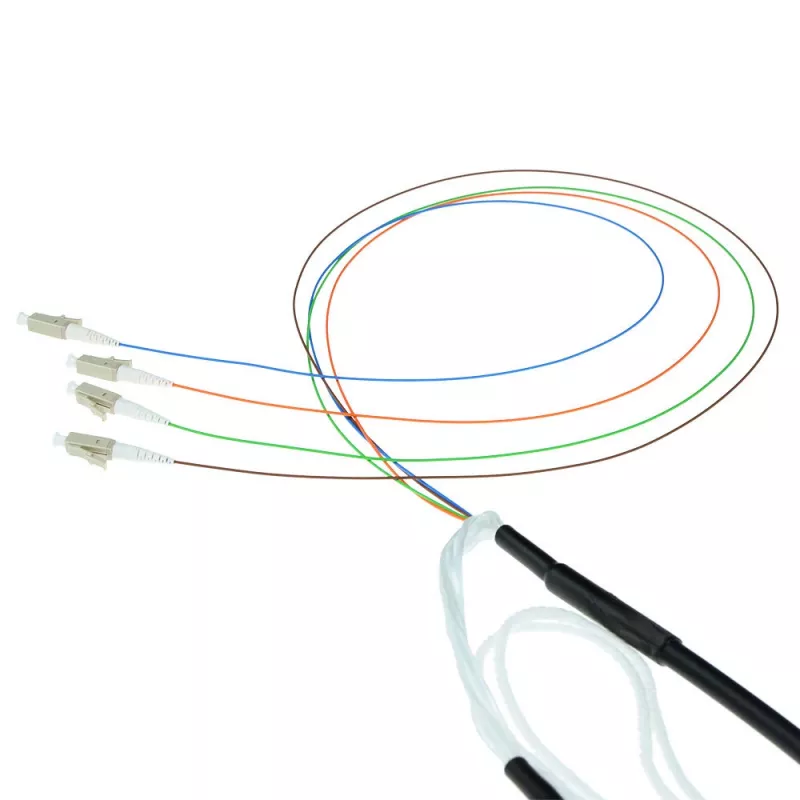

• Savienotāji: 4x LC savienotāji katrā galā (rūpnīcā terminēti)
• Vidējais vājinājums: aptuveni 0,10 dB uz savienoto savienotāju (tipiska rūpnīcas veiktspēja)
• Maksimālais vilkšanas spēks: līdz 350 N (ar vilkšanas cilpu)
• Piemērots iekštelpu un ārlietošanas instalācijām; kompakts aizsargšļūtenes diametrs maršrutēšanai cauruļvados

Lietošanas veids

Izņemiet rūpnīcā terminēto ACT optiskās šķiedras kabeli no iepakojuma un pārbaudiet komplektā iekļauto testa pārskatu. Novietojiet kabeli pa plānoto ceļu, izmantojot vilkšanas cilpu velkot, lai izvairītos no slodzes uz savienotājiem. Noņemiet aizsargvāciņus no LC savienotājiem tikai terminēšanas vietā, lai novērstu piesārņojumu. Ievietojiet LC savienotājus atbilstošajos portos sadales paneļos, raiduztvērējos vai tīkla ierīcēs un nostipriniet kabeli, izmantojot spriegojuma samazināšanas vai kabeļu pārvaldības aprīkojumu, lai saglabātu norādīto liekuma rādiusu un izvairītos no asiem līkumiem.

Ieteikumi

Ievērojiet ražotāja uzstādīšanas norādījumus un drukātos QR koda norādījumus uz kabeļa, lai iegūtu sīkāku informāciju par apstrādi, liekuma rādiusu un testēšanu. Izmantojiet putekļu vāciņus līdz galīgajam savienojumam, lai saglabātu zemu vājinājumu. Ārējiem novadiem nodrošiniet atbilstošu maršruta aizsardzību un hermētiskumu terminēšanas punktos. Ja pēc uzstādīšanas nepieciešama testēšana, izmantojiet piegādāto rūpnīcas testa pārskatu kā bāzes līniju un veiciet pilnīgu pārbaudi ar piemērotu vienmodas testēšanas aprīkojumu.
