BlueOptics CBL-MPO12-4LC-OM4-5M-BO InfiniBand optiskās šķiedras kabelis 4x LC MPO 5m

BlueOptics CBL-MPO12-4LC-OM4-5M-BO InfiniBand optiskās šķiedras kabelis ir 5 m garš daudzmodu OM4 komutācijas kabelis ar vienu MPO (12 šķiedru) savienotāju pie četriem LC dupleksajiem savienotājiem, kas paredzēts augsta blīvuma, ātrdarbīgiem optiskajiem savienojumiem. Kabelī izmantota lāzeroptimizēta 50 µm OM4 šķiedra, lai nodrošinātu pilnduplekso komunikāciju un zemu vājinājumu vidēja un īsa attāluma datu centru un uzņēmumu tīklu savienojumiem. Tā LSZH (bezhalogēna ar zemu dūmu emisiju) apvalks samazina dūmu un toksisko izmešu daudzumu ugunsgrēka gadījumā, un samontētajos savienotājos iekļautas cirkonija keramikas ferulas, lai uzturētu stabilu optisko veiktspēju un ilgu savienošanas kalpošanas laiku.

Priekšrocības

Šis InfiniBand optiskās šķiedras kabelis nodrošina zemu ievades zudumu un augstu atstarošanās zudumu, kas piemērots prasīgiem optiskajiem tīkliem. Izgatavots, izmantojot zīmolu daudzmodu šķiedras un pārbaudītas savienotāju sastāvdaļas, kabelis ir rūpnīcā testēts ar interferometriju un OTDR, un tam pievienoti izmērītie ievades un atstarošanās zudumu lielumi. Kompaktā MPO-4x LC dupleksā konfigurācija nodrošina efektīvu portu konsolidāciju komutācijas paneļos un raiduztvērējos, savukārt OM4 šķiedras specifikācija uzlabo modālo caurlaides spēju un atbalsta lielākus datu pārraides ātrumus daudzmodu savienojumos.

Piemērots

• Datu centru augšupsaitēm un šķērssavienojumiem starp MPO maģistrālajiem un LC komutācijas paneļiem
• InfiniBand un ātrdarbīgiem Ethernet īsa līdz vidēja attāluma savienojumiem
• MPO iespējotu raiduztvērēju savienošanai ar vairākiem LC dupleksajiem portiem
• Augsta blīvuma statņu instalācijām, kur telpa un kabeļu pārvaldība ir kritiska

Galvenās specifikācijas

• Garums: 5 m
• Šķiedras tips: OM4 daudzmodu, 50 µm kodols
• Savienotājs A: MPO (daudzšķiedru push-on), UPC pulēts
• Savienotājs B: 4 × LC dupleksais, UPC pulēts
• Apvalks: LSZH (bezhalogēna ar zemu dūmu emisiju), liesmu slāpējošs
• Pulēšana: UPC (īpaši fiziskais kontakts) samazinātai atpakaļatstarošanai

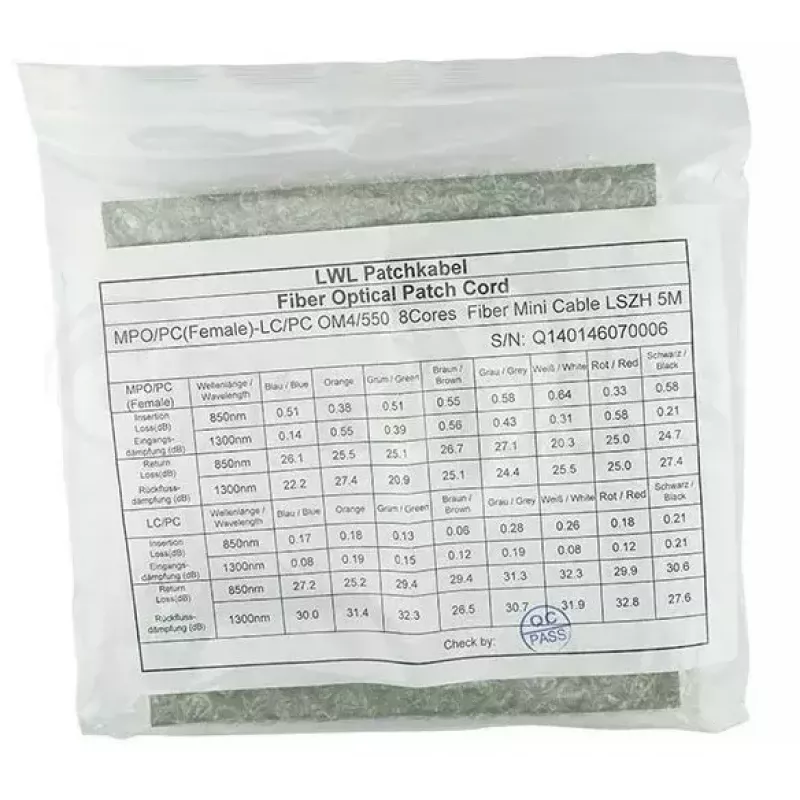

• Testēts: interferometrs un OTDR ar izdrukātiem ievades un atstarošanās zudumu mērījumiem
• Atbilstība: ražots saskaņā ar kopīgiem rūpnieciskās drošības un materiālu standartiem (IEC, RoHS)

Lietošana

Izvelciet kabeli pa plānoto kabeļu pārvaldības ceļu un izvairieties no asiem līkumiem, kas pārsniedz ražotāja noteikto minimālo liekuma rādiusu. Izlīdziniet un ievietojiet MPO savienotāju MPO maģistrāles vai raiduztvērēja ligzdā, līdz tas nofiksējas, un pievienojiet katru LC duplekso savienotāju atbilstošajā LC portā uz komutācijas paneļa vai raiduztvērēja, ievērojot pareizu polaritāti pilndupleksai darbībai. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, lai novērstu ar piesārņojumu saistītus signāla zudumus; izmantojiet piemērotus optisko šķiedru tīrīšanas rīkus vai salvetes. Pēc uzstādīšanas pārbaudiet savienojuma veiktspēju, izmantojot optisko jaudas mērītāju vai atbilstošu testēšanas aprīkojumu, un salīdziniet izmērītos ievades un atstarošanās zudumus ar pievienoto mērījumu protokolu.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli tīrā vidē, turiet aizsargvāciņus uz savienotājiem, kad tie netiek lietoti, un izvairieties no saspiešanas spēkiem vai saliekšanas. Pastāvīgām instalācijām publiskās vai slēgtās telpās LSZH apvalks samazina kaitīgās emisijas. Ilgtermiņa uzticamībai ieplānojiet periodiskas vizuālas pārbaudes un savienotāju galu tīrīšanu, kā arī atkārtotu savienojumu testēšanu pēc būtiskām pārkonfigurācijām.
