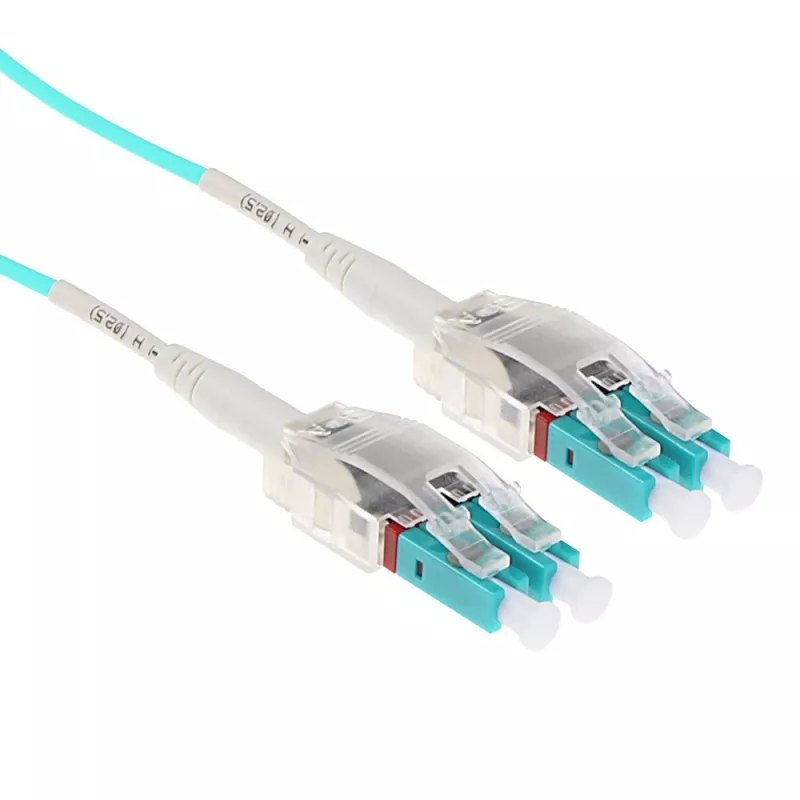

ACT 17 metru daudzmodu 50/125 OM3 polaritātes pagrieziena optiskās šķiedras kabelis ar LC savienotājiem

ACT 17 metru daudzmodu optiskās šķiedras kabelis OM3 ar LC savienotājiem ir pilndupleksa 50/125 µm daudzmodu savienojums, kas izstrādāts ātrdarbīgām tīkla vidēm. OM3 klase nodrošina ar lāzeru optimizētu veiktspēju īsa attāluma lietojumiem, savukārt 17 m garums un LC–LC gala savienojumi ar polaritātes pagriezienu vienkāršo savienojumus starp slēdžiem, serveriem un ielāpu paneļiem. Kabeļa konstrukcija ir veidota, lai nodrošinātu zemus ievades zudumus un nemainīgu signāla integritāti tipiskos datu centru un uzņēmumu kabeļu izvietojumos.

Priekšrocības

OM3 daudzmodu šķiedra piedāvā uzlabotu joslas platumu 10 Gigabitu un augstākas klases īsa attāluma savienojumiem salīdzinājumā ar zemākas klases daudzmodu veidiem. LC savienotāji nodrošina kompaktu izmēru un uzticamu savienošanu augsta blīvuma paneļiem. Polaritātes pagrieziena konfigurācija ļauj viegli pārvaldīt pārraides/saņemšanas kartēšanu bez papildu adapteriem. 50 µm serdes diametrs nodrošina efektīvu savietojamību ar izplatītākajiem daudzmodu raiduztvērējiem, palīdzot samazināt savienojuma zudumus un uzturēt prognozējamu veiktspēju.

Piemērots

• Īsa attāluma 10GbE un 40GbE savienojumiem datu centros
• Ielāpu savienojumiem starp tīkla slēdžiem un serveriem
• Starpstatīvā un statīva iekšējā optiskās šķiedras ielāpu veidošanai uzņēmumu tīklos
• Augsta blīvuma ielāpu paneļiem un optiskajiem sadales rāmjiem

Galvenās specifikācijas

• Šķiedras veids: Daudzmodu OM3
• Serde/apvalks: 50/125 µm
• Garums: 17 metri
• Savienotāji: LC uz LC
• Konfigurācija: Pilnduplekss ar polaritātes pagriezienu
• Tipisks lietojums: Īsa attāluma optiskie savienojumi un ielāpu veidošana

Kā lietot

Izvelciet kabeli caur kabeļu pārvaldības ceļiem, lai izvairītos no asiem liekumiem un mehāniska sprieguma. Savietojiet un ievietojiet LC savienotājus atbilstošajās LC pieslēgvietās, līdz tie nofiksējas vietā, ievērojot pareizu pārraides/saņemšanas orientāciju atbilstoši pieslēgtā aprīkojuma prasībām. Izmantojiet polaritātes pagriezienu, lai saskaņotu Tx/Rx pārus bez papildu šķērsojuma adapteriem. Nostipriniet lieko kabeļa garumu servisa cilpā un turiet savienotājus ar uzliktiem vāciņiem, kad tie netiek izmantoti, lai aizsargātu gala virsmas no piesārņojuma.

Ieteikumi

Pirms uzstādīšanas pārbaudiet un notīriet LC savienotāju gala virsmas ar piemērotiem optiskās šķiedras tīrīšanas instrumentiem. Ievērojiet lieces rādiusus, kas lielāki par ražotāja ieteiktajiem minimumiem (parasti 10× kabeļa ārējais diametrs daudzmodu šķiedrai), un izvairieties no samezglojumiem. Kritiskiem savienojumiem pārbaudiet optisko jaudu un ievades zudumus ar gaismas avotu un jaudas mērītāju vai izmantojiet sertificētu testēšanas aprīkojumu, lai apstiprinātu savienojuma veiktspēju.
