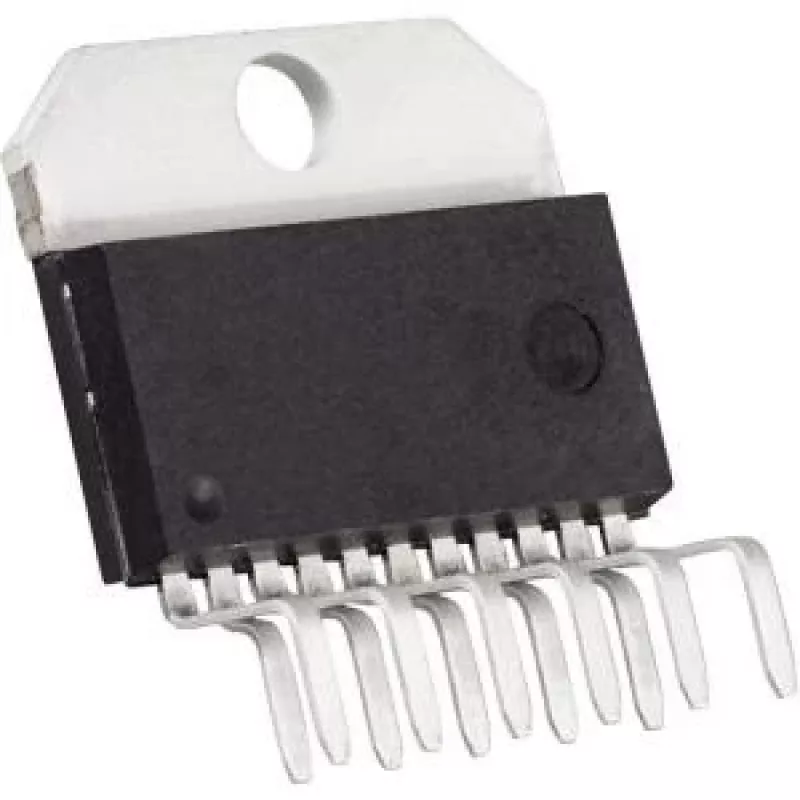

Audio amplifier Texas Instruments OPA541AP, 125 W, single-channel, 20.3×4.62×17.6 mm

Texas Instruments OPA541AP ir vienkanāla jaudas operacionālais pastiprinātājs, kas paredzēts lieljaudas audio lietojumiem ar maksimālo izejas jaudu 125 W. Ierīce tiek piegādāta kompaktā jaudas plastmasas korpusā ar nominālajiem izmēriem 20.3 × 4.62 × 17.6 mm un ir izstrādāta, lai darbinātu skaļruņus un slodzes, kurām nepieciešama nepārtraukta liela strāva. Pastiprinātājs atbalsta barošanas spriegumu līdz ±40 V un spēj nodrošināt nepārtrauktu izejas strāvu līdz 5 A. Iekšēja aizsardzība un lietotāja programmējama strāvas ierobežojuma funkcija nodrošina uzticamu darbību prasīgās audio un industriālās vidēs.

Priekšrocības

OPA541AP integrē viena strāvas ierobežojuma rezistora topoloģiju, kas iestata gan pozitīvo, gan negatīvo strāvas ierobežojumu, vienkāršojot konstrukciju un novēršot nepieciešamību pēc atsevišķiem ierobežojuma rezistoriem hibrīdo pastiprinātāju nomaiņā. Ierīce apvieno bipolāro un FET procesu tehnoloģiju uzticamai izejas pakāpes veiktspējai un stabilai darbībai pie lielām slodzēm. Jaudas plastmasas korpusam ir vara vadu rāmis, lai uzlabotu siltuma pārnesi labākai termiskai pārvaldībai, savukārt alternatīva nozarē standarta TO-3 hermētiska korpusa opcija nodrošina izolētu montāžu pie radiatora, kad tas nepieciešams.

Piemērots

• Profesionālas audio jaudas pakāpes un vienkanāla pastiprinātāji
• Skaļruņu draiveri un aktīvo monitoru moduļi
• Jaudas kondicionēšanas pakāpes audio iekārtās un instrumentācijā
• Hibrīdo jaudas pastiprinātāju nomaiņa, kur nepieciešams viens strāvas ierobežojuma iestatījums

Galvenās specifikācijas

• Izejas jauda: 125 W (vienkanāla lietojumiem)
• Barošanas sprieguma diapazons: līdz ±40 V
• Nepārtraukta izejas strāva: līdz 5 A
• Korpusa izmēri: 20.3 × 4.62 × 17.6 mm (jaudas plastmasas korpuss)
• Iekšējs lietotāja programmējams strāvas ierobežojums, izmantojot vienu ārēju rezistoru
• Procesa tehnoloģija: īpašnieciska bipolārā un FET izgatavošana
• Termiskās īpašības: vara vadu rāmis uzlabotai siltuma pārnesei; TO-3 opcija ļauj izolētu montāžu pie radiatora

Lietošana

Uzstādiet OPA541AP, ievērojot standarta pastiprinātāja PCB izvietojuma vadlīnijas, lai nodrošinātu atbilstošu siltuma izkliedi un samazinātu parazītisko induktivitāti un pretestību izejas ceļos. Konfigurējiet barošanas spriegumu līdz ±40 V atbilstoši jūsu lietojumam, ievērojot absolūtās maksimālās vērtības. Iestatiet vēlamo strāvas ierobežojumu, izvēloties vienu ārēju rezistoru, kas savienots ar strāvas ierobežojuma kontaktu, kurš vienlaikus programmē gan pozitīvo, gan negatīvo strāvas ierobežojumu. Nodrošiniet atbilstošus atsaistes kondensatorus tuvu barošanas kontaktiem un ievērojiet datu lapas ieteikumus ieejas kompensācijai un stabilitātei ar reaktīvām skaļruņu slodzēm.

Ieteikumi

Izmantojiet radiatoru vai nodrošiniet pietiekamu vara laukumu uz PCB siltuma izkliedēšanai, darbojoties tuvu ierīces strāvas un jaudas robežām. Pārbaudiet ieprogrammēto strāvas ierobežojuma rezistora vērtību uz prototipa pie sagaidāmajiem slodzes apstākļiem, lai novērstu nepatiesu iedarbināšanu vai nepietiekamu aizsardzību. Instalācijām, kurām nepieciešama tieša montāža pie radiatora, apsveriet TO-3 hermētiskā korpusa opciju, lai izvairītos no papildu izolācijas piederumiem.
