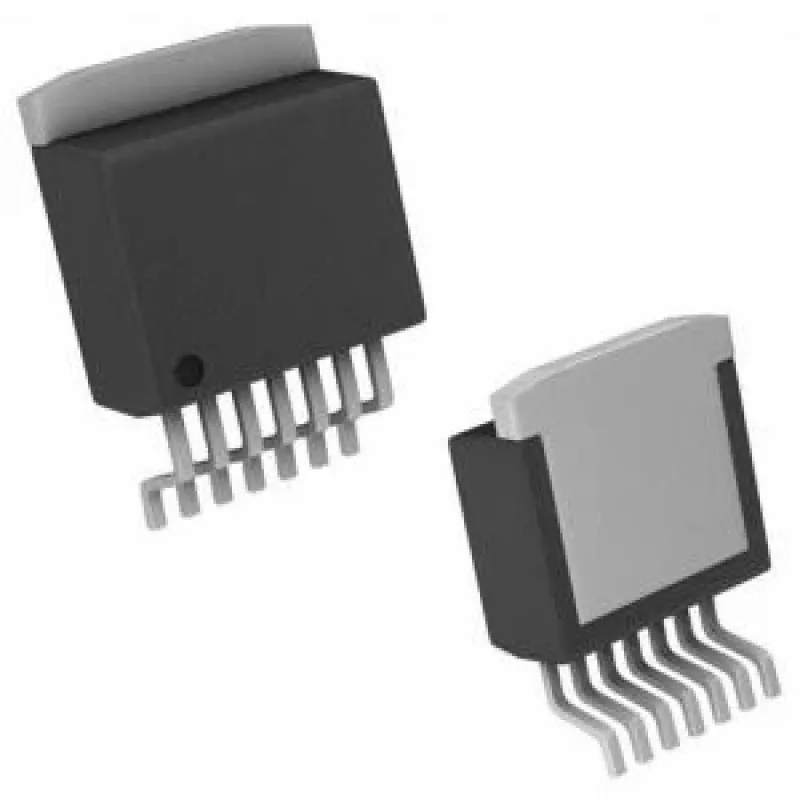

Power IC voltage regulator Texas Instruments LM2676SX-5.0/NOPB, DC/DC komutācijas regulators, fiksēts 5.0V, TO-263-7 montāža

Texas Instruments LM2676SX-5.0 ir DC/DC komutācijas sprieguma regulators, kas nodrošina fiksētu 5.0V izejas spriegumu TO-263-7 montāžas korpusā. Paredzēts pazeminošai (buck) pārveidei, šis barošanas IC ļauj efektīvi regulēt spriegumu no augstāka ieejas sprieguma līdz stabilai 5V padevei. Ierīce apvieno komutācijas elementu un vadības shēmu, lai vienkāršotu plates līmeņa barošanas dizainu un samazinātu ārējo komponentu skaitu, lietojot kompaktās elektroniskajās sistēmās.

Priekšrocības

LM2676SX-5.0 nodrošina regulētu 5.0V izeju ar augstu pārveidošanas efektivitāti, kas raksturīga komutācijas regulatoriem, samazinot jaudas izkliedi salīdzinājumā ar lineārajiem regulatoriem. Integrētā komutācijas vadība un aizsardzības funkcijas samazina dizaina sarežģītību un uzlabo uzticamību nepārtrauktā darbībā. TO-263-7 korpuss nodrošina kompaktu formas faktoru un siltumvadītspēju, kas piemērota virsmas montāžas plates izkārtojumiem rūpniecības un iegultajās lietojumprogrammās.

Piemērots

• Plates līmeņa sprieguma regulēšanai iegultajās sistēmās
• Barošanas avotiem rūpniecības un automatizācijas elektronikā
• Pazeminošai pārveidei no augstāka līdzstrāvas ieejas sprieguma uz 5V
• Kompaktiem barošanas moduļiem un vienas plates dizainiem

Galvenās specifikācijas

• Izejas spriegums: fiksēts 5.0 V
• Regulatora tips: DC/DC komutācijas (pazeminošs/buck)
• Korpuss: TO-263-7 virsmas montāžas korpuss
• Integrēta komutācijas vadība un jaudas pakāpe
• Paredzēts plates līmeņa montāžai un siltumvadītspējai

Kā lietot

Ievietojiet LM2676SX-5.0 uz PCB saskaņā ar ražotāja ieteikto izkārtojumu, lai nodrošinātu stabilu darbību un atbilstošu siltuma pārvaldību. Nodrošiniet atbilstošu ieejas atsaisti un izejas filtra tīklu, kā norādīts atsauces dizainos, lai samazinātu izejas pulsāciju. Pievienojiet ieejas padevi, zemi un izejas ceļu ar piemērotu vadu platumu vai vara plaknēm, lai apstrādātu gaidāmo strāvu. Ievērojiet datu lapas norādījumus attiecībā uz jebkuru nepieciešamo ārējo induktoru, diodi un kondensatoriem, lai izpildītu pārejas un stabilitātes prasības.

Ieteikumi

Pārbaudiet ieejas sprieguma diapazonu un strāvas prasības jūsu lietojumprogrammai un apstipriniet siltuma apsvērumus TO-263-7 korpusā. Izmantojiet Texas Instruments ieteiktos ārējos komponentus un izkārtojuma praksi, lai nodrošinātu optimālu efektivitāti un stabilu 5V izeju zem slodzes.
