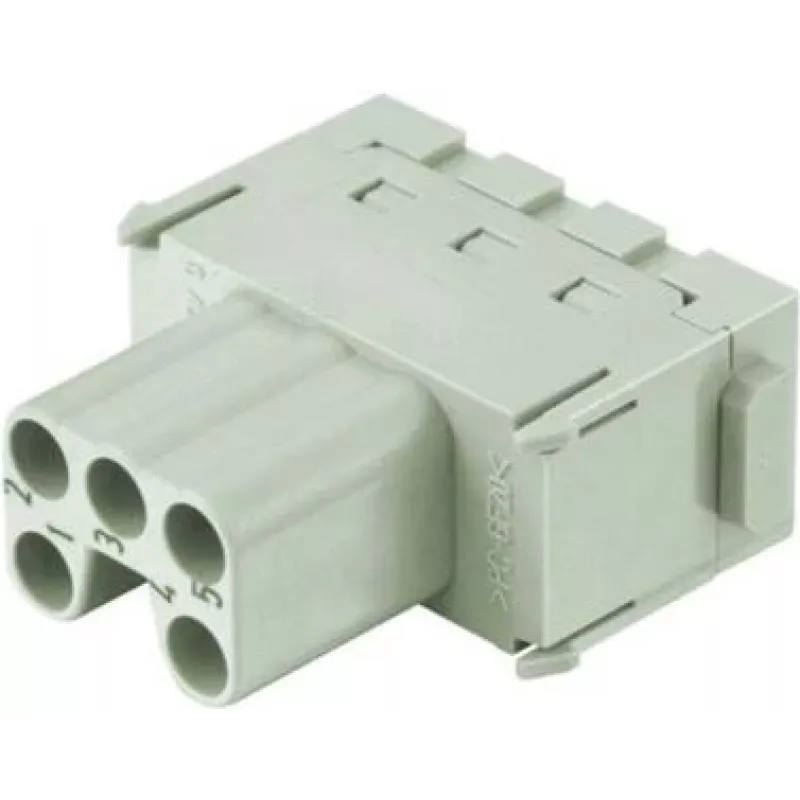

Rūpnieciskais taisnstūra savienotājs Han 5 Mod bu-ES 16A, Harting, modelis 09 14 005 2716

Harting Han 5 Mod bu-ES 16A ir rūpniecisks taisnstūra savienotājs, kas izstrādāts uzticamai strāvas un signāla pārvadei iekārtās, vadības skapjos un automatizācijas iekārtās. Han 5 rāmis pieņem modulārus ieliktņus, un bu-ES variants ir paredzēts 16 A strāvai, nodrošinot kompaktu saskarni jauktiem elektriskiem kontaktiem. Konstrukcija uzsver izturīgu elektrisko kontaktu, drošu mehānisko savienojumu un saderību ar rūpnieciskiem montāžas veidiem.

Priekšrocības

Šis savienotājs nodrošina stabilu elektrisko veiktspēju nepārtrauktas darbības un atkārtotu savienošanas ciklu laikā, ar materiāliem un kontaktu tehnoloģiju, kas izvēlēti nodilumizturībai. Tā taisnstūra korpuss ļauj veikt vietu taupošu paneļu un kabeļu instalāciju, vienlaikus saglabājot mehānisko noturību un vides aizsardzību, kas piemērota rūpnieciskai lietošanai. Modulārais koncepts ļauj apvienot signāla un strāvas kontaktus vienā rāmī, samazinot elektroinstalācijas sarežģītību un paneļa aizņemto laukumu.

Piemērots

• Vadības skapjiem un sadales paneļiem
• Rūpnīcu automatizācijai un ražošanas iekārtām
• Rūpnieciskām piedziņām un motoru vadības sistēmām
• Pārbaudes stendiem un mērīšanas iekārtām
• Strāvas un signāla saskarnēm modulāros mezglos

Galvenās specifikācijas

• Savienotāja tips: taisnstūra rūpniecisks savienotājs, ar iespēju izmantot modulārus ieliktņus
• Nominālā strāva: 16 A katram norādītajam kontakta tipam
• Kontaktu konfigurācija: modulārs strāvas un signāla kontaktu sajaukums (rāmis ieliktņiem)
• Montāža: paneļa izgriezums un/vai kabeļa pārsega savienojums ar mehānisku fiksāciju
• Kontaktu materiāli un pārklājums: vadoša metāla kontakti ar korozijizturīgu apdari uzticamai vadītspējai
• Darba vide: paredzēts rūpnieciskai lietošanai iekštelpās; piemērots vadības skapjiem un iekārtu vidēm
• Mehāniskā izturība: paredzēts atkārtotiem savienošanas un atvienošanas cikliem, kas raksturīgi tehniskās apkopes operācijām

Kā lietot

Uzstādiet Han 5 rāmi attiecīgajā paneļa izgriezumā vai savienojuma pārsegā un nostipriniet to, izmantojot ieteikto montāžas aprīkojumu. Izvēlieties un salieciet modulāros ieliktņus, kas atbilst nepieciešamajiem strāvas un signāla kontaktu tipiem, pēc tam ievietojiet tos rāmī saskaņā ar ražotāja montāžas norādījumiem. Pievienojiet vadus ieliktņu kontaktiem, izmantojot norādīto savienojuma metodi (presēšana, skrūve vai lodēšana atkarībā no situācijas), nodrošiniet pareizu vadu izvietojumu un stiepes atvieglojumu, pēc tam savienojiet savienotāja pusītes, līdz mehāniskais fiksators nofiksējas, lai izveidotu elektriskos savienojumus.

Ieteikumi

Ievērojiet Harting montāžas instrukcijas un griezes momenta vērtības kontaktu savienojumiem, lai nodrošinātu nominālās strāvas veiktspēju. Pārbaudiet kontaktu novietojumu un fiksāciju pēc montāžas un veiciet regulāras pārbaudes putekļainā vai mitrā vidē. Izmantojiet saderīgus savienojuma pārsegus un blīves, kur nepieciešams, lai uzturētu aizsardzību pret iekļūšanu un samazinātu piesārņojuma vai mehāniskās slodzes risku.
