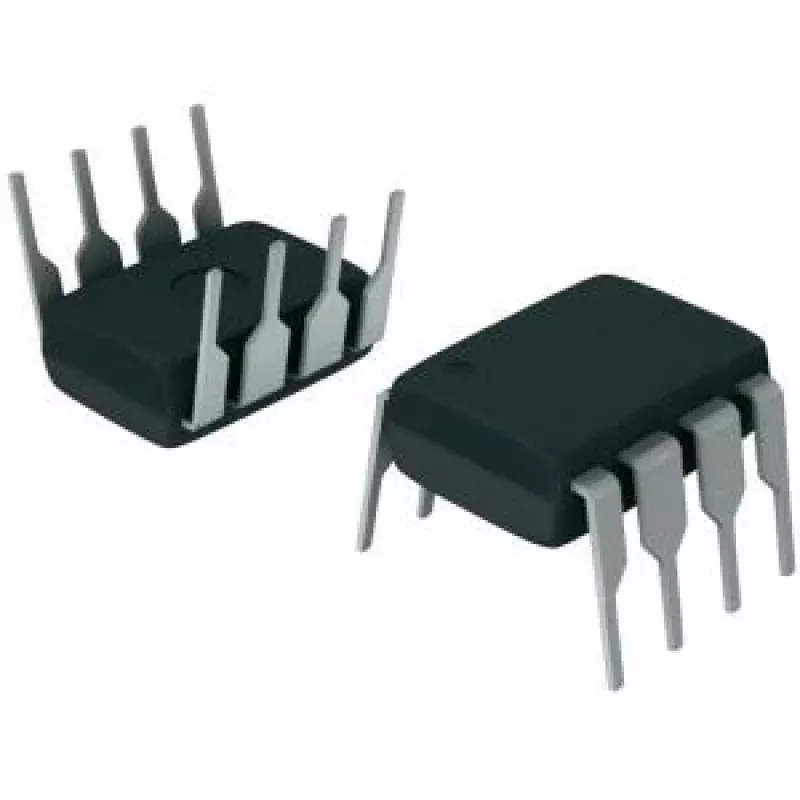

Jaust regulators Texas Instruments LM2594N-5.0/NOPB — 5.0V fiksēts pārslēgšanās DC/DC regulators (PMIC)

Texas Instruments LM2594N-5.0 ir fiksēts 5.0 V pārslēgšanās DC/DC pazeminošais regulators (PMIC), kas izstrādāts, lai pārveidotu augstāku ieejas spriegumu par stabilu 5 V izeju ar augstu efektivitāti. Ierīce integrē pārslēgšanās tranzistoru, kompensācijas tīklu un termisko aizsardzību, lai vienkāršotu barošanas bloku dizainu iegultajām sistēmām, rūpnieciskās vadības moduļiem, plaša patēriņa elektronikai un ar baterijām darbināmām iekārtām, kurām nepieciešams regulēts 5 V barošanas kopne.

Priekšrocības

LM2594N-5.0 nodrošina efektīvu pazeminošo pārveidošanu ar fiksētu 5 V izeju, samazinot jaudas izkliedi salīdzinājumā ar lineārajiem regulatoriem. Tā integrētie pārslēgšanās elementi un kompensācijas tīkls samazina ārējo komponentu skaitu un PCB laukumu. Regulatorā ir iebūvēta termiskā izslēgšanās un strāvas ierobežošana uzlabotai sistēmas aizsardzībai, un tas atbalsta plašu ieejas sprieguma diapazonu, kas piemērots daudziem vienas barošanas kopnes avotiem. Šīs īpašības padara to piemērotu konstrukcijām, kurās nepieciešama uzticama 5 V regulēšana un kompakti jaudas posmi.

Piemērots

• Iegulto sistēmu barošanas blokiem, kuriem nepieciešama stabila 5 V kopne
• Rūpnieciskās vadības shēmām un automatizācijas moduļiem
• Plaša patēriņa elektronikai, piemēram, maršrutētājiem, televīzijas pierīcēm un perifērijas ierīcēm
• Ar baterijām darbināmām ierīcēm, kur nepieciešama efektīva pazeminošā pārveidošana

Galvenās specifikācijas

• Izejas spriegums: fiksēts 5.0 V
• Topoloģija: pazeminošais (buck) pārslēgšanās regulators
• Integrēts pārslēgšanās tranzistors un kompensācijas tīkls
• Aizsardzības funkcijas: termiskā izslēgšanās un strāvas ierobežošana
• Tipisks pielietojums: punkta slodzes regulēšana digitālajām un analogajām shēmām

Lietošana

Novietojiet LM2594N-5.0 uz PCB, ievērojot ražotāja ieteikto nospiedumu un izkārtojuma vadlīnijas, lai nodrošinātu pietiekamu siltuma izkliedi un minimizētu pārslēgšanās troksni. Izvēlieties spoli, ieejas un izejas kondensatorus saskaņā ar regulatora datu lapu, lai atbilstu pārejas procesa reakcijas un izejas pulsācijas prasībām. Pievienojiet ieeju augstāka sprieguma kopnei atbalstītajā ieejas diapazonā un novadiet regulēto 5 V izeju uz slodzi ar atbilstošu atsaisti. Ievērojiet polaritāti un labākās zemējuma prakses un pārbaudiet izeju sagaidāmajos slodzes apstākļos pirms galīgās ieviešanas.

Ieteikumi

Izmantojiet zemas ESR kondensatorus un ieteicamo spoles vērtību, lai panāktu stabilu darbību un zemu izejas pulsāciju. Novietojiet ieejas kondensatorus tuvu regulatora ieejas kontaktiem un izvadiet pārslēgšanās pēdas ar īsiem, platiem savienojumiem, lai samazinātu EMI. Pārbaudiet termisko veiktspēju korpusā un, ja nepieciešams, nodrošiniet papildu vara laukumu vai siltuma izkliedi. Testējiet regulatoru ar sagaidāmo slodzes profilu, lai apstiprinātu regulēšanu, efektivitāti un aizsardzības darbību.
