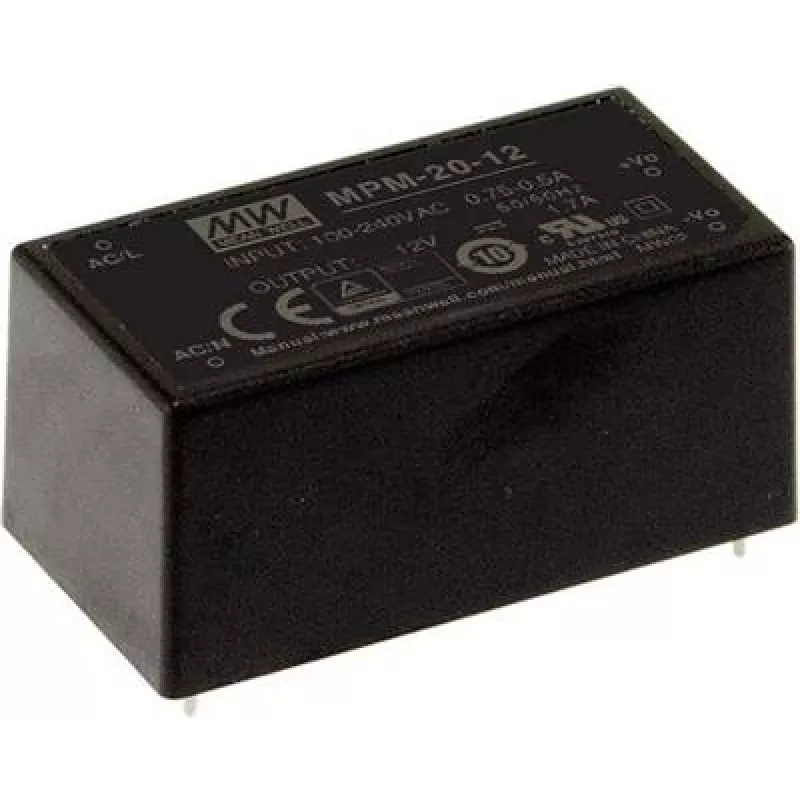

Barošanas adapteris MEAN WELL MPM-20-24 20W 24V 90-264V

MEAN WELL MPM-20-24 ir maiņstrāvas-līdzstrāvas viena izejas medicīniskais iekapsulētais barošanas avots, kas paredzēts montāžai uz iespiedshēmas plates. Tam ir plašs ieejas sprieguma diapazons 90–264 V maiņstrāvas un tas nodrošina stabilizētu 24 V līdzstrāvas izeju pie 0,9 A (20 W). Kompaktais modulis atbilst RoHS prasībām, tā dziļums ir 52,4 mm un augstums 24 mm, un tā svars ir aptuveni 56 g. Tas ietver divas MOPP izolācijas barjeras, kas piemērotas medicīniskām lietojumprogrammām, un ir paredzēts uzticamai mazjaudas elektroniskai lietošanai.

Priekšrocības

Ierīce nodrošina stabilu 24 V/0,9 A izeju kompaktā, iekapsulētā korpusā, kas piemērots montāžai iespiedshēmas platē caururbuma veidā. Plašs ieejas diapazons (90–264 V maiņstrāvas) ļauj to izmantot visā pasaulē bez papildu ieejas pārveidotājiem. Divas MOPP izolācijas barjeras nodrošina pastiprinātu drošību medicīniskajam aprīkojumam. Vieglā konstrukcija un mazais nospiedums vienkāršo sistēmas integrāciju, ja ir ierobežota vieta.

Piemērots

• Medicīniskām ierīcēm un aprīkojumam, kam nepieciešama pastiprināta izolācija
• Iegultām sistēmām un rūpnieciskās vadības platēm
• Laboratorijas un diagnostikas instrumentiem ar 24 V barošanas prasībām
• Kompaktu uz plates montējamu barošanas moduļu nomaiņai vai uzlabošanai

Galvenās specifikācijas

• Modelis: MEAN WELL MPM-20-24 (MPM-20-24)
• Izeja: 24 V līdzstrāvas, 0,9 A (20 W)
• Ieejas spriegums: 90–264 V maiņstrāvas
• Montāža: iespiedshēmas platē caururbuma veidā
• Izolācija: 2x MOPP (medicīniska)
• Izmēri: dziļums 52,4 mm, augstums 24 mm
• Svars: ~56 g
• Atbilstība: RoHS

Kā lietot

Droši montējiet MPM-20-24 uz iespiedshēmas plates, izmantojot caururbuma kontaktus, ievērojot ražotāja ieteikto nospiedumu un lodēšanas procesu. Nodrošiniet atbilstošu gaisa plūsmu un neapsedziet iekapsulēto korpusu, lai uzturētu termisko veiktspēju. Pievienojiet maiņstrāvas ieeju atbilstoši aizsargātam tīkla avotam 90–264 V maiņstrāvas diapazonā un novadiet 24 V līdzstrāvas izeju uz slodzi, pārliecinoties, ka polaritāte ir pareiza. Ievērojiet piemērojamos medicīniskos un drošības standartus, integrējot ar pacientu savienotā aprīkojumā.

Ieteikumi

Darbiniet moduli tā nominālo ieejas un izejas robežu ietvaros, nodrošiniet atbilstošus pārvades un klīrensa attālumus uz iespiedshēmas plates medicīniskām lietojumprogrammām un pārbaudiet izolācijas prasības (2x MOPP) atbilstoši jūsu sistēmas sertifikācijas vajadzībām. Papildu drošībai izmantojiet piemērotus drošinātājus un pārsprieguma aizsardzību maiņstrāvas ieejā.
