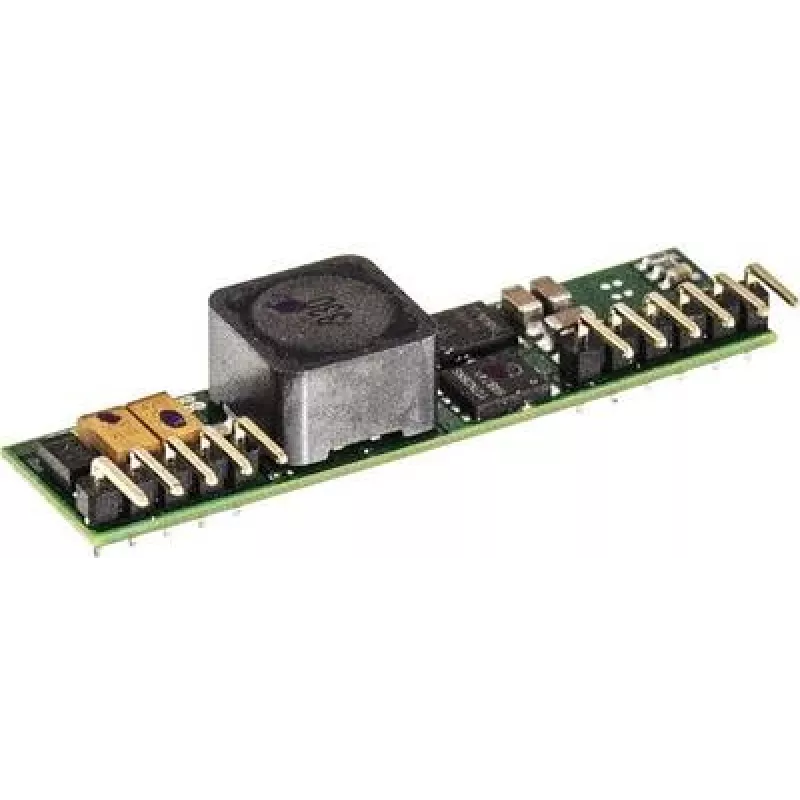

Barošanas adapteris MEAN WELL NID35-24 35W 24V Ieeja 30-53V

MEAN WELL NID35-24 ir līdzstrāvas-līdzstrāvas neizolēts atvērta tipa PCB montāžas pārveidotājs, kas nodrošina 24V līdz 1,5A no 30–53V līdzstrāvas ieejas. Piegādāts kompaktā SIP iepakojumā, 35W modulis ietver tālvadības IESLĒGT/IZSLĒGT funkciju un atbilst RoHS prasībām. Tā mazais izmērs (13 mm × 50,8 mm × 11 mm) padara to piemērotu integrēšanai telpas ziņā ierobežotos elektroniskos dizainos.

Priekšrocības

NID35-24 piedāvā kompaktu 35W barošanas risinājumu ar plašu ieejas diapazonu (30–53V), stabilu 24V izeju ar nominālo strāvu 1,5A un standarta SIP iepakojumu PCB montāžai. Iebūvētā tālvadības IESLĒGT/IZSLĒGT funkcija nodrošina ārēju sistēmas barošanas pārvaldību. RoHS atbilstība garantē atbilstību vides standartiem, un atvērtā tipa dizains vienkāršo uzstādīšanu uz plates.

Piemērots

• Iegultajām sistēmām un rūpnieciskajām vadības platēm
• Telekomunikāciju un tīkla iekārtām
• Automatizācijas ierīcēm un instrumentācijai
• Lietojumiem, kur nepieciešama PCB montējama 24V barošana no 30–53V avotiem

Galvenās specifikācijas

• Ražotājs: MEAN WELL (modelis NID35-24)
• Jauda: 35W
• Ieejas spriegums: 30–53 V līdzstrāva
• Izejas spriegums: 24 V līdzstrāva
• Izejas strāva: līdz 1,5 A
• Iepakojums: SIP, atvērta tipa, PCB montāža
• Vadība: tālvadības IESLĒGT/IZSLĒGT
• Atbilstība: RoHS
• Izmēri: 13 mm (P) × 50,8 mm (D) × 11 mm (A)

Lietošana

Montējiet NID35-24 uz saderīgas PCB, izmantojot SIP kontaktu izkārtojumu, un nodrošiniet pareizu polaritāti, pievienojot 30–53V līdzstrāvas ieeju. Pievienojiet 24V izeju mērķa slodzei, ievērojot maksimālo nepārtraukto strāvu 1,5A. Izmantojiet tālvadības IESLĒGT/IZSLĒGT tapu, lai vadītu moduli no ārēja signāla saskaņā ar ražotāja pieslēgumu instrukcijām. Nodrošiniet piemērotu ieejas filtrēšanu un atsaisti uz PCB, kā arī atbilstošu attālumu un gaisa plūsmu siltuma izkliedēšanai jūsu dizainā.

Ieteikumi

Darbiniet pārveidotāju norādītajā ieejas diapazonā (30–53V) un izejas slodzes robežās, lai saglabātu veiktspēju un ilgmūžību. Pārbaudiet PCB izvietojumu un zemēšanas praksi, kas ieteikta SIP atvērta tipa pārveidotājiem, un ievērojiet MEAN WELL lietošanas piezīmes par siltuma pārvaldību un tālvadības pieslēgumiem.
