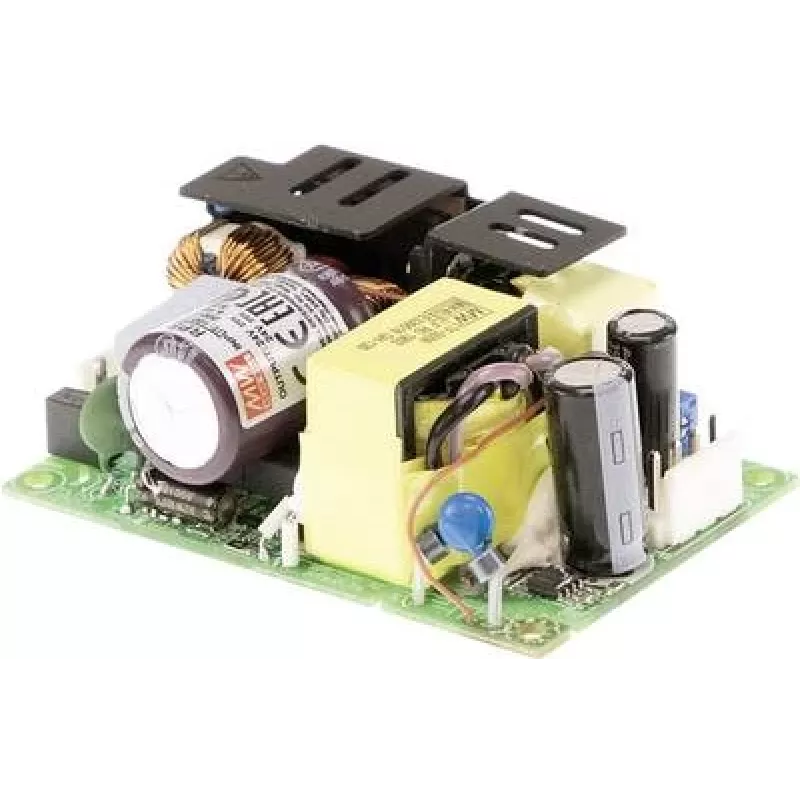

Barošanas adapteris MEAN WELL RPS-120S-48, 120 W, 48 V izeja, 80–264 V ieeja, RoHS, 50,8×76,2×28 mm

MEAN WELL RPS-120S-48 ir kompakts maiņstrāvas-līdzstrāvas barošanas adapteris, kas nodrošina 48 V līdzstrāvu līdz 2,5 A un nominālo izejas jaudu 120 W. Ierīce pieņem plašu ieejas sprieguma diapazonu no 80 līdz 264 V maiņstrāvas, padarot to piemērotu starptautiskiem elektrotīkla apstākļiem. Ar mazo nospiedumu aptuveni 50,8 × 76,2 × 28 mm (apmēram 3 × 2 collas) un atvērtā karkasa konstrukciju šis adapteris ir paredzēts integrēšanai rūpnieciskajās iekārtās, elektroniskajās sistēmās un OEM komplektos, kur nepieciešama uzticama 48 V barošana. Produkts atbilst RoHS vides standartiem un ietver medicīniskas kvalitātes izolāciju, kas atbilst EN 60601 ar 2×MOPP, kur norādīta medicīniskā drošība.

Priekšrocības

Adapteris apvieno augstu jaudas blīvumu ar kompaktu formas faktoru, ļaujot veikt vietu taupošas instalācijas, nezaudējot izejas stabilitāti. Plašais ieejas diapazons nodrošina saderību ar dažādiem elektrotīkla avotiem, un atvērtā karkasa konstrukcija veicina efektīvu siltuma izkliedi iegultajos lietojumos. Atbilstība RoHS un medicīniskās izolācijas standartiem nodrošina normatīvo saskaņotību veselības aprūpes un rūpnieciskajām sistēmām.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Rūpnieciskās vadības sistēmas, kurām nepieciešams regulēts 48 V barošanas avots
• Iegultās un OEM elektroniskās ierīces ar ierobežotu uzstādīšanas vietu
• Laboratorijas aprīkojums un medicīniskās ierīces, kurām nepieciešama medicīniskas kvalitātes izolācija
• Telekomunikāciju un tīkla aprīkojums, kas darbojas ar 48 V
• Lielapjoma instalācijas un paneļu integrācijas, kur ierīces tiek uzstādītas vairākos eksemplāros

Galvenie tehniskie parametri

• Izejas spriegums: 48 V līdzstrāva
• Maksimālā izejas strāva: 2,5 A
• Nominālā izejas jauda: 120 W
• Ieejas sprieguma diapazons: 80–264 V maiņstrāva
• Formas faktors: atvērtā karkasa maiņstrāvas-līdzstrāvas adapteris
• Izmērs: aptuveni 50,8 × 76,2 × 28 mm (3 × 2 collas)
• Drošības izolācija: medicīniskas kvalitātes izolācija ar 2×MOPP (atbilst EN 60601, kur piemērojams)
• Atbilstība vides prasībām: RoHS

Lietošanas norādījumi

Piestipriniet adapteri pie piemērotas šasijas vai ierīces korpusa iekšpusē, nodrošinot pietiekamu ventilāciju ap atvērtā karkasa bloku. Pievienojiet maiņstrāvas ieeju saderīgam elektrotīkla avotam norādītajā 80–264 V diapazonā, izmantojot atbilstošas aizsargierīces, piemēram, drošinātājus vai automātiskos slēdžus. Pievienojiet 48 V līdzstrāvas izeju mērķa slodzei, ievērojot pareizu polaritāti un izmantojot vadu, kas paredzēts sagaidāmajai strāvai. Instalēšanas laikā ievērojiet piemērojamos drošības standartus un zemēšanas praksi, kā arī skatiet sistēmas līmeņa dokumentāciju par nepieciešamo gaisa attālumu un ceļa garumu galīgajā montāžā.

Ieteikumi

Uzticamai darbībai nodrošiniet brīvu gaisa plūsmu ap adapteri un izvairieties no uzstādīšanas siltuma avotu tuvumā. Pārbaudiet, vai korpusa konstrukcija saglabā nepieciešamos gaisa attālumus/ceļa garumus medicīniskajiem lietojumiem un iekļaujiet papildu filtrēšanu vai pārsprieguma aizsardzību, ja instalācija ir pakļauta elektriskiem pārejas procesiem. Veicot lielapjoma instalācijas, plānojiet piekļuvi apkopei un drošu stiprinājumu, lai novērstu vibrācijas radīto stresu.
